Pour les développeurs solaires à grande échelle et les EPC, la sélection de la bonne architecture de tracker dicte directement le LCOE du projet. Cela influence fortement les dépenses d’investissement initiales en raison des exigences en matière d’acier et du volume des pieux. Il stimule également les dépenses d'exploitation à long terme en dictant les routines de maintenance et l'optimisation du rendement énergétique. Pourtant, choisir entre les configurations 1 en portrait (1P) et 2 en portrait (2P) présente rarement un choix simple. Les équipes de projet doivent soigneusement équilibrer les charges de vent spécifiques au site et les réalités géotechniques complexes. Il faut également prendre en compte l’évolution des formats de modules ainsi que des contraintes foncières strictes. Faire le mauvais choix peut compromettre la production d’énergie ou gonfler considérablement les budgets de construction. Nous avons construit ce guide pour déconstruire les compromis en matière d'ingénierie, d'installation et d'exploitation entre les formats 1P et 2P. Vous découvrirez des informations pratiques sur l’atténuation du vent, la planification des fondations et la logistique de nettoyage. Notre analyse prend en charge les décisions d'approvisionnement basées sur les données, garantissant que votre prochain parc solaire maximise l'intégrité structurelle et l'efficacité opérationnelle.
**Mécanique structurelle :** Les systèmes 1P offrent un centre de gravité plus bas et une stabilité aérodynamique inhérente supérieure, tandis que les systèmes 2P maximisent la densité des modules mais nécessitent une atténuation agressive du vent (amortisseurs, acier plus épais).
**Coûts de fondation :** les configurations 2P réduisent considérablement le nombre de pieux (souvent de 30 à 40 %), ce qui les rend très viables pour les sites rocheux ou à sol dur où les travaux de fondation entraînent des dépenses d'investissement élevées.
**Réalités O&M :** Les trackers 1P permettent un accès plus facile au niveau du sol et un nettoyage robotisé. Les systèmes 2P compliquent le lavage des modules en raison de la hauteur mais réduisent le nombre total de moteurs d'entraînement et de contrôleurs à entretenir.
**Adaptabilité du terrain :** 1P s'adapte mieux à la topographie vallonnée avec un nivellement minimal ; Le 2P nécessite généralement un terrain plus plat pour éviter l’ombrage et le désalignement structurel.
Comprendre la géométrie fondamentale des structures de suivi est essentiel avant d’évaluer leurs impacts économiques. La disposition dicte la manière dont l’ensemble du système réagit aux facteurs de stress environnementaux.

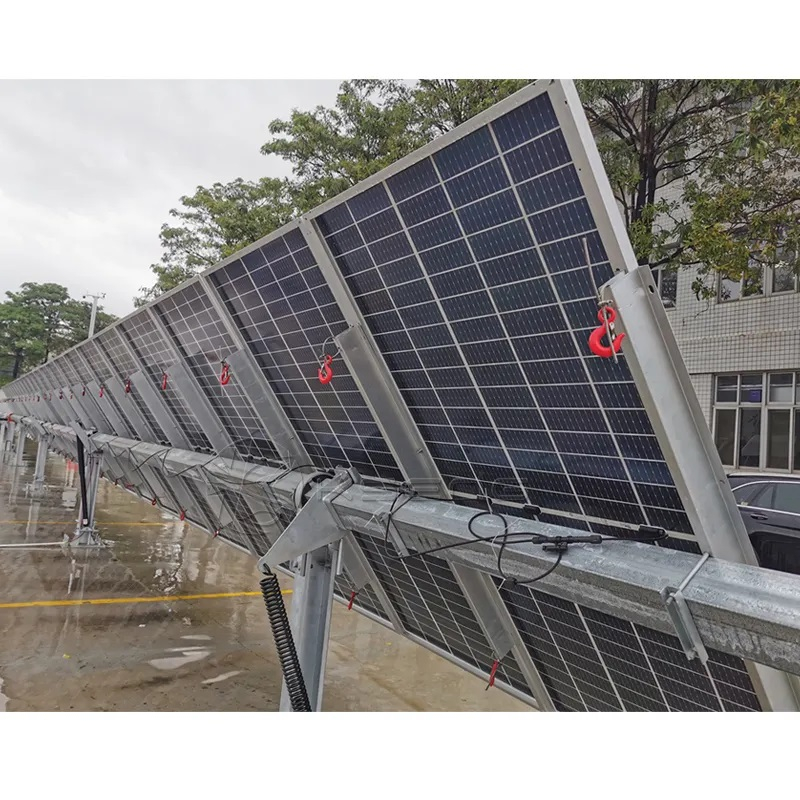

1-en-Portrait (1P) : Dans cette configuration, les modules sont montés sur une seule rangée verticale le long du tube de torsion central. Le système maintient un profil bas près du sol. Les développeurs déploient généralement des rangées plus longues pour obtenir la puissance souhaitée par moteur d'entraînement. Cela maintient le centre de gravité bas et répartit le poids uniformément.
2 en portrait (2P) : ici, les modules s'empilent sur deux hauteurs verticalement le long du tube de torsion. La structure nécessite une garde au sol élevée pour s'adapter à la rotation d'un ensemble de panneaux plus large. Les équipes construisent des rangées plus courtes pour gérer le poids concentré, compactant ainsi plus de capacité en mégawatts dans une empreinte physique plus petite.
Évolution contextuelle : L'évolution de l'industrie vers des modules bifaciaux grand format a forcé des refontes structurelles majeures dans chaque catégorie Les panneaux sont devenus plus lourds et plus larges, augmentant ainsi la surface exposée au vent. Les ingénieurs ont dû repenser l'épaisseur des tubes de torsion, l'emplacement des roulements et la rigidité des trackers pour éviter des pannes catastrophiques lors d'événements météorologiques extrêmes. Les architectures 1P et 2P ont considérablement évolué pour gérer ces dimensions de modules modernes. de trackers solaires à axe unique .
Le vent représente la principale menace physique pour tout réseau de suivi. La gestion des forces aérodynamiques dicte une grande partie de la conception de la structure en acier et de la logique du système de contrôle.
La dynamique du vent affecte différemment les architectures 1P et 2P. La conception 1P bénéficie d’une surface inférieure, ce qui minimise naturellement la résistance au vent. Le tracker reste plus proche du sol, là où la vitesse du vent est généralement plus faible en raison des effets de couche limite. Les stratégies de rangement standard sont généralement suffisantes pour protéger le réseau sans recourir à un amortissement mécanique extrême.
À l'inverse, les conceptions 2P présentent une « surface de voile » nettement plus grande. Cette large surface augmente la vulnérabilité du système à l'instabilité aéroélastique, communément appelée galop en torsion. Lorsque le vent frappe le large éventail sous certains angles, il induit un mouvement de torsion destructeur. Si rien n'est fait, cette oscillation peut arracher les modules de leurs supports ou casser le tube de torsion.
Pour déployer en toute sécurité une baie 2P, les ingénieurs doivent mettre à niveau le matériel physique. Vous ne pouvez pas utiliser de composants 1P standard sur une mise en page 2P.
Tubes de torsion plus épais : la colonne vertébrale centrale doit résister à d'immenses forces de torsion.
Roulements renforcés : les points de support nécessitent des matériaux robustes pour supporter la charge concentrée.
Amortisseurs spécialisés : les amortisseurs absorbent l'énergie cinétique, empêchant ainsi les microfissures dans les modules lors d'événements de vent violent.
Ces composants ajoutent des coûts matériels initiaux mais ne sont pas négociables pour la sécurité du système. Lésiner sur l’acier dans une configuration 2P introduit de graves risques opérationnels.
Les deux systèmes s'appuient sur des angles de rangement défensifs pour survivre aux tempêtes. Cependant, ils nécessitent des approches différentes. Un système 1P peut se ranger horizontalement ou avec une inclinaison modérée. Un système 2P nécessite souvent un angle de rangement beaucoup plus raide pour briser le flux du vent. De plus, les configurations 2P exigent des temps de réponse plus rapides de la part du système SCADA. Si un front de rafale soudain arrive, les moteurs doivent rapidement faire pivoter l’énorme réseau dans une position sûre pour protéger l’intégrité des actifs.
Le sol sous le site influence fortement la viabilité financière d'un projet de tracker. Le travail de fondation dicte souvent le calendrier et le budget.
La configuration 1P nécessite généralement plus de fondations par mégawatt. Étant donné que les lignes sont plus longues et que la charge est répartie, vous avez besoin de publications d'assistance fréquentes. Cette approche devient moins économique sur les terrains rocheux ou dans les environnements soumis au gel. Les coûts de forage élevés et les taux de refus fréquents détruisent rapidement les budgets de construction.
La configuration 2P brille dans les environnements géotechniques difficiles. Cela réduit considérablement le nombre total de piles, souvent jusqu'à 40 %. Un bien conçu système de suivi solaire à axe unique au format 2P concentre les supports structurels. Cela le rend idéal pour les sites aux sols durs où la minimisation des travaux de base constitue le principal facteur de dépenses d'investissement.
La topographie du site impose une autre décision cruciale. La conception 1P offre une tolérance de pente élevée. De nombreux systèmes 1P modernes s'adaptent à des pentes nord-sud de 15 % ou plus. Ils suivent facilement un terrain vallonné. Cette flexibilité réduit considérablement les coûts élevés de nivellement civil, préservant la couche arable et accélérant la préparation du site.
La conception 2P lutte contre les inégalités du sol. Son profil plus haut amplifie les problèmes d'ombrage sur les pentes. Si le terrain roule trop, la rangée supérieure d'un tracker projette de longues ombres sur la rangée adjacente. Par conséquent, les systèmes 2P nécessitent des sites plus plats ou des opérations de nivellement étendues et coûteuses pour fonctionner de manière optimale.
La dynamique du travail diffère considérablement entre les deux modèles. Les équipes installent les modules 1P au niveau du sol. Les travailleurs se tiennent debout sur la terre, font glisser les panneaux en place et les fixent. Ce processus est rapide, ergonomique et remarquablement sûr.
L'installation d'une baie 2P nécessite de travailler en hauteur. La rangée supérieure de modules se trouve bien au-dessus de la portée d'un travailleur. Les équipes ont souvent besoin d’équipements de levage spécialisés ou de plates-formes surélevées. Cela ralentit la vitesse d'installation par module et introduit des risques de chute. Cependant, étant donné qu'un site 2P comporte moins de rangées au total, la réduction de l'assemblage linéaire global compense certaines de ces pénalités de main d'œuvre par panneau.
Facteurs de construction du site : comparaison 1P vs 2P
| Construction Métrique | 1 en portrait (1P) | 2 en portrait (2P) |
|---|---|---|
| Densité des poils | Élevé (Plus de messages par MW) | Faible (réduction de 30 à 40 %) |
| Tolérance de pente | Élevé (jusqu'à 15-20 %) | Faible (nécessite un terrain plus plat) |
| Accès à l'installation | Au sol, montage rapide | Nécessite des ascenseurs, plus lents par panneau |
| Type de sol idéal | Sol meuble et facile à conduire | Roche dure, caliche, sols difficiles |
L’évaluation des coûts initiaux ne raconte que la moitié de l’histoire. Les réalités à long terme du nettoyage et de l’entretien d’un tracker de panneaux solaires déterminent la rentabilité ultime.
Garder les panneaux propres garantit une production d’énergie optimale. L'architecture 1P offre une intégration transparente avec les robots de nettoyage à sec ou humides standards. La surface continue et discrète permet aux machines de circuler sans effort à travers le réseau. Même le lavage manuel reste simple, car les travailleurs peuvent facilement atteindre le bord supérieur avec des brosses standards.
La configuration 2P complique les routines de nettoyage. La hauteur extrême limite entièrement la portée manuelle. Plus important encore, les systèmes 2P présentent un espace distinct au-dessus du tube de torsion central pour permettre la rotation du tracker et éviter l'ombrage. Les robots standards ne peuvent pas combler cet écart. Les opérateurs doivent investir dans des solutions robotiques spécialisées et plus lourdes, capables de combler l'espace, ou recourir à des systèmes de pulvérisation coûteux montés sur camion.
Chaque composant actif présente un point de défaillance potentiel. Ici, le système 2P offre un avantage certain. Étant donné que les rangées sont plus courtes et plus denses, un module 2P nécessite moins d'entraînements de rotation, de moteurs et de contrôleurs par mégawatt. Cette configuration réduit considérablement le volume de composants actifs nécessitant une maintenance préventive et un éventuel remplacement.
La configuration 1P comprend davantage de moteurs à entretenir sur tout le site. Cependant, il exerce une moindre contrainte de couple sur chaque entraînement individuel. La charge répartie signifie que les moteurs fonctionnent bien dans leurs limites thermiques et mécaniques, prolongeant potentiellement leur durée de vie individuelle par rapport aux variateurs 2P fortement sollicités.
La croissance des mauvaises herbes présente un risque d'ombrage énorme. La garde au sol plus élevée du système 2P réduit considérablement le risque d'ombrage causé par la végétation haute. Les équipes de tonte peuvent conduire des tracteurs standards sous le réseau en toute sécurité, réduisant ainsi la fréquence de tonte et les coûts d'aménagement paysager. Ce dégagement élevé rend également les aménagements 2P hautement compatibles avec la colocalisation agricole, permettant aux cultures ou au bétail de prospérer sous les panneaux.
La sélection entre ces architectures nécessite une matrice d’évaluation holistique. Aucune mesure ne devrait déterminer à elle seule la décision finale.
Présélectionnez 1P si : Votre site présente des vitesses de vent élevées qui exigent une stabilité aérodynamique. Le terrain est très vallonné, nécessitant une tolérance de pente flexible. Le sol est constitué de terre ou d'argile standard, ce qui rend le battage de pieux bon marché. De plus, votre préférence opérationnelle penche fortement vers un nettoyage robotique simple et automatisé.
Présélectionnez 2P si : Le projet reste très limité en termes de terrain, nécessitant un taux de couverture du sol (GCR) plus élevé. Le site se trouve sur de la roche dure ou du caliche, où les coûts d'empilement ruineraient autrement le budget. La région connaît généralement des vitesses de vent faibles. Alternativement, votre projet implique activement l’agrivoltaïque et nécessite un dégagement important pour les tracteurs ou les cultures.
Évaluer les trackers sur CapEx uniquement est une approche erronée. Les EPC doivent examiner la situation financière complète. Vous devez modéliser les économies massives de fondation d’une configuration 2P par rapport à ses augmentations potentielles en acier de construction. Simultanément, équilibrez l’installation plus rapide des systèmes 1P avec les différences de main d’œuvre O&M à long terme. Un bien conçu système de suivi solaire équilibre ces variables pour produire le coût actualisé de l’énergie le plus bas possible sur un cycle de vie de 30 ans.
Ni les architectures 1P ni 2P ne sont universellement supérieures. Le tracker optimal à axe unique agit comme une solution structurelle hautement personnalisée et spécifique au site. Le bon choix dépend entièrement du profil géotechnique unique de votre projet, de l'exposition au vent et de la stratégie opérationnelle à long terme.
Nous recommandons fortement de lancer des études géotechniques complètes et de demander des données en soufflerie dès le début de la phase de conception. Faites-le avant de lancer des appels d’offres aux fabricants de trackers. Des données précises sur le sol et des profils aéroélastiques vous permettent de prévoir avec précision les coûts des fondations et de l'acier, garantissant ainsi que votre sélection finale génère une rentabilité maximale.
R : Les deux s’adaptent efficacement à la biface. La configuration 2P offre souvent un éclairement plus élevé à l’arrière en raison d’une garde au sol accrue. Cependant, cela nécessite une ingénierie minutieuse d’évitement des tubes de torsion pour empêcher l’ombrage central arrière. La conception 1P évite entièrement le problème de l'espace central mais se situe plus près du sol, réduisant légèrement la capture de l'albédo.
R : Sur une base par watt pour le matériel uniquement, les configurations 2P peuvent nécessiter davantage d'acier de construction et des amortisseurs spécialisés. Cependant, le coût total d'installation est souvent nettement inférieur sur les sites rocheux ou aux sols durs en raison des économies considérables réalisées sur le battage de pieux et les travaux de terrassement.
R : Les systèmes 1P offrent généralement des capacités supérieures de suivi du terrain. Ils s’adaptent souvent sans effort à des pentes allant jusqu’à 15 à 20 %. Les systèmes 2P nécessitent généralement des tolérances de pente plus strictes et un terrain plus plat. Leur profil plus haut augmente le risque d'ombrage entre les rangées et de liaison structurelle sur un terrain accidenté.
