KST-1P
Kseng
Conçu pour les projets solaires de 1 MW+, les EPC et les développeurs solaires. Le KST-1P combine un suivi mono-axe 1P, une conception structurelle spécifique au site et un contrôle intelligent pour les applications photovoltaïques à grande échelle.

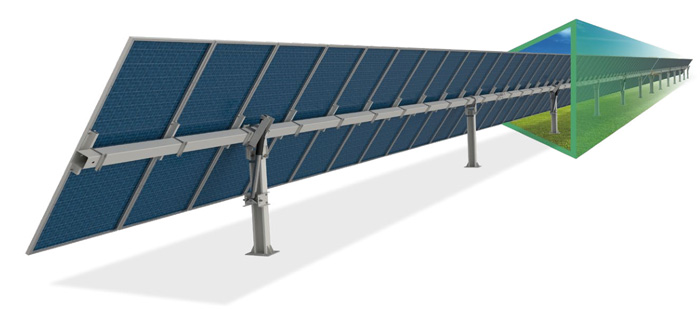

Le KST-1P est un système de suivi solaire horizontal à axe unique 1P conçu pour les projets photovoltaïques à grande échelle . Il convient aux développeurs solaires, aux entrepreneurs EPC, aux IPP et aux équipes d'approvisionnement travaillant sur des installations photovoltaïques à grande échelle.
Le système combine un entraînement d'orientation, un contrôle de suivi intelligent et une structure en acier robuste pour prendre en charge un fonctionnement fiable à long terme. Avec des options de fondation flexibles et une adaptabilité au terrain, le KST-1P peut être conçu en fonction des conditions spécifiques du site du projet.
Points saillants
Configuration monoaxe horizontale 1P
Précision du suivi ≤ ±1°
Jusqu'à 54 kWc par rangée*
Plusieurs options de fondation
Adaptabilité des pentes Nord-Sud jusqu'à 20%*
Durée de vie de 20 à 25 ans
Le KST-1P est conçu pour répondre aux exigences structurelles, environnementales et opérationnelles des projets photovoltaïques à grande échelle.
Son arbre principal, ses colonnes structurelles et ses composants en acier protégés contre la corrosion sont conçus pour fournir la rigidité et la durabilité requises pour un fonctionnement extérieur à long terme. L'entraînement d'orientation et le système de contrôle intelligent permettent un suivi solaire précis, tandis que le positionnement astronomique et le contrôle en boucle fermée aident à maintenir l'alignement du tracker tout au long de la journée.
Le système peut être adapté à différentes conditions de terrain et de fondations. Des fondations en béton, des pieux en acier et des pieux PHC peuvent être envisagés en fonction des exigences du site et géotechniques, tandis que des pentes Nord-Sud allant jusqu'à 20 % peuvent être soutenues selon la conception du projet.
Pour les entrepreneurs EPC, les développeurs et les équipes d'approvisionnement, le KST-1P fournit une solution de suivi évolutive soutenue par une ingénierie structurelle spécifique au projet, des options de fondation flexibles et un support technique à long terme..
La conception structurelle finale et la configuration du système sont soumises à l'emplacement du projet, aux charges environnementales, aux spécifications du module PV et aux normes locales applicables.
| Spécification | des paramètres |
|---|---|
| Modèle | KST-1P |
| Type de système | Système de suivi horizontal à axe unique 1P |
| Système d'entraînement | Entraînement de rotation |
| Plage de suivi | Jusqu'à ±60° (Personnalisé selon projet) |
| Précision du suivi | ≤ ±1° |
| Capacité maximale par rangée | Jusqu'à 54 kWc* |
| Modules PV par rangée | Jusqu'à 90 modules (1P × 90)* |
| Adaptabilité du terrain | Jusqu'à 20% de pente Nord-Sud* |
| Options de fondation | Fondation en béton / Pieu en acier / Pieu PHC |
| Système de contrôle | MCU |
| Algorithme de suivi | Algorithme astronomique + contrôle en boucle fermée |
| Communication | Zigbee filaire/sans fil RS485 |
| Alimentation | Alimenté en CA / Auto-alimenté en CC 24 V |
| Matériel | Acier HDG / Acier revêtu Al-Mg-Zn / Acier au carbone |
| Charge de neige | 1,4 kN/m²* |
| Charge de vent | Conception structurelle spécifique au projet* |
| Garantie | 10 ans* |
| Vie de conception | 20-25 ans* |
Conçu pour les applications photovoltaïques à grande échelle et les modules photovoltaïques haute puissance.
Le positionnement astronomique et le contrôle en boucle fermée permettent un suivi quotidien précis.
Conçu pour des conditions de terrain variées, avec une adaptabilité de pente nord-sud allant jusqu'à 20 % selon la conception du projet.
Supporte les fondations en béton, les pieux en acier et les pieux PHC selon les conditions du site.
Une conception structurelle modulaire permet un transport, un assemblage et une installation sur site efficaces.
La configuration du tracker, les charges structurelles, la conception et la disposition des fondations peuvent être conçues en fonction des conditions du projet.

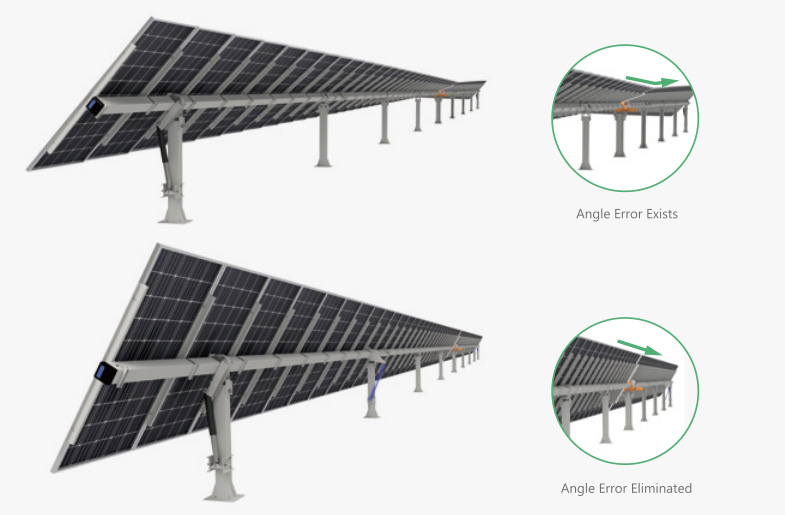

Le KST-1P combine un positionnement astronomique avec un contrôle en boucle fermée pour maintenir un positionnement précis du tracker tout au long de la journée.
Calcule la position du soleil en fonction de la situation géographique, de la date et de l'heure du projet.
Le retour du capteur peut être utilisé pour détecter les écarts et ajuster la position du tracker.
La précision du suivi peut atteindre ≤ ±1° , sous réserve de la configuration du système et des conditions de fonctionnement.
La logique de retour en arrière permet de réduire l'ombrage d'une rangée à l'autre lors de faibles angles solaires et peut être configurée en fonction de la configuration du projet et des conditions du site.
Les options de communication filaire ou sans fil RS485 prennent en charge la surveillance et le contrôle du système.

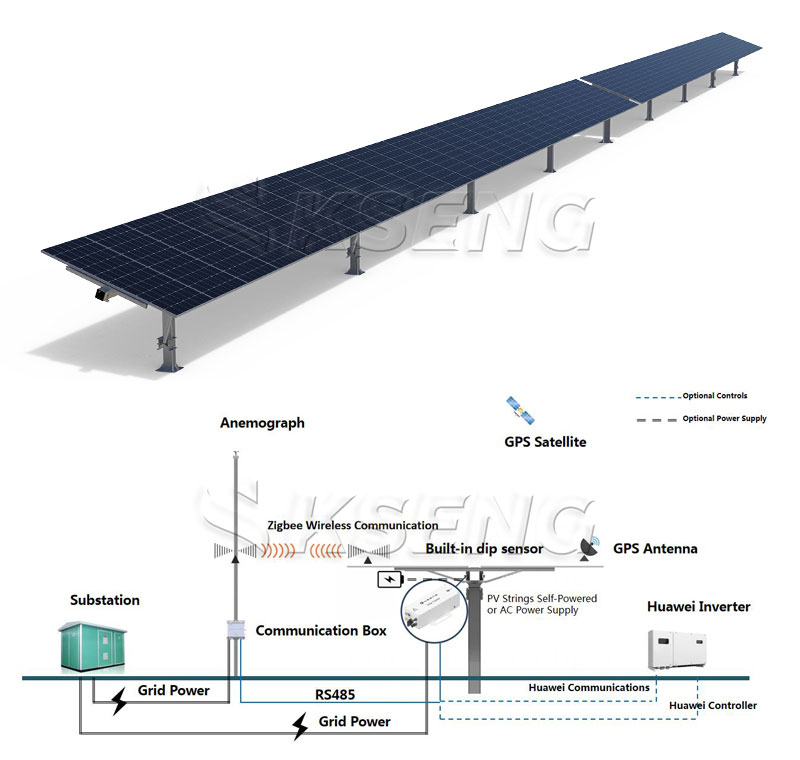

Architecture de contrôle du système et de communication
Le KST-1P intègre un contrôle de suivi intelligent, un positionnement GPS, une communication filaire ou sans fil et des options d'alimentation flexibles pour les applications photovoltaïques à l'échelle des services publics.
Le KST-1P est conçu pour répondre aux exigences structurelles et environnementales des projets photovoltaïques à grande échelle.

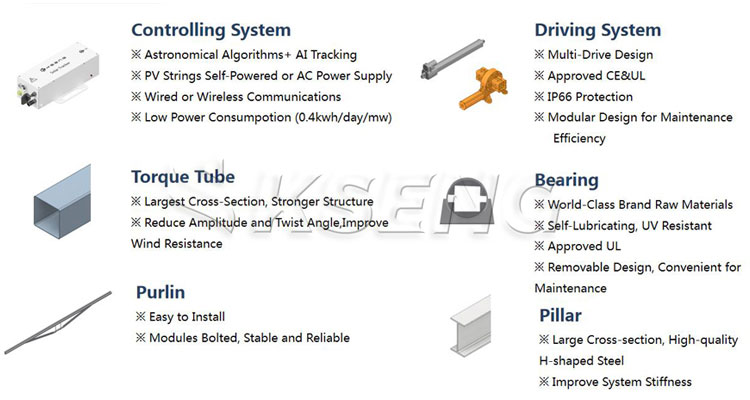

Le KST-1P utilise une conception structurelle modulaire avec des tubes de torsion, des composants d'entraînement, des roulements, des pannes et des piliers de support optimisés pour assurer la stabilité structurelle et faciliter l'installation et la maintenance.

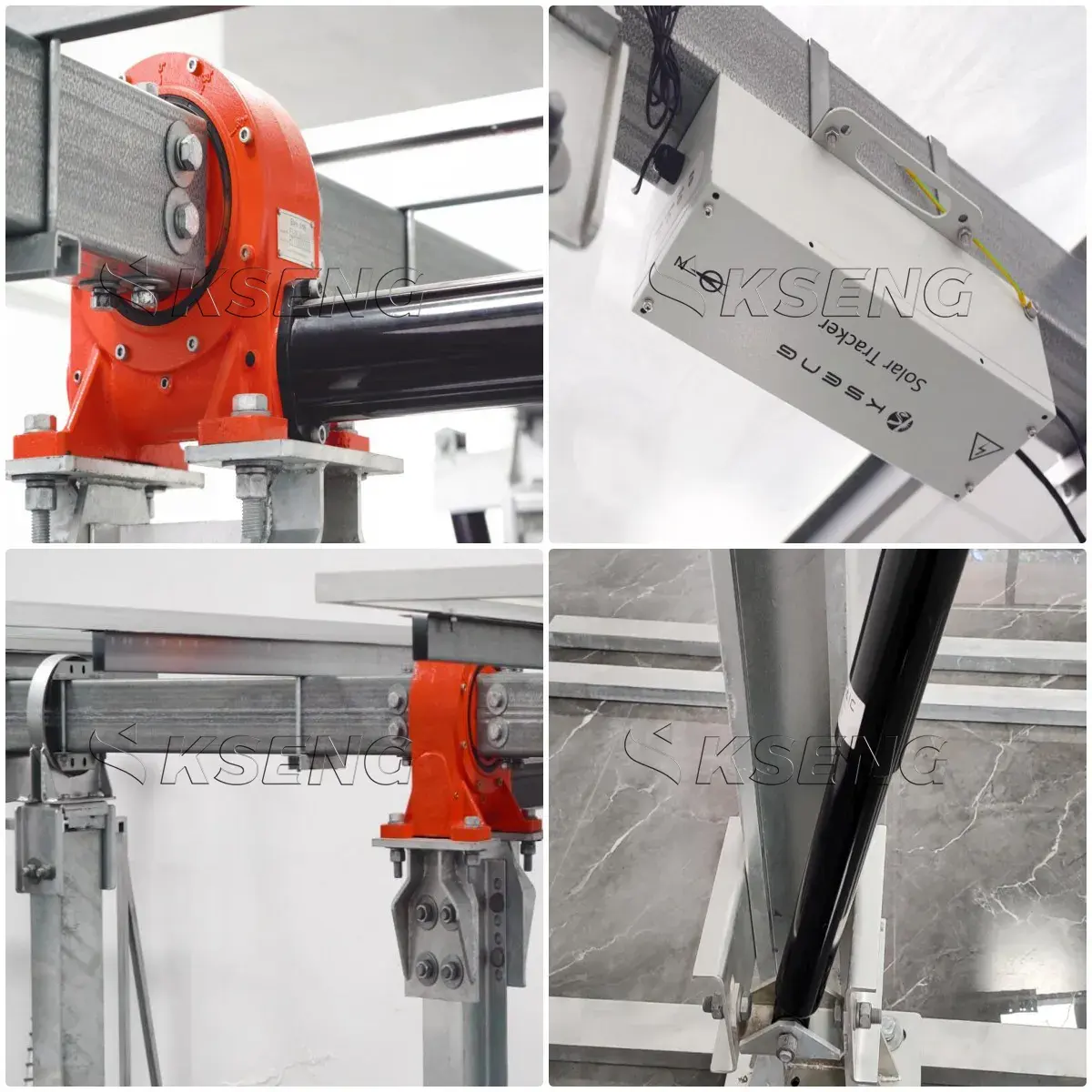

Un entraînement d'orientation compact fournit un mouvement de rotation contrôlé et un couple de maintien pour la structure du tracker.
Le puits principal, les colonnes et les composants structurels sont conçus selon les exigences mécaniques et environnementales spécifiques au projet.
Les charges structurelles sont évaluées en fonction de l'emplacement du projet, des normes applicables et des conditions du site.
La configuration structurelle est conçue pour gérer les mouvements mécaniques et les charges dynamiques pendant le fonctionnement.
La conception structurelle finale est soumise à l’ingénierie spécifique au projet et aux normes locales applicables.

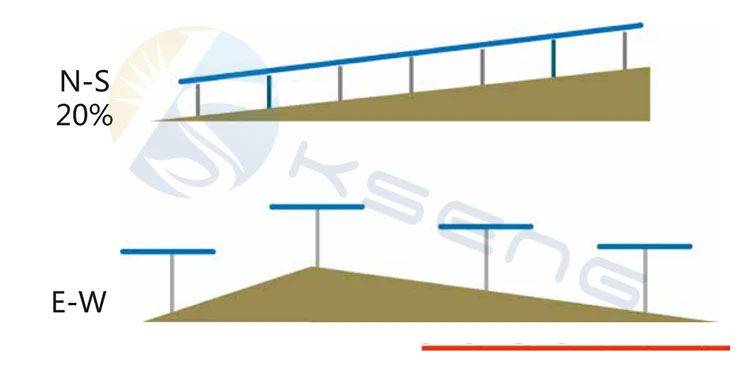

Les projets solaires à grande échelle impliquent souvent un terrain inégal, des variations de pente et des conditions de fondation différentes. Le KST-1P est conçu pour offrir une flexibilité d'aménagement pour les sites de projets difficiles.
Supporte des pentes nord-sud jusqu'à 20 %, sous réserve d'ingénierie spécifique au projet.
La configuration du tracker peut s'adapter à différentes conditions de terrain est-ouest grâce à une disposition et une conception structurelle spécifiques au projet.
Des fondations en béton, des pieux en acier et des pieux PHC peuvent être envisagés selon les conditions du sol et les exigences du projet.
La configuration des rangées de trackers, la conception des fondations et les paramètres structurels sont optimisés en fonction du terrain, des conditions géotechniques et environnementales du projet.
Le KST-1P utilise des matériaux structurels résistants à la corrosion sélectionnés pour les applications photovoltaïques extérieures à long terme.
Acier galvanisé à chaud (HDG)
Acier revêtu d'Al-Mg-Zn
Composants structurels en acier au carbone
Protection contre la corrosion pour une exposition extérieure à long terme
La sélection des matériaux et la protection contre la corrosion peuvent être adaptées à l'emplacement du projet et aux conditions environnementales.
Le KST-1P est conçu pour prendre en charge les modules photovoltaïques grand format et haute puissance couramment utilisés dans les projets solaires à grande échelle.
Compatible avec les modules PV grand format grand public, y compris la technologie de cellules de 210 mm et les modules PV de classe 600 W et de puissance supérieure, sous réserve de la conception du projet.
Prend en charge jusqu'à 90 modules par rangée dans une configuration 1P, en fonction des dimensions du module et de la conception structurelle.
La capacité maximale des rangées peut atteindre environ 54 kWc sur la base d'une configuration de module de 600 W.

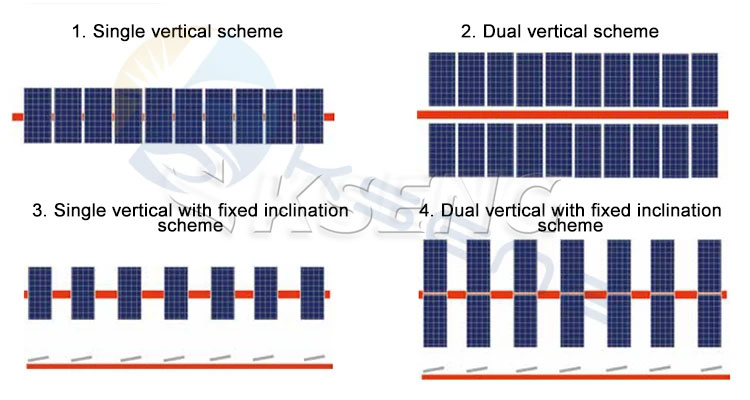

Le KST-1P prend en charge différentes configurations de modules PV en fonction des dimensions du module, de la disposition des rangées et des exigences structurelles spécifiques au projet.
La configuration finale du module est soumise aux dimensions du module PV, au poids, aux charges de vent et de neige, à la configuration des rangées et à l'ingénierie structurelle spécifique au site.
Le KST-1P a été déployé dans un projet de suivi solaire à axe unique de 11 MW en Italie , démontrant son application dans un véritable projet solaire européen à grande échelle.
Emplacement : Italie
Capacité du projet : Tracker
de 11 MW Modèle : KST-1P
Système : Tracker horizontal à axe unique 1P
Application photovoltaïque à l'échelle industrielle
Système de suivi à axe unique KST-1P
Compatibilité des modules PV haute puissance
Adaptabilité du terrain pour les sites difficiles
Suivi et surveillance intelligents
Conçu pour l'exploitation de projets à long terme
Les projets solaires européens nécessitent souvent un examen attentif des charges structurelles, du terrain, de la configuration des modules, des conditions d'installation et des exigences locales.
Notre projet italien fournit une référence concrète aux EPC, aux développeurs et aux équipes d'approvisionnement évaluant les solutions de suivi à axe unique pour les parcs solaires européens.
CTA : voir l'étude de cas du projet Italie
Le KST-1P intègre des fonctions de contrôle et de protection intelligentes pour prendre en charge un fonctionnement fiable à long terme.
Aide à réduire l’ombrage d’une rangée à l’autre lorsque les angles solaires sont faibles.
Les options de communication RS485 et sans fil prennent en charge la surveillance et le contrôle à distance.
Les fonctions de surveillance et de diagnostic du système aident à identifier les problèmes opérationnels et à prendre en charge la maintenance.
Le tracker peut revenir automatiquement à une position nocturne prédéfinie selon la stratégie de contrôle.
Le KST-1P est conçu pour aider les projets solaires à grande échelle à équilibrer le rendement énergétique, les exigences structurelles, l'efficacité de l'installation et les coûts d'exploitation à long terme.
Le suivi sur un seul axe peut augmenter la capture de l’énergie solaire par rapport aux systèmes à inclinaison fixe. Les gains réels dépendent de l'emplacement du site, de la météo, de la configuration des trackers, de l'espacement des rangs et de la conception du projet.
La structure modulaire permet un transport, un assemblage et une installation rationalisés.
Le type de fondation et la configuration structurelle peuvent être sélectionnés en fonction des conditions du sol et des exigences du projet.
Des matériaux structurels durables, un contrôle intelligent et une communication à distance prennent en charge le fonctionnement et la maintenance du système à long terme.
Le rendement énergétique et l'analyse financière spécifiques au projet doivent être évalués en fonction des conditions réelles du site.
Chaque projet solaire à grande échelle présente des conditions de terrain, de vent, de neige, de sol et de module différentes. Les configurations du tracker KST-1P peuvent donc être conçues en fonction des exigences spécifiques du projet.
Localisation du projet
Charges de vent et de neige
Terrain et pente
Conditions du sol et des fondations
Dimensions et poids du module photovoltaïque
Configuration des lignes de suivi
Exigences électriques et de communication
Normes et réglementations locales applicables
Partagez l'emplacement de votre projet, la capacité, les informations sur le module et les exigences préliminaires du site avec notre équipe.
Nos ingénieurs peuvent évaluer les conditions du projet et recommander une configuration KST-1P appropriée.
CTA : Soumettre les exigences du projet
Kseng maintient des processus de gestion de la qualité et de conformité des produits pour ses solutions de montage et de suivi solaires.
La page produit KST-1P répertorie actuellement :
TUV
CE
OIN 9001
Des documents supplémentaires spécifiques au projet et des exigences de conformité peuvent être examinés en fonction du marché cible, de l'emplacement du projet et des normes applicables.
Besoin de documents de certification ou de conformité pour votre projet ?
Contactez notre équipe pour discuter des exigences de votre projet.
Kseng fabrique des systèmes de montage et de suivi solaires et répond aux exigences techniques et commerciales au niveau du projet.
Nos solutions de suivi sont conçues pour les projets photovoltaïques à grande échelle et ont été déployées sur les marchés internationaux.
Notre équipe peut prendre en charge la configuration du tracker, les exigences structurelles, les considérations relatives aux fondations et la documentation technique spécifique au projet.
Nous soutenons les achats groupés pour les entrepreneurs EPC, les développeurs, les distributeurs et les propriétaires de projets solaires.
Le KST-1P bénéficie d'une garantie de 10 ans, sous réserve des conditions de garantie applicables.
Notre portefeuille de projets européens comprend des installations de trackers solaires à grande échelle sur des marchés tels que l'Italie.
FAQ
Oui. Le KST-1P est conçu pour les applications photovoltaïques à grande échelle et peut être configuré pour des projets à grande échelle. La configuration finale du système dépend de la capacité du projet, de la sélection des modules, du terrain et des exigences structurelles.
1P signifie que les modules PV sont installés dans une configuration à un portrait sur la rangée de trackers. La configuration est couramment utilisée pour les projets solaires à grande échelle.
La plage de suivi standard va de ±45° à ±60°, selon la configuration du projet.
La précision de suivi spécifiée peut atteindre ≤ ±1°, sous réserve de la configuration du système et des conditions de fonctionnement.
Oui. Le système peut s'adapter à des pentes nord-sud allant jusqu'à 20 %, sous réserve d'une ingénierie spécifique au projet. Les conditions du terrain est-ouest peuvent également être évaluées lors de la conception du projet.
Le KST-1P peut être conçu avec des fondations en béton, des pieux en acier ou des pieux PHC en fonction des conditions du sol et des exigences du projet.
Le système est conçu pour prendre en charge les modules photovoltaïques grand format et haute puissance grand public. La compatibilité doit être confirmée en utilisant les dimensions, le poids et les exigences de montage réels du module.
Le système utilise une architecture de contrôle basée sur MCU avec un positionnement astronomique et un contrôle en boucle fermée. Les options de communication incluent la communication filaire et sans fil RS485.
Le tracker peut être configuré pour une alimentation CA ou un fonctionnement auto-alimenté CC 24 V, en fonction des exigences du projet.
Le KST-1P est conçu pour une durée de vie de 20 à 25 ans, sous réserve des conditions du projet, de la qualité de l'installation et de la maintenance.
Le produit est proposé avec une garantie de 10 ans, sous réserve des conditions de garantie applicables.
Oui. Veuillez fournir la capacité de votre projet, son emplacement, les informations sur le module et les exigences techniques préliminaires. Notre équipe peut examiner le projet et fournir une configuration et un devis de tracker adaptés.
