Les toits plats offrent une flexibilité unique pour les panneaux solaires commerciaux et résidentiels. Cependant, le choix de la bonne orientation des panneaux modifie fondamentalement la rentabilité du projet, la charge structurelle et le rendement énergétique à long terme. Vous ne pouvez pas simplement déposer des panneaux sur une surface plane sans une stratégie structurelle et géographique délibérée.
Les modèles solaires traditionnels utilisent souvent par défaut des panneaux orientés au sud. Les installateurs utilisent cette approche pour obtenir une efficacité maximale par panneau. Aujourd’hui, un changement dans l’industrie est visiblement en cours. Les configurations est-ouest ou à double inclinaison dominent de plus en plus les installations modernes. Ils résolvent les restrictions d'espace critiques et gèrent efficacement les fortes contraintes de vent.
Cet article fournit un cadre complet d’évaluation au stade décisionnel destiné aux propriétaires d’immeubles et aux gestionnaires d’installations. Nous vous expliquerons comment comparer directement les stratégies d’orientation. Vous apprendrez à naviguer dans les limites de poids délicates et à sélectionner le matériel de montage optimal pour votre profil de consommation d'énergie spécifique.
Densité du système par rapport au rendement maximal : les panneaux orientés sud génèrent des rendements maximaux individuels plus élevés, mais les configurations est-ouest permettent jusqu'à 30 % de panneaux en plus sur la même surface au sol du toit en éliminant les espaces d'ombrage entre les rangées.
Aérodynamique et poids : La structure « tente » des rangées Est-Ouest minimise le soulèvement par le vent, permettant en toute sécurité un système de montage sur toit plat non pénétrant avec un poids de lest nettement inférieur.
Économie du temps d'utilisation (TOU) : les panneaux Est-Ouest produisent une courbe de production d'énergie plus plate et plus large, correspondant étroitement aux pics de consommation du matin et du soir et maximisant le retour sur investissement selon les tarifs des services publics TOU.
Sélection du matériel : l'orientation dicte l'architecture de montage ; les deux configurations nécessitent des topologies d'onduleurs spécifiques (par exemple, deux MPPT) et des évaluations structurelles localisées.
Les panneaux orientés vers le sud représentent la base de référence de l’industrie solaire. Ils génèrent le volume d’énergie absolu le plus élevé par watt installé. Lorsque vous dirigez les panneaux plein sud, ils interceptent directement le soleil intense de midi. Cela crée un pic massif de production d’énergie pendant les heures de pointe de la journée. Si votre objectif principal consiste à extraire la puissance maximale absolue de chaque panneau que vous achetez, une orientation traditionnelle orientée vers le sud reste la référence.
Cependant, ce rendement élevé par panneau s’accompagne de limitations géométriques strictes. Nous devons répondre aux exigences d’espacement entre les rangées. Pendant les mois d’hiver, le soleil est beaucoup plus bas dans le ciel. Les angles de soleil plus faibles projettent des ombres considérablement plus longues sur la surface du toit. Si vous placez des rangées de panneaux solaires inclinés trop près les unes des autres, la rangée avant projettera une ombre directement sur le bas de la rangée derrière elle. Même une petite ombre peut déclencher des diodes de dérivation, réduisant ainsi la production d'énergie de l'ensemble de la chaîne. Les installateurs doivent espacer les rangées pour éviter cet auto-ombrage. Cet espace mort obligatoire réduit considérablement le nombre total de panneaux que vous pouvez installer sur votre toit.

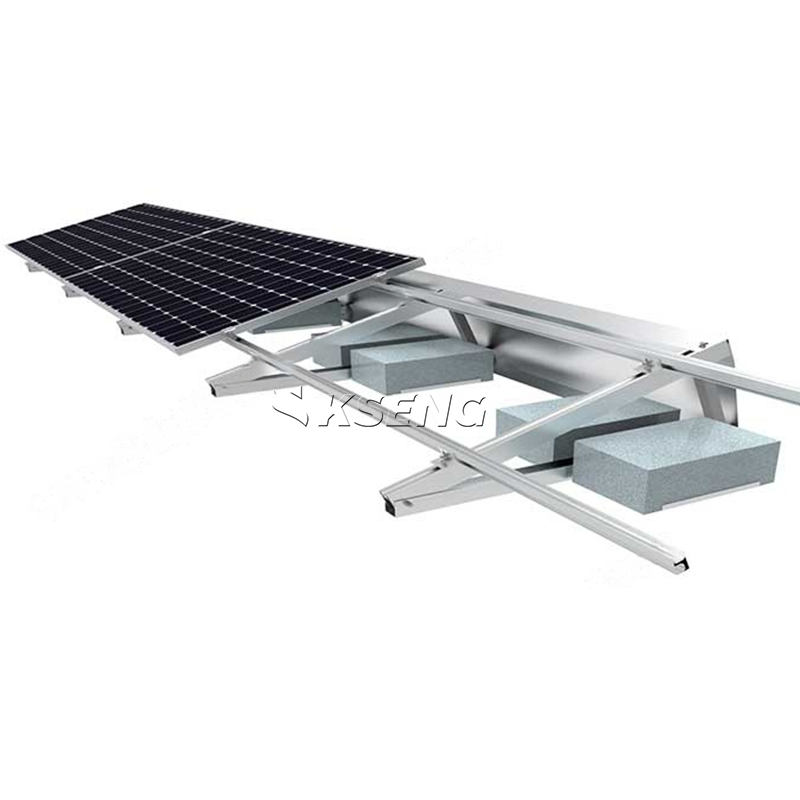

Vous devez également faire face aux réalités structurelles et aux charges de vent. Les panneaux inclinés à dossier ouvert agissent exactement comme des voiles. Lorsque le vent souffle sur un toit plat, il attrape la face inférieure exposée des panneaux orientés au sud. Cela crée des forces de soulèvement massives. La fixation en toute sécurité d'un orienté au sud système de montage solaire sur toit plat nécessite des blocs de ballast en béton importants. Si votre toit ne peut pas supporter du béton lourd, les installateurs doivent utiliser des pénétrations mécaniques dans le toit pour percer la structure du bâtiment. Ces pénétrations contrecarrent le cisaillement extrême du vent mais introduisent des risques d’étanchéité à long terme.
Cette orientation traditionnelle représente la meilleure solution pour des profils de bâtiment spécifiques. Les installations dotées d'un espace de toit spacieux et illimité prospèrent avec des configurations orientées au sud. Il convient aux structures dépourvues de limites de poids strictes, où l'ajout de ballast en béton ne pose aucune menace technique. Enfin, les bâtiments ayant une forte consommation d’énergie à midi en bénéficient énormément. Les immeubles de bureaux climatisés et dotés d'une climatisation intensive à midi consommeront immédiatement ce pic d'électricité de midi, garantissant ainsi une excellente indépendance du réseau.
Les configurations Est-Ouest renversent le modèle solaire traditionnel. Au lieu de rechercher une efficacité maximale de chaque panneau, ils maximisent l’efficacité spatiale de l’ensemble du toit. En plaçant les panneaux dos à dos en forme de V inversé ou de ∧, le système élimine le besoin de grands dégagements d'ombrage. Un panneau est incliné vers l’est et son partenaire vers l’ouest. Parce que leurs points les plus élevés se rejoignent au milieu, ils ne projettent pas de longues ombres sur les rangées adjacentes. Cette disposition augmente considérablement la capacité totale en kilowatts d’une zone de toit restreinte. Vous pouvez souvent emballer 30 % de panneaux en plus sur la même superficie.
Au-delà de la densité, cette orientation modifie fondamentalement la manière et le moment où vous produisez de l’électricité. Les configurations Est-Ouest aplatissent la courbe de génération. Un système orienté au sud crée une haute et haute montagne de puissance à midi. Un système Est-Ouest crée un profil de génération plus large à double pointe. Les panneaux orientaux captent le soleil du petit matin. Les panneaux ouest capturent la lumière de fin d’après-midi et de début de soirée. Cette courbe plus large s’aligne parfaitement sur les tarifs modernes en fonction de l’heure d’utilisation (TOU). Les services publics facturent souvent des tarifs majorés en fin d’après-midi, lorsque la demande du réseau augmente. Générer votre propre électricité pendant ces heures coûteuses améliore considérablement votre rendement financier dans le cadre des modèles d’autoconsommation.
L’avantage matériel de cette configuration s’avère tout aussi convaincant. Le profil fermé dos à dos réduit considérablement le soulèvement par le vent. Le vent glisse simplement sur la forme aérodynamique ∧ au lieu de rester coincé en dessous. Cela fait de la configuration Est-Ouest le scénario idéal pour une application de support solaire lesté pour toit plat . Comme le vent ne peut pas soulever les panneaux facilement, le système nécessite un béton beaucoup moins lourd. Vous pouvez réaliser des installations sûres et légères sans pénétrer dans la membrane ni annuler les garanties du toit.
Les configurations est-ouest constituent la meilleure solution pour les toits commerciaux à espace limité. Ils excellent sur les bâtiments plus anciens confrontés à des limites de charge utile structurelle strictes où le béton lourd est impossible. De plus, ils conviennent aux régions géographiques dont les profils de réseau pénalisent les exportations de réseau de pointe à midi. Si votre service public vous paie très peu pour renvoyer l’électricité à midi, répartir votre production le matin et le soir est bien plus logique sur le plan économique.
| Catégorie de caractéristiques | Configuration orientée sud | Configuration est-ouest |
|---|---|---|
| Densité du panneau | Inférieur (nécessite un espacement large des rangées) | Élevé (dos à dos, emballage serré) |
| Temps de génération de pointe | Midi (pointe de midi pointue) | Matin et fin d'après-midi (courbe plate) |
| Risque de soulèvement dû au vent | Élevé (agit comme une voile ouverte) | Faible (profil fermé aérodynamique) |
| Poids de ballast requis | Lourd (exigences élevées en matière de béton) | Lumière (béton minimal nécessaire) |
Le choix de votre disposition structurelle nécessite une évaluation stricte des réalités techniques et électriques. Les gestionnaires d’installations doivent regarder au-delà des simples estimations énergétiques. Vous avez besoin d’une compréhension globale de la façon dont le réseau interagit avec le bâtiment physique. Un projet réussi de montage de panneaux solaires sur un toit plat nécessite un équilibre entre trois critères techniques majeurs.
Charge utile du toit et intégrité structurelle
Exigences en matière de dimensionnement des onduleurs et des chaînes
Limites d’entretien et de salissure
Tout d’abord, considérez la charge utile de votre toit et l’intégrité structurelle. Vous devez comparer activement la charge par pied carré des systèmes fortement lestés orientés sud par rapport aux systèmes aérodynamiques est-ouest. De nombreux bâtiments commerciaux, en particulier les grands entrepôts, sont soumis à des limites strictes de charges mortes. Les lourds ballasts orientés vers le sud peuvent dépasser ces seuils structurels, ce qui nécessitera des renforcements coûteux des bâtiments. Un de haute qualité, système de montage sur toit plat non pénétrant conçu pour les configurations est-ouest, répartit généralement le poids beaucoup plus uniformément. De plus, vous devez évaluer les impacts du drainage. Les rails de montage et les blocs de béton lourds peuvent retenir l'eau de pluie. Assurez-vous que le matériel de rayonnage choisi ne bloque pas l’écoulement naturel de l’eau ou ne crée pas de stagnation sur les surfaces à faible pente.
Ensuite, examinez attentivement les exigences en matière de dimensionnement de votre onduleur et de votre chaîne. Les réseaux est-ouest introduisent des demandes électriques spécifiques. Les panneaux de l’est se réveillent et produisent de la haute tension le matin, tandis que les panneaux de l’ouest restent relativement dans l’ombre. Vous ne pouvez pas câbler ces deux côtés opposés dans le même canal d’onduleur traditionnel sans perdre énormément en efficacité. Nous notons la nécessité technique de deux onduleurs MPPT (Maximum Power Point Tracking) pour les réseaux Est-Ouest. Le double MPPT permet à l'onduleur de gérer indépendamment des courbes de tension disparates, en traitant les panneaux est et les panneaux ouest comme des centrales électriques distinctes et distinctes.
Enfin, abordez l’entretien et l’encrassement, communément appelés limites d’autonettoyage. L’angle d’inclinaison est important. Les panneaux orientés sud présentent généralement des angles plus prononcés (20 à 30 degrés). Cet angle raide aide l’eau de pluie à éliminer naturellement la poussière, les fientes d’oiseaux et la suie industrielle. Les systèmes est-ouest sont généralement montés à des angles beaucoup plus faibles (10 à 15 degrés) pour minimiser les charges de vent et empêcher l'ombrage adjacent. Cette faible pente réduit considérablement le lavage naturel par la pluie. Les gestionnaires d'installations doivent prévoir des programmes de nettoyage manuel plus fréquents pour éviter que l'accumulation de saleté ne dégrade le rendement énergétique du système.
À mesure que vous vous rapprochez de l’approvisionnement, l’atténuation des risques du projet devient votre principale responsabilité. Chaque toit se comporte différemment. S'appuyer sur des devis solaires généralisés sans ingénierie spécifique au site peut conduire à des résultats financiers et structurels désastreux. Les gestionnaires d'installations doivent évaluer les propositions des installateurs avec un œil très critique.
Repérer les signaux d'alarme dans les estimations de génération : Méfiez-vous des installateurs qui ne tiennent pas compte de l'ombrage entre les rangées sur les propositions orientées au sud. De même, assurez-vous qu’ils ne surestiment pas les rendements matinaux dans les configurations est-ouest en ignorant l’ombrage local de l’horizon (comme les arbres à proximité ou les bâtiments plus hauts).
Exiger des modèles de charge utile précis : n’acceptez jamais un devis sans plan de ballast préliminaire. Les installateurs doivent prouver qu’ils comprennent vos limites structurelles spécifiques avant de signer un contrat.
Sélection minutieuse du matériel : confirmez que le matériel de rayonnage porte des certifications approfondies en matière de tests en soufflerie. Les rails génériques ne suffiront pas sur les structures plates commerciales.
La gestion des charges de vent et de neige nécessite des rapports techniques localisés. Bien que l’utilisation d’une solution non pénétrante reste hautement souhaitable pour protéger les garanties des membranes, les conditions hivernales présentent des risques uniques. L’accumulation de neige impacte fortement les réseaux Est-Ouest. Dans une configuration orientée au sud, la neige a tendance à glisser du panneau vers l'espace vide du toit. Dans une disposition est-ouest, la neige glisse le long des panneaux directement dans la vallée en forme de V entre les rangées. Cela concentre un poids massif et dense dans une très petite zone structurelle. Un ingénieur doit certifier que ces charges ponctuelles localisées ne pousseront pas le platelage au-delà de ses limites de sécurité.
Enfin, tenez compte des contraintes strictes de conformité et d’autorisation. Les reculs d'incendie ne sont pas négociables. Les codes de prévention des incendies locaux exigent des passages dégagés autour du périmètre du toit et entre les blocs de panneaux afin que les pompiers puissent circuler en toute sécurité. Ces dégagements de zones marginales créent des zones mortes obligatoires. Vous devez prendre en compte ces zones mortes dans vos calculs de densité totale avant de finaliser votre stratégie d'orientation. Un système Est-Ouest peut paraître parfait sur le papier, mais si les reculs d’incendie engloutissent 20 % de l’espace de votre toit, votre capacité totale diminuera en conséquence.
Le choix entre un panneau solaire orienté est-ouest ou sud détermine le succès fondamental de votre installation commerciale. La matrice de décision repose en fin de compte sur les contraintes spécifiques de votre bâtiment et sur les structures tarifaires des services publics. Vous devez choisir une orientation orientée au sud pour maximiser le rendement individuel de chaque panneau, à condition que votre installation possède un espace de toit abondant, des limites de charge utile structurelle élevées et des charges énergétiques élevées à midi. À l’inverse, vous devez choisir une configuration Est-Ouest pour maximiser la capacité de production totale de la toiture. Cette approche aérodynamique atténue efficacement les risques de vent violent et de poids tout en alignant magnifiquement votre puissance de sortie avec des modèles de tarification en fonction de l'heure d'utilisation haut de gamme.
Votre prochaine étape immédiate consiste à exiger des données complètes de la part de vos partenaires d'installation potentiels. Demandez des propositions à double aménagement montrant à la fois un modèle traditionnel orienté sud et un modèle dense est-ouest. Insistez pour que ces propositions incluent des profils de génération complets de 8 760 heures pour voir exactement quand le courant arrive dans votre bâtiment. Enfin, exigez dès le départ des calculs détaillés du poids du ballast pour garantir que l'architecture de montage proposée s'aligne parfaitement avec les réalités structurelles de votre bâtiment.
R : Individuellement, oui. Un seul panneau orienté à l’est ou à l’ouest produit généralement environ 10 à 15 % d’énergie totale en moins par an par rapport à un panneau parfaitement orienté au sud. Cependant, comme vous pouvez emballer jusqu'à 30 % de panneaux en plus sur le même toit plat sans espace d'ombrage entre les rangées, la capacité énergétique totale de l'ensemble du toit est généralement beaucoup plus élevée.
R : Oui, mais cela nécessite des compromis substantiels. Les panneaux orientés sud captent le vent comme une voile ouverte, créant d’énormes forces de soulèvement. Pour éviter les pénétrations de toiture, vous devez utiliser des racks fortement lestés et remplis de blocs de béton. Si votre structure de toiture ne peut pas supporter ce poids extrême, vous serez obligé d’utiliser des pénétrations mécaniques.
R : Les faibles angles d’inclinaison, courants dans les configurations est-ouest, sont difficiles à réaliser en hiver. Le soleil hivernal plus faible frappe les panneaux peu profonds selon un angle moins optimal, réduisant ainsi la production quotidienne. De plus, un terrain peu profond empêche la neige de glisser naturellement. Vous pourriez subir une perte d’énergie prolongée jusqu’à ce que la neige fonde ou soit déblayée manuellement.
R : Les micro-onduleurs ne sont pas strictement requis, mais une technologie d’onduleur spécifique est nécessaire. Étant donné que les panneaux de l’Est atteignent leur maximum le matin et ceux de l’Ouest l’après-midi, ils fonctionnent sur des courbes de tension différentes. Vous pouvez utiliser des onduleurs string standard s'ils disposent d'un double MPPT (Maximum Power Point Tracking) pour gérer les deux orientations indépendamment.
