R121
Kseng

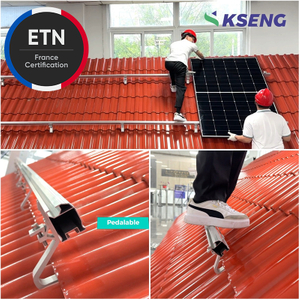

Le système de montage solaire sur toit en tuiles Kseng R121 est une solution de montage photovoltaïque conçue pour installer des panneaux solaires sur des toits de tuiles. Il combine un rail de montage en aluminium haute résistance, des crochets de toit en aluminium de qualité supérieure et des attaches en acier inoxydable pour fournir une base sûre et durable pour les systèmes photovoltaïques sur toit.
Le R121 convient aux projets solaires résidentiels et commerciaux sur toit en tuiles et est conçu pour une installation rapide et efficace.

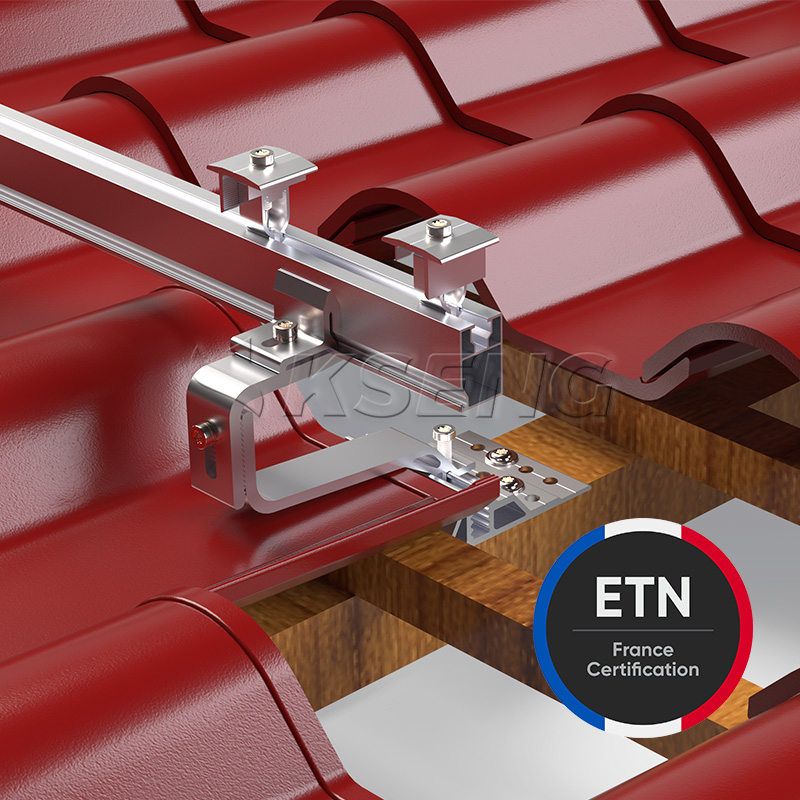

Le R121 utilise une structure de crochet de toit en tuiles dédiée pour connecter solidement le rail de montage solaire à la structure du toit. La conception du crochet convient aux applications sur toits en tuiles et contribue à fournir une interface de montage stable pour les modules photovoltaïques.
Le système utilise des pinces médianes et d'extrémité à double usage pour simplifier l'installation des panneaux solaires. La conception de la pince permet de sécuriser les modules PV tout en réduisant le nombre de composants différents requis lors de l'installation.
Le R121 est doté d'un connecteur rapide qui permet de connecter efficacement le rail de montage lors de l'installation. Cela permet de simplifier l’assemblage et peut améliorer l’efficacité de l’installation sur le chantier.
Le crochet de toit est fabriqué en aluminium AL6005-T5 , fournissant un composant de montage léger et résistant à la corrosion pour les applications solaires sur les toits.
Le système utilise des composants en acier inoxydable SUS304 pour une fixation fiable et une résistance à la corrosion dans les environnements extérieurs sur les toits.
Le R121 a été appliqué dans des projets solaires en Europe et est fourni avec la documentation de certification pertinente présentée dans les matériaux du produit, y compris les certifications CE et ETN..
| Spécification | R121 |
|---|---|
| Type de produit | Système de montage solaire pour toit en tuiles |
| Application | Installation photovoltaïque sur toit en tuiles |
| Vitesse du vent de conception | 30 m/s |
| Charge de neige de calcul | 0,70 kN/m² |
| Largeur du module | ≤ 1134 millimètres |
| Épaisseur du module | 30 à 38 mm |
| Tableau d'unités | 1 × 4 pièces |
| Principaux matériaux | AL6005-T5, SUS304 |
| Type de montage | Montage solaire sur le toit |
| Type de toit | Toit de tuiles |
| Attestation | CE, ETN |

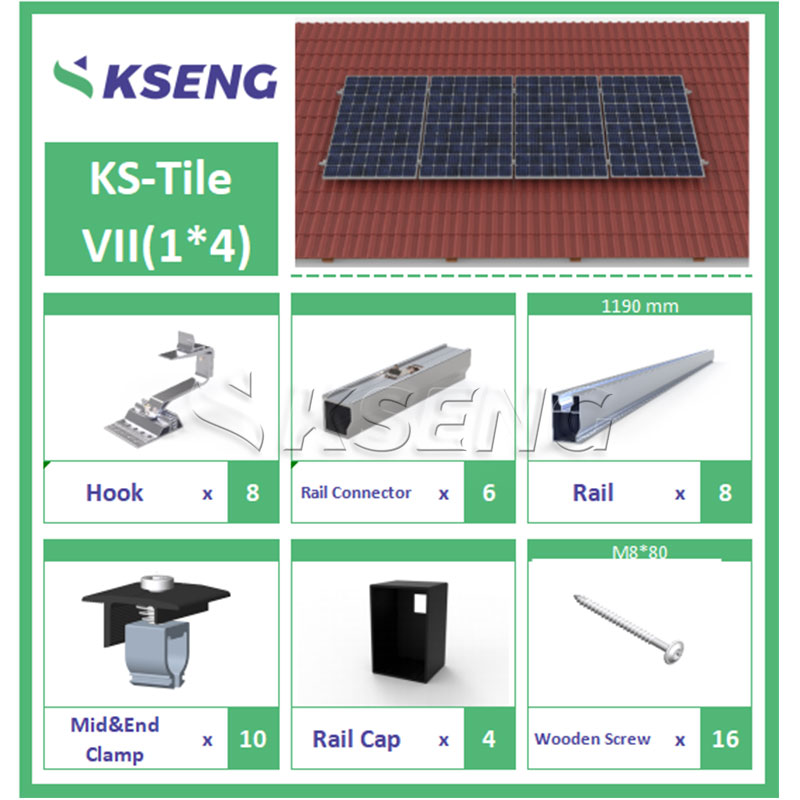

Le système de montage solaire sur toit en tuiles R121 comprend les principaux composants requis pour une installation photovoltaïque sécurisée sur le toit.
Rail de montage solaire – fournit le support structurel pour les modules photovoltaïques.
Crochet pour toit en tuiles – relie le rail de montage à la structure du toit en tuiles.
Pince intermédiaire – sécurise les modules solaires adjacents au rail de montage.
Pince d'extrémité – sécurise le bord extérieur du module solaire.
Connecteur de rail – connecte efficacement les rails de montage.
Fixations en acier inoxydable – fournissent des connexions sécurisées et durables.
Autres accessoires de montage – permettent une installation et un assemblage de système efficaces.

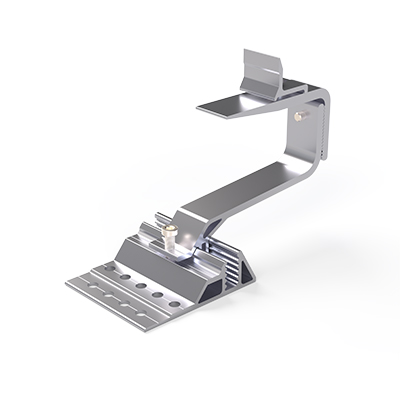

Crochet (HA-1103)

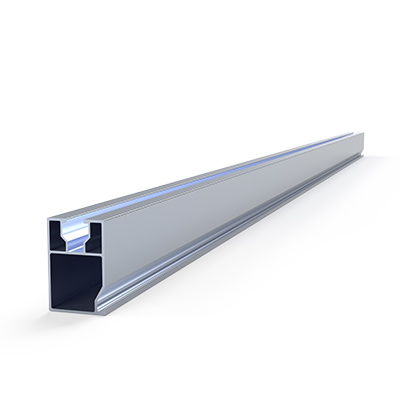

Rail (R121)

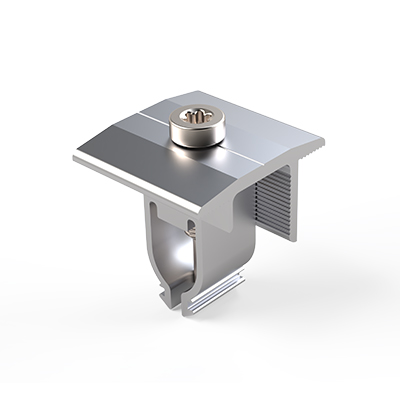

Pince milieu/extrémité (CM-0163)

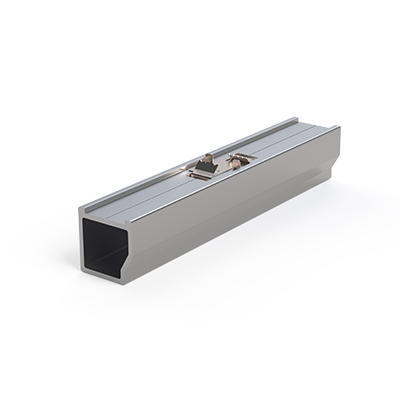

Connecteur ferroviaire R121

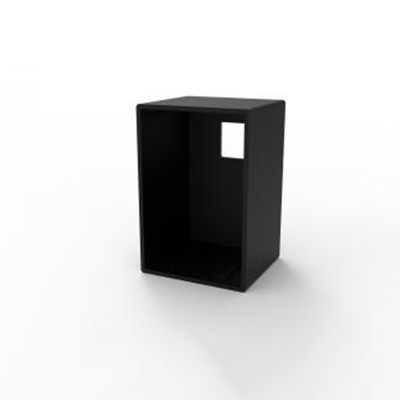

Capuchon de rail (L/R)
Nom3

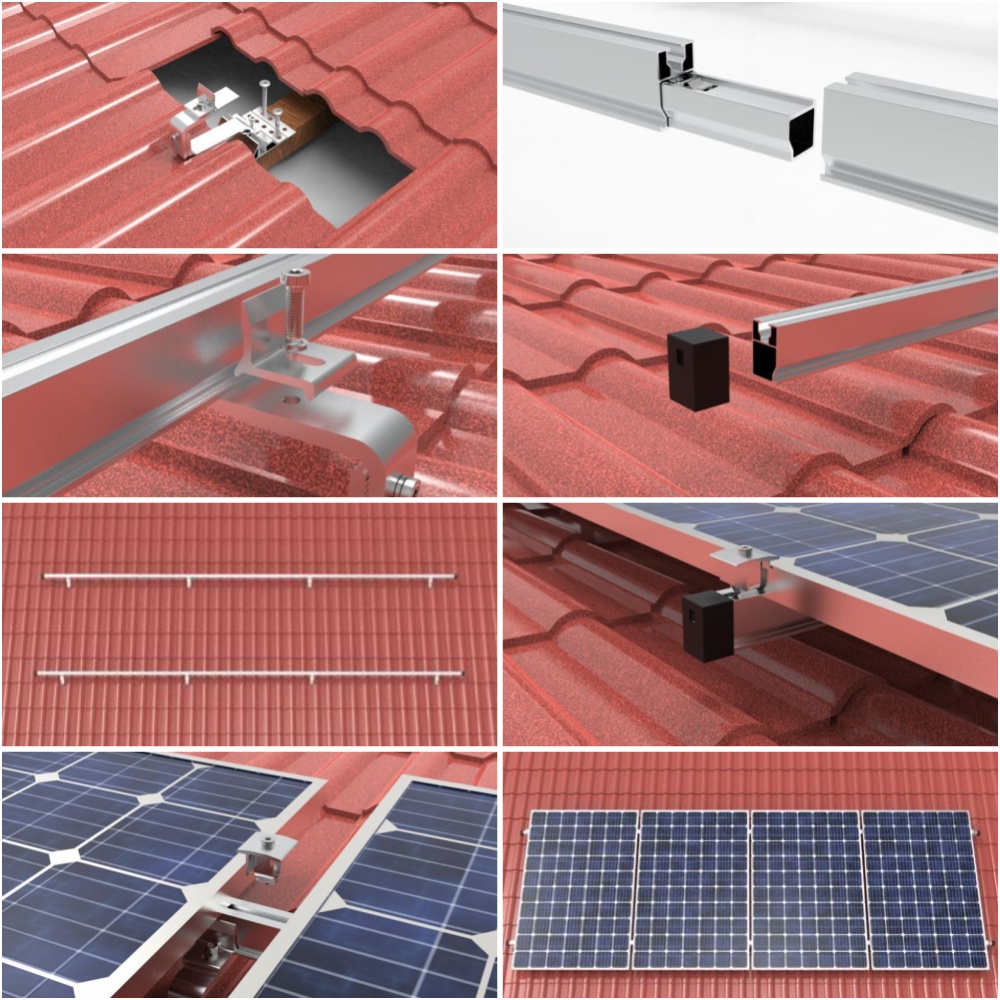

Le processus d'installation général comprend les étapes suivantes :
Vérifiez la structure du toit, l'état des tuiles et la zone d'installation avant de monter le système photovoltaïque.
Positionnez les crochets de toit en aluminium premium aux endroits requis et fixez-les solidement à la structure du toit.
Connectez les rails de montage aux crochets de toit et ajustez leur position en fonction de la disposition du module PV.
Utilisez le connecteur de rail rapide pour joindre les rails de montage là où une longueur de rail supplémentaire est requise.
Positionnez les modules PV sur les rails et fixez-les à l'aide des pinces centrales et d'extrémité R121.
Vérifiez toutes les connexions mécaniques, l’alignement des modules et les fixations avant de terminer l’installation.
Le Kseng R121 est conçu pour les applications photovoltaïques sur toiture en tuiles, notamment :
Systèmes solaires résidentiels sur les toits
Projets photovoltaïques commerciaux sur toit en tuiles
Installations solaires résidentielles européennes
Petites et moyennes installations photovoltaïques sur toiture
Nouvelles installations solaires sur les toits de tuiles existants
Installation rapide
La conception du rail à connexion rapide et la structure de serrage simplifiée aident à rationaliser l'installation photovoltaïque sur le toit.
Matériaux fiables
Le système utilise des composants en aluminium AL6005-T5 et en acier inoxydable SUS304 pour les applications de montage solaire extérieur.
Compatibilité avec les toits en tuiles
Le crochet de toit dédié fournit une interface de montage spécialement conçue pour les applications sur les toits en tuiles.
Compatibilité flexible des modules
Le R121 prend en charge les modules PV d'une épaisseur de 30 à 38 mm et d'une largeur de module allant jusqu'à 1 134 mm.
Expérience de projet européen
Le produit a été utilisé dans des projets solaires en Europe et est soutenu par la documentation de certification CE et ETN.

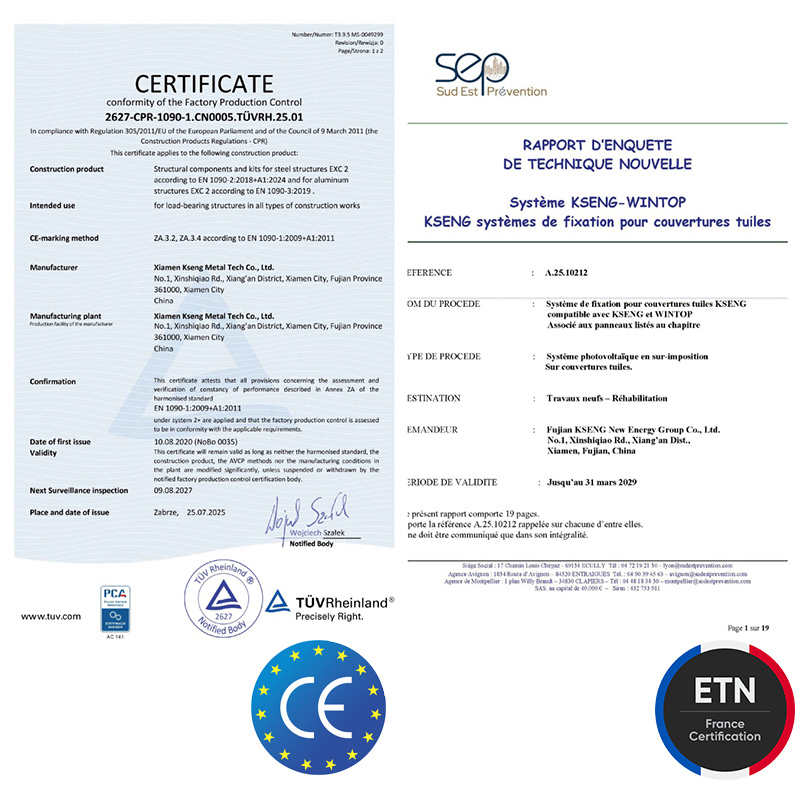

Le système de montage solaire sur toit en tuiles Kseng R121 est pris en charge par la documentation de certification présentée dans les matériaux du produit, notamment :
CE
Certification ETN
Les exigences de certification et de conformité peuvent varier selon le marché et le projet. Veuillez contacter Kseng pour obtenir les derniers documents de certification applicables à votre projet.
Technologie métallique Xiamen Kseng. Co., Ltd. se spécialise dans les systèmes de montage solaire et les solutions de montage photovoltaïque pour différents environnements d'installation.
Le R121 fait partie de la gamme de produits de montage solaire sur toit de Kseng et est conçu pour fournir une solution de montage efficace pour les projets photovoltaïques sur toit en tuiles.
Le Kseng R121 est un système de montage solaire conçu pour installer des modules photovoltaïques sur des toitures en tuiles. Il utilise des crochets de toit en aluminium, des rails de montage, des pinces médianes et d'extrémité, des connecteurs de rail et des attaches en acier inoxydable.
Le R121 est spécialement conçu pour les installations solaires sur toit en tuiles . La configuration de montage finale doit être sélectionnée en fonction du type de tuile et de la structure du toit spécifiques.
Le R121 prend en charge les modules solaires d'une épaisseur de module de 30 à 38 mm et d'une largeur de module allant jusqu'à 1 134 mm , selon les spécifications du produit.
Les principaux matériaux spécifiés pour le R121 sont l'aluminium AL6005-T5 et l'acier inoxydable SUS304..
La vitesse du vent de conception spécifiée est de 30 m/s . La conception réelle du projet doit tenir compte des conditions de vent locales, de la structure du toit, de la disposition du montage et des exigences techniques.
La charge de neige de calcul spécifiée est de 0,70 kN/m² . Les calculs structurels spécifiques au projet doivent être effectués conformément aux conditions locales et aux normes applicables.
Oui. Le R121 est doté d'un système de rail à connexion rapide et de deux pinces milieu/extrémité , conçues pour simplifier la connexion des composants et l'installation du module PV.
Oui. Le produit a été utilisé dans des projets solaires en Europe et les matériaux du produit présentent une documentation de certification CE et ETN . La conformité spécifique au projet doit être confirmée auprès de Kseng avant l'installation.
