Tuile KS R061
Kseng
Le système de montage solaire sur toit en tuiles Kseng R061 est une solution de montage photovoltaïque au-dessus du toit conçue pour les toits en pente en tuiles avec des structures à poutres en bois. Le système utilise le crochet de toit en tuiles HA-1101 pour connecter le rail de montage en aluminium R061 à la structure du toit et est conçu pour l'installation de panneaux solaires orientés portrait.
Le système R061 prend en charge des modules PV jusqu'à 2 350 mm de longueur et 1 350 mm de largeur , avec une épaisseur de module de 30 à 38 mm . Il convient aux toits de tuiles avec une pente de toit allant jusqu'à 75° et constitue une solution de montage pratique pour les projets solaires photovoltaïques résidentiels et autres sur les toits.
Le R061 est spécialement conçu pour le montage photovoltaïque sur toiture en tuiles . Le crochet de toit HA-1101 assure la connexion entre la structure du toit en tuiles et le rail de montage solaire tout en permettant un ajustement en fonction de la configuration des tuiles.

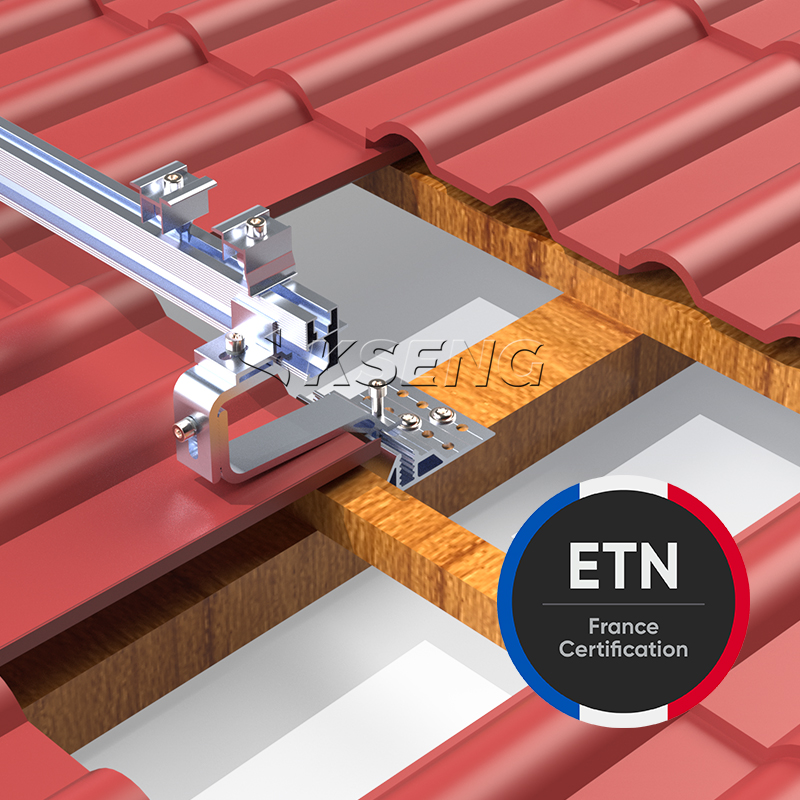

Le système R061 est conçu pour les toitures soutenues par des poutres en bois . Le crochet de toit HA-1101 est fixé à la poutre en bois de support à l'aide des vis à bois FA-0985 spécifiées.
Le crochet de toit HA-1101 comporte des positions de connexion réglables qui permettent aux installateurs d'ajuster le crochet en fonction de la structure du toit et de la position des tuiles. Un réglage approprié permet d'éviter les interférences entre le crochet de montage et les tuiles.
Le système de montage R061 est conçu pour l'installation de modules photovoltaïques orientés portrait , offrant une configuration de montage définie pour les panneaux solaires sur le toit.
Le rail de montage en aluminium R061 peut être connecté à l'aide de l' épissure de rail SR-8001 lorsqu'une longueur de rail supplémentaire est requise. Cela permet à plusieurs sections de rail de former une structure de montage continue.
Le système R061 comprend les principaux composants requis pour une installation photovoltaïque sur un toit en tuiles, notamment le rail R061, le crochet de toit HA-1101, l'épissure de rail SR-8001, la pince centrale CM-0163, la vis à bois FA-0985 et le capuchon de rail DG-0042.
| Détails | des spécifications |
|---|---|
| Type de produit | Système de montage solaire sur toit en tuiles |
| Type de montage | Au-dessus du toit |
| Type de toit | Toit en tuiles / Toit en pente |
| Pente maximale du toit | ≤ 75° |
| Structure du toit | Poutre en bois |
| Orientation du module photovoltaïque | Portrait |
| Longueur maximale du module | ≤ 2350 millimètres |
| Largeur maximale du module | ≤ 1350 millimètres |
| Épaisseur du module | 30 à 38 mm |
| Tableau de référence | 1 × 4 |
| Rail de montage | R061 |
| Crochet de toit | HA-1101 |
| Épissure de rail | SR-8001 |
| Pince intermédiaire | CM-0163 |
| Vis à bois | FA-0985 |
| Capuchon de rail | DG-0042 |
Le système de montage solaire sur toit en tuiles Kseng R061 se compose des composants principaux suivants :
 |  |  |

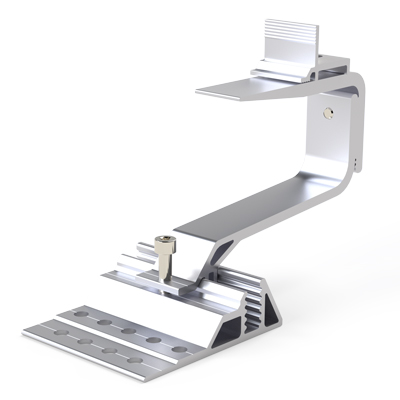

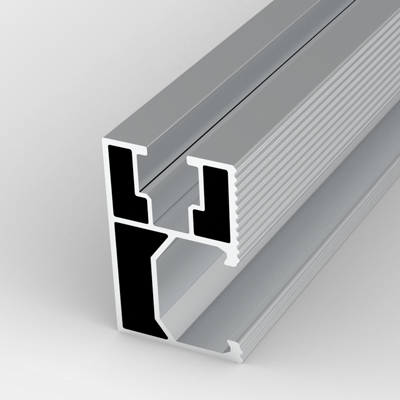

Rail de montage solaire R061 | Crochet de toit en tuiles HA-1101 | CM-0163 Pince d'extrémité moyenne |

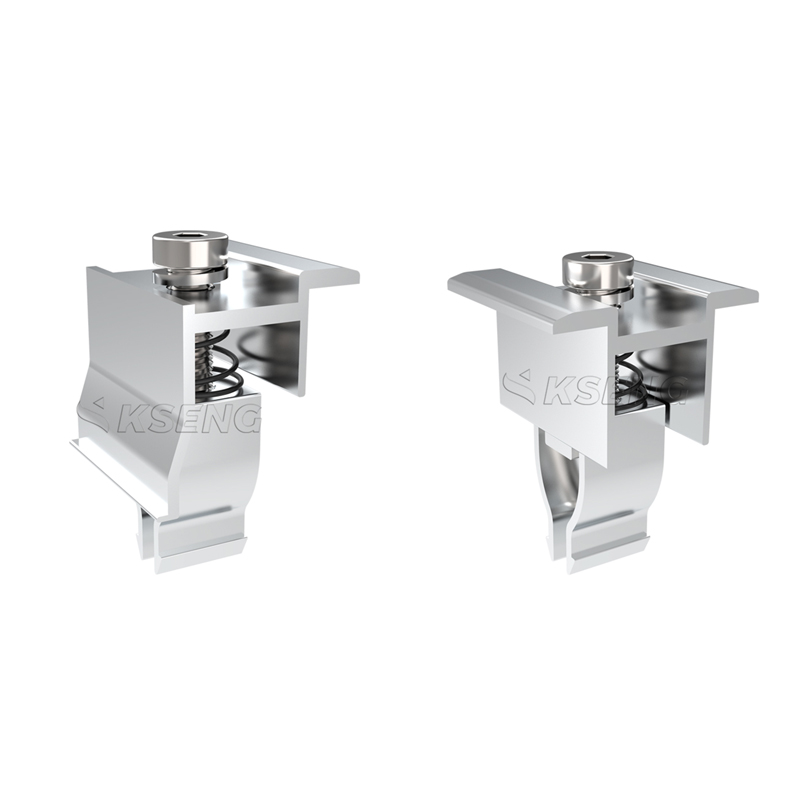

Le rail R061 constitue le principal support structurel pour les modules photovoltaïques et se connecte aux crochets de toit HA-1101. | Le crochet de toit HA-1101 relie le rail de montage R061 à la structure en poutres en bois sous le toit en tuiles. Ses points de connexion réglables aident les installateurs à positionner correctement le crochet en fonction de la structure du toit. | La pince d'extrémité intermédiaire CM-0163 sécurise les modules PV adjacents au rail de montage R061. |
 |  |  |

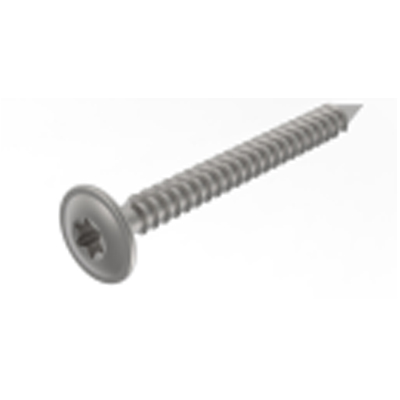

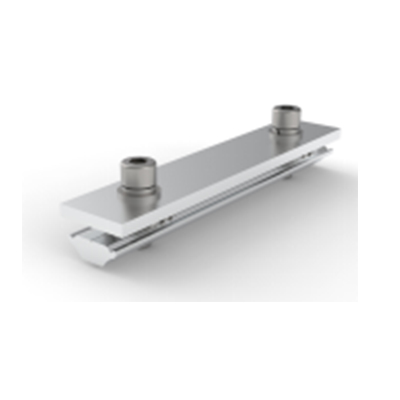

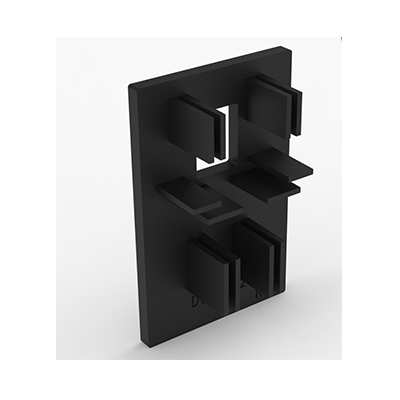

Épissure de rail SR-8001 | FA-0985 Vis à bois | Capuchon de rail DG-0042 |
L'épissure de rail SR-8001 est utilisée pour connecter deux rails de montage R061 lorsqu'un rail continu plus long est requis. | La vis à bois FA-0985 est utilisée pour fixer le crochet de toit HA-1101 à la poutre en bois de support. | Le capuchon de rail DG-0042 est installé à l'extrémité du rail de montage R061 pour compléter l'assemblage du rail. |
Le système de montage solaire sur toiture en tuiles R061 est conçu pour :
Toits de tuiles
Toits en pente
Structures de toit en poutres en bois
Installations photovoltaïques en surface
Réseaux de panneaux solaires orientés portrait
Le système prend en charge les modules solaires avec :
Longueur maximale : 2350 mm
Largeur maximale : 1350 mm
Épaisseur du module : 30 à 38 mm
La pente maximale spécifiée du toit est de 75°.
Le processus d'installation du R061 est conçu autour de la structure du toit, de la position des tuiles et de la disposition des modules photovoltaïques.

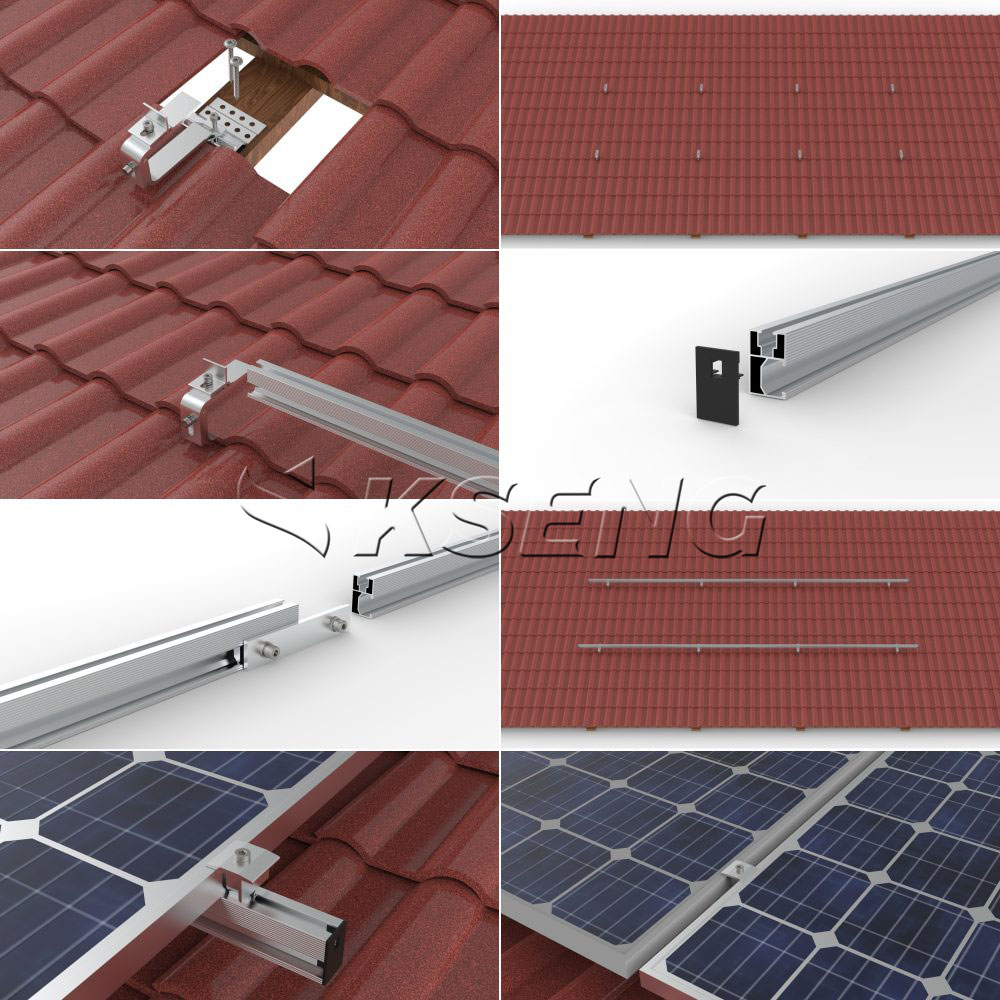

Avant l'installation, déterminez la position et l'espacement des poutres en bois sous le toit de tuiles. Les positions des poutres sont utilisées pour déterminer les emplacements de fixation des crochets de toit HA-1101.
Retirez la tuile à l'emplacement d'installation choisi et positionnez le crochet de toit HA-1101 sur la poutre en bois de support.
Ajustez la position du crochet de manière à ce qu'il offre un dégagement suffisant par rapport aux tuiles environnantes.
Fixez le crochet de toit HA-1101 à la poutre en bois à l'aide des vis à bois FA-0985 spécifiées.
Vérifiez la position et l'alignement du crochet avant de serrer complètement les vis de fixation.
Placez le rail de montage R061 sur les crochets de toit HA-1101 installés.
Positionnez le rail selon la disposition du module PV et fixez-le via la connexion de fixation du rail.
Si une longueur de rail supplémentaire est requise, utilisez l'épissure de rail SR-8001 pour connecter les rails R061 adjacents.
Assurez-vous que l'épissure est correctement engagée dans le rail avant de sécuriser la connexion.
Installez le capuchon de rail DG-0042 à l'extrémité du rail de montage après avoir terminé l'assemblage du rail.
Placez les modules PV sur les rails de montage R061 dans l'orientation portrait spécifiée.
Positionnez les modules selon la disposition du projet.
Utilisez les pinces centrales CM-0163 et les composants de fixation d'extrémité applicables pour fixer les modules solaires aux rails de montage.
Vérifiez l'alignement du module et toutes les connexions mécaniques après l'installation.
Avant d'installer le système de montage solaire sur toit en tuiles R061, les installateurs doivent inspecter l'état des tuiles et de la structure de support.
L'installation doit prendre en compte :
Structure du toit et position des poutres en bois
Type et état des tuiles
Pente du toit
Dimensions des modules photovoltaïques
Épaisseur du module photovoltaïque
Conditions locales de vent et de neige
Espacement de montage requis
Exigences locales applicables en matière de construction et d’électricité
L'espacement final des crochets, la disposition des rails, la méthode de fixation et la configuration structurelle doivent être déterminés en fonction des conditions réelles du projet et des exigences techniques.
Le système de montage solaire sur toit en tuiles Kseng R061 peut être utilisé pour une gamme d'applications photovoltaïques sur toit, notamment :
Installations solaires sur toit de tuiles résidentielles
Systèmes photovoltaïques pour toits en pente
Structures de toit avec poutres en bois
Projets de panneaux solaires résidentiels
Systèmes photovoltaïques sur toit de petite et moyenne taille
Nouvelles installations solaires sur les toits de tuiles existants
Le R061 est développé spécifiquement pour les toits en tuiles et utilise un crochet de toit HA-1101 dédié pour la connexion au toit.
Le HA-1101 offre un positionnement réglable pour s'adapter à différentes configurations de toit en tuiles et maintenir l'espace libre par rapport aux tuiles.
Le système prend en charge des modules PV jusqu'à 2 350 × 1 350 mm avec une épaisseur de module de 30 à 38 mm..
Le système R061 combine le rail de montage, le crochet de toit, l'épissure de rail, les pinces de module, les vis à bois et les capuchons de rail dans une solution de montage photovoltaïque intégrée sur le toit.
Le système fournit une séquence d'installation définie depuis la mesure des poutres en bois et l'installation des crochets de toit jusqu'à l'assemblage des rails et la fixation des modules photovoltaïques.
Produit : Système de montage solaire pour toit en tuiles R061
Type de toit : Toit en tuiles / Toit en pente
Type de montage : Au-dessus du toit
Structure du toit : Poutre en bois
Pente du toit : ≤75°
Orientation du module : Portrait
Taille maximale du module : 2350 × 1350 mm
Épaisseur du module : 30-38 mm
Matrice de référence : 1 × 4
Crochet de toit : HA-1101
Rail : R061
Épissure du rail : SR-8001
Pince centrale : CM-0163
Vis à bois : FA-0985
Capuchon de rail : DG-0042
Le Kseng R061 est un système de montage solaire au-dessus du toit conçu pour installer des modules photovoltaïques sur des toits en pente en tuiles. Il utilise le crochet de toit HA-1101 pour relier le rail de montage R061 à une structure de toit en poutres en bois.
Le R061 est conçu pour les toitures en tuiles et les toits en pente . La pente maximale spécifiée du toit est de 75°.
Le système R061 est conçu pour les structures de toiture en poutres en bois . Le crochet de toit HA-1101 est fixé à la poutre en bois de support à l'aide de vis à bois FA-0985.
Le système prend en charge des modules PV jusqu'à 2 350 mm de longueur et 1 350 mm de largeur , avec une épaisseur de module de 30 à 38 mm..
Oui. Le système R061 est spécifié pour l'installation de modules PV orientés portrait.
Les principaux composants comprennent le rail de montage R061, le crochet de toit HA-1101, l'épissure de rail SR-8001, la pince centrale CM-0163, la vis à bois FA-0985 et le capuchon de rail DG-0042..
Le crochet de toit HA-1101 est positionné sur la poutre en bois de support sous le toit de tuiles et fixé à l'aide de vis à bois FA-0985. La position du crochet doit être ajustée pour éviter toute interférence avec les tuiles.
Lorsqu'une longueur de rail supplémentaire est requise, deux rails R061 peuvent être connectés à l'aide de l' épissure de rail SR-8001..
La pente de toit maximale spécifiée pour le système R061 est de 75°.
Oui. Le R061 est conçu pour les toits en tuiles et peut être utilisé pour les installations photovoltaïques résidentielles sur les toits où la structure du toit et les conditions du projet répondent aux exigences du système.
