La sélection du mauvais système de rayonnage présente des risques géotechniques critiques. Cela gonfle les dépenses en capital initiales en raison d’une main-d’œuvre excessive. Ce faux pas met également en péril l’intégrité structurelle de votre actif solaire sur 25 ans. Un déploiement réussi nécessite une planification minutieuse. Vous devez faire correspondre la structure et les fondations des rayonnages à la topographie spécifique du site. La composition du sol, les charges de vent régionales et les fortes accumulations de neige sont très importantes. Les objectifs LCOE à long terme dictent également votre réussite finale. Sans stratégie claire, les variables mineures du site se transforment rapidement en retards de déploiement majeurs.
Ce guide classe les principaux types de systèmes solaires montés au sol par fondation, matériau et conception structurelle. Nous fournissons un cadre d'évaluation transparent aux développeurs de projets, aux EPC et aux acheteurs commerciaux. Vous apprendrez à naviguer dans les dures réalités géotechniques. Vous découvrirez également comment équilibrer efficacement les compromis en matière de capital matériel. Enfin, nous explorons des revêtements avancés et des conceptions structurelles spécialisées pour optimiser votre prochain déploiement à grande échelle.
Les réalités géotechniques dictent les choix de fondations ; il n'existe pas de solution de montage universelle.
La sélection des matériaux (par exemple, l'aluminium par rapport à l'acier Zn-Al-Mg) dicte l'équilibre entre les coûts d'approvisionnement initiaux et l'exploitation et la maintenance à long terme (résistance à la corrosion).
Les structures non traditionnelles telles que les panneaux verticaux modifient les modèles financiers pour les projets agrivoltaïques et à haute latitude.
La présélection des achats doit donner la priorité à la conformité aux codes locaux (par exemple, ASCE 7), aux tests de charge statique/dynamique et aux délais d'installation réalistes par rapport aux coûts des matières premières.
L'évaluation des structures solaires nécessite plus que la simple comparaison des prix des matériaux. Vous devez effectuer une analyse globale du site. Cette analyse vous garantit de choisir un système capable de supporter des décennies de stress environnemental. Nous évaluons ces systèmes selon trois dimensions critiques.
Le sol sous votre panneau solaire dicte chaque décision de fondation. La cohésion des sols joue un rôle majeur dans la stabilité. Les sols sableux n'ont pas la friction nécessaire pour retenir les pieux battus lors des événements de soulèvement. L'argile dense offre un excellent pouvoir de tenue mais se dilate lorsqu'elle est mouillée. La profondeur du substrat rocheux est une autre variable critique. Frapper un substrat rocheux peu profond à mi-chemin dans une tranchée oblige à un pivotement coûteux par rapport aux pieux standards.
Les lignes de gel nécessitent également une attention particulière dans les climats plus froids. Les installateurs doivent enfoncer les fondations en dessous de la profondeur maximale de gel. Sinon, le soulèvement dû au gel poussera les pieux vers le haut. Ce mouvement tord le rayonnage et brise les modules solaires. Enfin, un nivellement sévère des terres limite la viabilité des fondations. Les pentes abruptes nécessitent des joints articulés spécialisés et des longueurs de pieux personnalisées pour maintenir un plan de module uniforme.
Le financement de projets solaires nécessite un équilibre délicat entre les dépenses en capital initiales (CAPEX) et les dépenses opérationnelles à long terme (OPEX). Les coûts des machines lourdes dominent la phase d’installation initiale. La location de batteurs de pieux hydrauliques augmente rapidement les CAPEX. Cependant, ces machines réduisent considérablement les heures de travail humain.
Les choix de matériaux ont un impact direct sur les OPEX. Vous pourriez économiser de l’argent en achetant d’emblée de l’acier galvanisé standard. Pourtant, la galvanisation standard peut échouer dans les sols à forte salinité. Cette panne accélère la rouille. L’atténuation active de la rouille et les réparations structurelles sur une durée de vie de 25 ans consomment facilement ces économies initiales. L’efficacité de l’utilisation des terres entre également en compte dans cet équilibre. Les aménagements à haute densité réduisent les coûts d'acquisition des terres mais compliquent la gestion de la végétation. Vous devez peser ces réalités de maintenance à long terme pendant la phase d’approvisionnement.
Une défaillance structurelle est un résultat inacceptable pour tout actif solaire. Vous devez vous assurer que le système sélectionné répond aux normes d’ingénierie régionales rigoureuses. Aux États-Unis, les ingénieurs s'appuient fortement sur les directives ASCE 7. Ces codes dictent les limites exactes de la vitesse du vent et de la charge de neige en fonction des données du comté.
Les régions côtières nécessitent des rayonnages conçus pour résister au cisaillement du vent provoqué par un ouragan. Les régions du Nord exigent une capacité de charge de neige élevée pour empêcher les cadres en aluminium de se déformer sous la glace épaisse. Les exigences sismiques dictent également les tolérances de connexion dans les zones sujettes aux tremblements de terre. Cependant, vous devez éviter une ingénierie excessive du système. Exiger une épaisseur d’acier excessive pour un site intérieur plat et peu exposé au vent gonfle inutilement les coûts. Une ingénierie intelligente adapte exactement l’épaisseur du métal à la menace environnementale vérifiée.
Chaque panneau solaire nécessite une connexion solide à la terre. La fondation transfère en toute sécurité les charges environnementales des panneaux vers le sol. Nous classons ces systèmes en fonction de la manière dont ils s'ancrent dans le sol.
Les ancrages en béton offrent une stabilité maximale lorsque la pénétration traditionnelle du sol est impossible. Vous déployez ces systèmes sur des sites soumis à de sévères restrictions souterraines.
Mécanisme : Cette approche utilise des semelles en béton coulées sur place, des blocs préfabriqués ou des cuves lestées. Les installateurs placent les rayonnages directement sur ces lourds ancrages en béton. Le poids du béton empêche le système de se soulever en cas de vents violents.
Idéal pour : Nous recommandons fortement le support au sol pour fondation en béton pour les friches industrielles et les décharges fermées. Les réglementations environnementales interdisent d’enfoncer des pieux en acier dans les décharges. Les pieux perceraient la géomembrane protectrice sous le sol. Les fondations en béton reposent en toute sécurité sur la surface. Ils excellent également sur les terrains rocheux où les marteaux-pieux ne peuvent pas pénétrer. Les sols très corrosifs nécessitent également du béton pour protéger les composants en acier d'une dégradation rapide.
Risques de mise en œuvre : Le béton introduit des obstacles logistiques importants. Les coûts élevés de transport des matériaux impactent fortement les budgets des sites éloignés. Le coulage du béton sur place nécessite des délais d'installation plus longs en raison des périodes de durcissement obligatoires. Cette méthode se caractérise également par une plus grande dépendance au travail. Les équipes doivent construire des coffrages, couler du ciment et niveler les semelles manuellement.
Lorsque les conditions du sol le permettent, la pénétration directe dans le sol permet un déploiement rapide. Ces fondations dominent le marché de l’énergie solaire à grande échelle.
Mécanisme : Les installateurs utilisent des machines hydrauliques pour enfoncer les poteaux en acier directement dans le sol. La friction entre le sol et l’acier maintient le pieu fermement en place. Alternativement, les vis de terre comportent des filetages hélicoïdaux. Les machines forent ces vis massives dans la terre, offrant une excellente résistance à l'arrachement.
Comparaison : Les pieux battus offrent un déploiement beaucoup plus rapide que le béton. Ils réduisent considérablement les coûts de main-d’œuvre. Une équipe qualifiée peut enfoncer des centaines de pieux en une seule journée. Cependant, cette méthode reste strictement tributaire de conditions de sol favorables. Vous ne pouvez pas utiliser de pieux battus si le site contient une cohésion minimale ou de grandes strates rocheuses. Les vis de terre supportent mieux les sols meubles et sableux que les pieux droits, mais elles échouent toujours contre le substrat rocheux solide.
Le matériau structurel dicte à la fois l’expérience d’installation et la durabilité à long terme de la baie. Les développeurs choisissent principalement entre l'aluminium léger et les alliages d'acier avancés.
L'aluminium offre des avantages métallurgiques distincts pour relever des défis environnementaux spécifiques. Il constitue une excellente alternative à l’acier lourd.
Évaluation : L'aluminium est naturellement résistant à l'oxydation. Il forme une couche d'oxyde protectrice microscopique lors de l'exposition à l'air. Cette couche empêche une corrosion structurelle profonde. L'aluminium est également très malléable, ce qui permet aux fabricants d'extruder facilement des profils complexes et personnalisés. Plus important encore, il est nettement plus léger que l’acier.
Cas d'utilisation : vous devez déployer un support au sol en aluminium dans des environnements côtiers à forte salinité aérienne. Le métal résiste exceptionnellement bien au brouillard salin. Il brille également dans les projets nécessitant une manipulation manuelle rapide sur site. Les travailleurs peuvent soulever et positionner les rails en aluminium sans utiliser de machinerie lourde. Enfin, les sites soumis à des restrictions strictes en matière de poids du sol bénéficient grandement de cette structure légère.
Lentille sceptique : L’aluminium est soumis à une plus grande volatilité du marché des matières premières. Cette imprévisibilité complique les budgets d’approvisionnement à long terme. De plus, il comporte généralement un CAPEX initial plus élevé que l’acier galvanisé standard. L'aluminium a également une résistance à la traction inférieure à celle de l'acier. Cette réalité nécessite souvent des profils structurels plus épais pour atteindre des valeurs de charge de vent similaires.

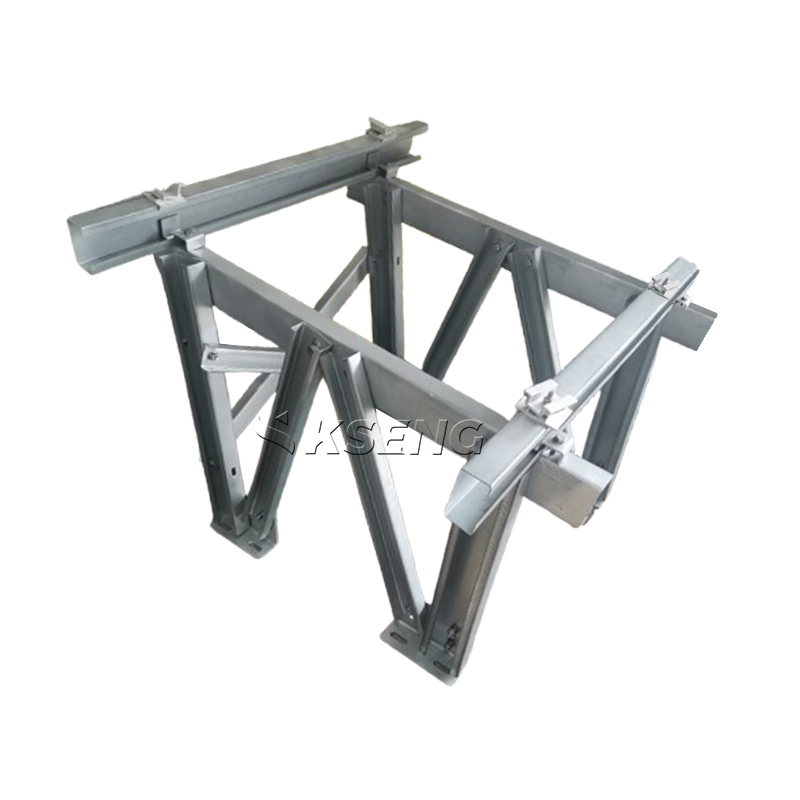

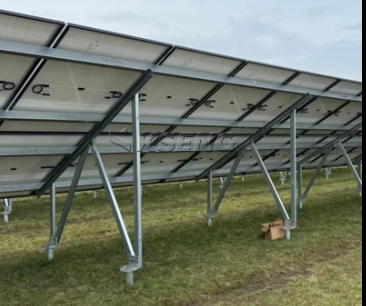

La galvanisation à chaud standard perd du terrain face aux revêtements métalliques avancés. L’acier zinc-aluminium-magnésium représente la pointe de la protection structurelle.
Évaluation : Cet acier avancé utilise un revêtement d’alliage unique. Le zinc, l'aluminium et le magnésium se combinent pour offrir une résistance supérieure à la corrosion. Cet alliage offre une remarquable propriété « d’auto-guérison ». Lorsque les installateurs coupent le métal ou soudent les joints sur place, la couche riche en magnésium migre sur l'acier exposé. Cette réaction chimique scelle la plaie, surpassant considérablement la galvanisation à chaud traditionnelle.
Cas d'utilisation : un support au sol en acier Zn-Al-Mg est idéal pour les projets à grande échelle. Ces chantiers exigent une rigidité structurelle maximale. L’acier répond facilement aux exigences élevées d’endurance aux charges de vent. Il offre un LCOE optimisé sur une durée de vie de 30 ans en éliminant pratiquement les coûts de décontamination à mi-vie.
Lentille sceptique : L’acier reste incroyablement lourd. Ce poids de composant plus lourd augmente la logistique d’expédition. Cela brûle rapidement les budgets de transport. Les installateurs ont strictement besoin de machinerie lourde pour le placement. La manipulation manuelle de ces grandes poutres en acier est très inefficace et présente des risques pour la sécurité.
Comparaison des matériaux pour les rayonnages au sol
| Acier en | alliage d'aluminium | Zn-Al-Mg |
|---|---|---|
| Résistance à la corrosion | Excellent (oxydation naturelle) | Supérieur (revêtement auto-cicatrisant) |
| Poids du composant | Léger (Manipulation manuelle possible) | Lourd (nécessite des machines) |
| CAPEX initiaux | Généralement plus élevé | Modéré |
| Résistance à la traction | Modéré | Très élevé |
| Meilleur environnement | Zones côtières / marines C5 | Zones à grande échelle/vents violents |
Au-delà des fondations et des matériaux, la conception géométrique de la structure influence fortement le rendement énergétique. Choisir la bonne orientation maximise les rendements financiers.
La plupart des baies commerciales utilisent des structures à inclinaison fixe. Ils maintiennent les panneaux selon un angle statique optimisé pour la latitude locale. Les systèmes fixes offrent une fiabilité absolue car ils manquent de pièces mobiles. Les trackers à un et deux axes suivent activement le soleil dans le ciel. Les trackers augmentent considérablement le rendement énergétique. Cependant, ils introduisent des composants mécaniques mobiles. Ces moteurs et roulements nécessitent des budgets de maintenance stricts. Les développeurs doivent équilibrer le rendement plus élevé avec l’inévitable OPEX mécanique.
Les réseaux traditionnels orientés vers le sud consomment d’énormes quantités de terres. Les systèmes verticaux inversent complètement cette dynamique, introduisant de nouvelles possibilités pour les sites contraints.
Évaluation : les installateurs construisent ces panneaux verticalement selon un angle strict de 90 degrés. Ils utilisent généralement des modules bifaciaux. Les panneaux sont orientés Est et Ouest. Cette orientation capture le soleil de pointe du matin et du soir. Il crée une courbe de génération d'énergie unique en forme de « M ». Cette courbe s'aligne souvent mieux sur les pics de demande du réseau qu'une courbe solaire traditionnelle en milieu de journée.
Cas d'utilisation : Le support vertical au sol domine le secteur agrivoltaïque en pleine croissance. La conception verticale laisse de larges avenues entre les rangées. Cela permet aux machines agricoles lourdes, aux tracteurs et aux moissonneuses-batteuses de passer facilement. Les agriculteurs peuvent cultiver des cultures parallèlement à la production d’énergie. Les réseaux verticaux excellent également dans les zones à forte accumulation de neige. Ils ne présentent aucun problème de déneigement, car la neige ne peut tout simplement pas s’accumuler sur une surface verticale. Ils fonctionnent également à merveille comme clôtures de délimitation de propriété.
Risques de mise en œuvre : les structures verticales sont confrontées à une physique unique. L'angle de 90 degrés agit comme un mur massif. Il capte le vent, créant un important « effet de voile ». Cela nécessite une ingénierie stricte en matière de charge de vent. Les ingénieurs doivent spécifier des fondations beaucoup plus profondes pour contrecarrer ce cisaillement latéral. De plus, les développeurs doivent ajuster leurs modèles financiers. Les profils de rendement diffèrent considérablement des configurations traditionnelles orientées au sud.
L'acquisition d'un système de montage au sol nécessite un processus de validation logique, étape par étape. Sauter ces étapes garantit des dépassements de budget et des retards d’installation. Suivez cette séquence pour sécuriser la bonne plate-forme de rayonnage.
Exécutez un test de traction géotechnique. Ne sélectionnez jamais un type de fondation sur la base d’hypothèses ou de données sur des propriétés adjacentes. Obliger le sondage du sol sur place. Effectuer des tests physiques d’arrachement axial et latéral. Ces tests valident l’adéquation exacte des fondations. Ils prouvent si le sol peut réellement retenir le pieu spécifié sous l'effet du vent.
Mapper les fonctionnalités aux résultats du projet. Alignez vos choix matériels avec les réalités économiques locales. Par exemple, si les taux de main-d’œuvre locale sont exceptionnellement élevés, une surindexation sur une structure en aluminium facile à assembler est financièrement logique. La réduction des heures de travail coûteuses peut facilement compenser le CAPEX plus élevé de l’aluminium lui-même.
Garantie vétérinaire et bancabilité. Examinez la garantie du fabricant par rapport à vos conditions environnementales réelles. De nombreuses garanties contiennent des exclusions cachées. Vous devez vérifier si la garantie du revêtement Zn-Al-Mg couvre effectivement les environnements marins C5. Une garantie ne sert à rien si elle exclut les zones à forte salinité lorsque votre site borde l’océan.
Demander une ingénierie de valeur. Engagez des ingénieurs en structure dès le début de la phase de conception. Mettez-les au défi de supprimer le poids métallique inutile. Ils peuvent ajuster l’espacement des poutres ou la profondeur des pieux en fonction de la topographie exacte. Cette ingénierie de valeur maintient la conformité aux codes locaux tout en réduisant le tonnage total d'acier et les coûts d'expédition.
Le déploiement d’un actif solaire fiable nécessite un alignement minutieux des réalités du site et des capacités structurelles. Le bon système de montage au sol harmonise les données géotechniques, la science des matériaux et les objectifs LCOE à long terme. Vous ne pouvez pas enfoncer un pieu battu dans le substrat rocheux, ni déployer de l'acier standard dans des zones marines difficiles. L'aluminium offre une maniabilité et une résistance à la corrosion incroyables. L'acier avancé Zn-Al-Mg offre une rigidité structurelle inégalée et une longévité auto-réparatrice. En outre, des conceptions verticales innovantes ouvrent la voie à des opportunités de terres à double usage que l’on croyait auparavant impossibles.
Prenez des mesures immédiates pour protéger votre investissement. Lancez dès aujourd’hui une étude complète du site. Obtenez des rapports géotechniques détaillés avant d’effectuer tout dépôt de matériaux. Demandez des modèles de charges structurelles précis auprès de fournisseurs de rayonnages agréés. En donnant la priorité à la validation technique plutôt qu'aux coûts des matières premières, vous garantissez que votre panneau solaire produit une énergie rentable pour les décennies à venir.
R : Le coût dépend fortement du sol de votre site. Les pieux battus sont généralement l’option la moins chère. Ils nécessitent moins de main d’œuvre et se déploient rapidement. Toutefois, cela n’est vrai que si les conditions du sol permettent la conduite. Si votre site contient un substrat rocheux peu profond, vous devez utiliser des fondations en béton. Le béton nécessite plus de main d’œuvre et de matériaux, ce qui augmente les coûts initiaux.
R : Ils durent beaucoup plus longtemps. Les revêtements Zn-Al-Mg offrent une durabilité exceptionnelle. Le magnésium crée au fil du temps une couche protectrice dense. Cette couche procure un effet « d'auto-guérison ». Lorsque les installateurs coupent ou rayent le métal, le revêtement migre pour protéger l'acier exposé. Cela prolonge la durée de vie structurelle bien au-delà de la galvanisation à chaud traditionnelle.
R : Oui, ils le peuvent. Cependant, ils nécessitent une ingénierie stricte. Les réseaux verticaux sont confrontés à un cisaillement de vent important en raison de « l'effet de voile ». Les ingénieurs doivent spécifier des fondations plus profondes pour contrecarrer ces forces latérales. Ils utilisent également des profils structurels renforcés. Une modélisation appropriée garantit qu'ils respectent les réglementations locales en matière de vitesse du vent sans échec.
R : Oui, ils le font souvent. Couler du béton introduit des préoccupations environnementales. Les autorités locales peuvent exiger des rapports détaillés sur l'impact environnemental. Cela est particulièrement vrai pour les habitats sensibles. En revanche, les pieux en acier amovibles font généralement l’objet d’autorisations plus simples. Ils ne modifient pas de façon permanente la chimie du sol ou les schémas de drainage.
