Pour les EPC et les installateurs solaires, les marges bénéficiaires du montage au sol sont gagnées ou perdues lors de la phase de conception et de préparation du site. Naviguer sur un terrain imprévisible nécessite une précision absolue avant que la première pièce d’acier n’arrive sur le site. Des choix de fondations inadaptés ou des systèmes de rayonnages sous-conçus entraînent régulièrement des échecs d'inspection, des délais bloqués et des budgets de main d'œuvre explosés. Les installateurs découvrent souvent trop tard qu’une mauvaise planification initiale entraîne d’énormes retards de construction en aval. Nous avons créé ce guide pour fournir aux décideurs techniques un cadre clair et fondé sur des preuves pour évaluer les structures montées au sol. Vous apprendrez à atténuer efficacement les risques géotechniques. Nous vous montrerons également comment sélectionner les bonnes configurations de rayonnages pour garantir une exécution fluide des projets commerciaux et utilitaires. Chaque site présente des défis uniques, allant des profils de sol irréguliers aux réglementations rigoureuses en matière de charge de vent. En standardisant votre processus d’évaluation, vous protégez la rentabilité du projet et garantissez l’intégrité structurelle.
Les réalités géotechniques dictent les choix de fondations ; sauter un test de traction annule souvent toute économie de matériel initial.
Les systèmes de montage sur pieux au sol restent la norme industrielle pour les sols cohérents, tandis que les vis solaires au sol constituent une solution de repli nécessaire pour les terrains rocheux ou denses.
L'optimisation de la conception de votre système solaire à montage au sol nécessite d'équilibrer les charges nominales locales (conformité ASCE 7) avec des matériaux structurels économes en main d'œuvre, comme un rack de montage au sol en aluminium..
La sélection d'un partenaire de rayonnage doit dépendre de son support technique interne, de ses dessins structurels estampillés et de ses tolérances d'installation.
La fondation constitue le point d’ancrage crucial pour l’ensemble de votre projet. Il s’agit de la variable à risque le plus élevé parmi tous les réseaux montés au sol. Vous devez évaluer avec précision les conditions du sous-sol avant de commander des matériaux. La sélection d’une mauvaise base fait grimper rapidement les coûts de main-d’œuvre. Cela oblige également les équipes à faire appel à des machines lourdes et coûteuses à la dernière minute.
Différentes compositions de sol nécessitent des stratégies de fondation spécifiques. Nous classons les solutions en trois méthodologies principales.
Pieux battus
Un système de montage sur pieux au sol reste le choix le plus courant pour les sites commerciaux. Il fonctionne mieux dans les sols limoneux, argileux et cohésifs contenant un minimum de roches. Les pieux battus offrent le temps d'installation le plus rapide par mégawatt. Ils affichent également le coût initial du matériel le plus bas. Cependant, vous faites face à un risque de refus majeur en terrain rocailleux. Lorsqu’un pieu touche un substrat rocheux solide, vous devez pré-percer les trous. Cette étape inattendue augmente considérablement les dépenses de main d’œuvre et d’équipement.
Ancrages hélicoïdaux
Lorsque vous rencontrez des sols rocheux, denses ou très variés, les pieux battus échouent souvent. Dans ces scénarios, une vis de terre solaire constitue une alternative nécessaire et robuste. Les vis de terre contournent les obstacles souterrains mineurs sans subir de refus. Ils offrent une résistance à l’arrachement exceptionnellement élevée. Nous les recommandons fortement pour les régions confrontées à des gelées extrêmes. Les fils s'enferment dans le sol sous la ligne de gel, empêchant ainsi les déplacements saisonniers.
Fondations lestées (blocs de béton)
Certains sites interdisent totalement la pénétration dans le sol. Les décharges, les friches industrielles et les sols hautement corrosifs nécessitent un ancrage au niveau de la surface. Les fondations lestées en béton n’offrent aucune perturbation du sol. Le compromis implique des coûts de béton extrêmement élevés. De plus, le déplacement de blocs de béton lourds augmente la complexité de la logistique sur le site.
Ne devinez jamais la composition de votre sol. Vous devez exiger un rapport géotechnique complet. Poursuivez cela en effectuant des tests de traction sur site avant de vous engager dans une méthodologie de fondation. Ignorer le test de traction annule presque toujours les économies de matériaux que vous pensiez réaliser.
Matrice de sélection des fondations
| Type de fondation | Conditions de sol idéales | Avantage principal | Risque clé de mise en œuvre |
|---|---|---|---|
| Pieux battus | Sol limoneux, argileux, cohérent | Vitesse d'installation la plus rapide | Refus en terrain rocheux |
| Vis de terre | Rocheux, dense, sujet au gel | Haute résistance à l'arrachement | Installation un peu plus lente |
| Blocs lestés | Décharges, friches industrielles | Pénétration nulle au sol | Coût logistique du béton élevé |

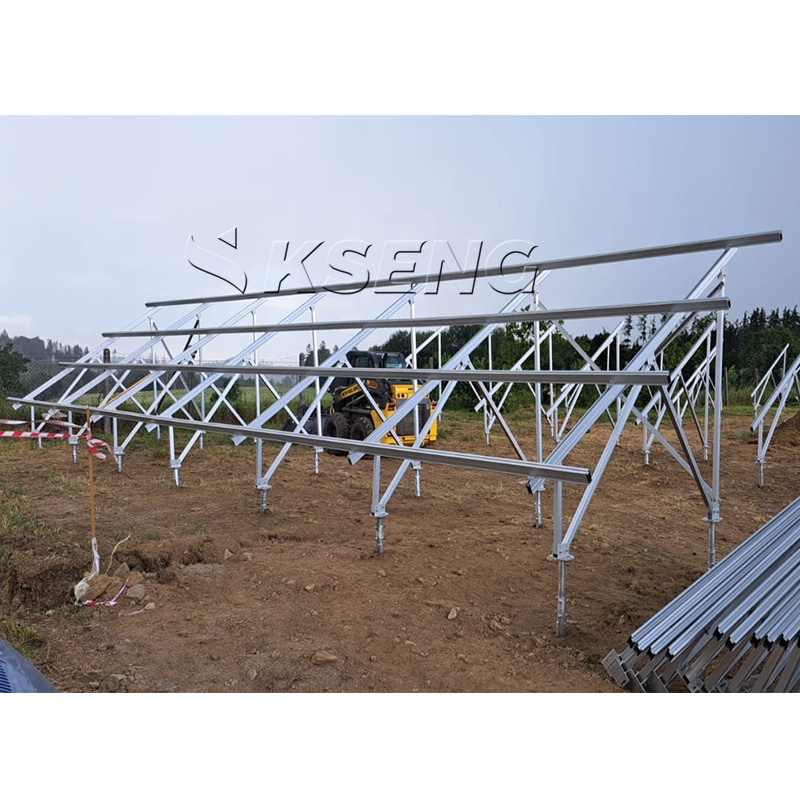

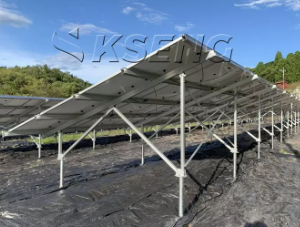

Votre choix de matériau de structure influence fortement la logistique d’expédition. Cela dicte également l’efficacité de la manipulation sur site et les responsabilités de maintenance à long terme. Choisir un système de montage solaire au sol, c'est choisir entre l'acier et l'aluminium. Chaque métal répond à des objectifs environnementaux et financiers distincts.
L’acier galvanisé de gros calibre domine les projets solaires à grande échelle. Il offre une résistance à la traction supérieure. Cela rend l’acier idéal pour les zones de vents violents et de fortes charges de neige. L’acier reste très rentable lorsqu’il est acheté en grandes quantités. Cependant, le poids de l'acier nécessite des machines lourdes pour le déchargement et la préparation sur site. De plus, l’acier reste sensible à une éventuelle rouille. Si la couche de zinc galvanisée subit des rayures lors de l'installation, la corrosion commencera inévitablement.
Pour une alternative plus légère, de nombreux installateurs se tournent vers un rack de montage au sol en aluminium . L’aluminium présente une résistance naturelle extrêmement élevée à la corrosion. Cette caractéristique en fait le premier choix pour les sites côtiers exposés aux embruns salés. L'aluminium est exceptionnellement léger. Vos équipes sur le terrain peuvent assembler manuellement les racks en aluminium beaucoup plus rapidement. Le poids plus léger réduit également les frais de transport et d’expédition. Le principal inconvénient réside dans le prix initial plus élevé des matériaux. L'aluminium présente également une limite d'élasticité inférieure à celle de l'acier de gros calibre, ce qui nécessite des extrusions plus épaisses pour répondre aux codes structurels locaux.
Vous devez prendre en compte les risques de corrosion galvanique lors du mélange de métaux. Une erreur fréquente sur le terrain consiste à boulonner des racks en aluminium directement sur des pieux en acier galvanisé sans protection. Lorsque l’humidité pénètre dans la connexion, les métaux différents réagissent, dégradant rapidement l’aluminium. Assurer une bonne isolation entre ces composants. Utilisez toujours des séparateurs diélectriques de haute qualité ou des revêtements spécialisés pour séparer l'acier de l'aluminium.
Atteindre un rendement énergétique maximal ne représente que la moitié de la bataille. Vous devez également maintenir une stricte conformité structurelle. La conception réussie d’un système solaire au sol nécessite un équilibre entre la topographie du site, les événements météorologiques extrêmes et les limitations des composants.
Conformité aux charges de vent et de neige : vous devez concevoir vos panneaux pour respecter les codes structurels locaux. Aux États-Unis, cela signifie généralement adhérer aux normes ASCE 7-16 ou ASCE 7-22. Surdimensionner l'acier pour « être sûr » détruit votre rentabilité. Sous-dimensionner le cadre pour économiser de l’argent garantit pratiquement une défaillance catastrophique lors de la prochaine tempête majeure.
Adaptabilité topographique : les sites plats existent rarement dans le monde réel. Vous devez évaluer les systèmes de rayonnages en fonction de leurs tolérances structurelles. Recherchez des systèmes offrant une grande capacité de réglage nord-sud et est-ouest. Ces systèmes absorbent parfaitement les terrains vallonnés. Une grande adaptabilité vous évite d’avoir besoin d’opérations de nivellement de chantier coûteuses et destructrices.
Angle d'inclinaison et garde au sol : vous devez équilibrer l'azimut solaire optimal et l'inclinaison par rapport aux exigences de dégagement physique. La hauteur du bord d’attaque du réseau doit dépasser les épaisseurs de neige historiques. De plus, la gestion de la végétation nécessite un espace suffisant sous les panneaux. Si vous utilisez des modules bifaciaux, vous avez besoin d'une garde au sol plus élevée pour maximiser la réflexion de l'albédo de la terre en dessous.
Supposons que les sites à forte pente nécessiteront des dispositions de rayonnages personnalisées. Ne comptez pas sur des lignes continues disponibles dans le commerce si votre site dépasse une note de 10 %. Des joints articulés et des configurations de rayonnages étagés deviennent nécessaires pour suivre les contours naturels du terrain. Forcer des racks droits sur un terrain courbe exerce une contrainte excessive sur les connexions structurelles.
Un système de rayonnages qui semble parfait dans un logiciel de CAO peut perdre du capital sur le terrain. Les réalités du terrain correspondent rarement parfaitement au modèle. Vous devez relever les défis d’installation de manière proactive pour maintenir les calendriers de construction sur la bonne voie.
L'installation mécanique consomme la plus grande partie du calendrier de votre projet. Concentrez-vous sur ces trois facteurs de déploiement critiques pour atténuer les retards.
Tolérances de réglage : donnez la priorité aux systèmes de rayonnage qui offrent un réglage vertical et horizontal substantiel. Les pilotes de pieux installent rarement des poteaux parfaitement d’aplomb ou parfaitement espacés. Le cadre de rayonnage hors sol doit absorber un degré raisonnable d’erreur humaine. Les trous de connexion fendus et les pinces coulissantes offrent la flexibilité nécessaire pour corriger les pieux mal alignés.
Complexité du nombre de pièces : les systèmes utilisant des centaines de petites fixations desserrées augmentent considérablement les heures de travail. Les écrous et boulons tombés retardent la progression et frustrent les équipes. Un nombre élevé de pièces augmente également le risque de composants manquants lors du transport. Recherchez des fabricants de rayonnages proposant des pièces structurelles pré-assemblées. Les mécanismes de verrouillage à outil minimal et les fermes escamotables permettent d'économiser d'innombrables heures sur le terrain.
Préparation et mise en phase du site : les travaux de génie civil simultanés créent des risques majeurs. Le creusement de tranchées pour les conduits électriques directement à côté des ensembles de rayonnages mécaniques provoque des embouteillages. Vous devez souligner le risque de chevauchement des phases de préparation du chantier. Une mise en scène appropriée des matériaux de structure aux emplacements exacts des rangées minimise la double manipulation. Déplacer l’acier deux fois gaspille de l’argent et épuise votre main-d’œuvre.
Lorsque vous achetez des supports structurels, vous n’achetez pas seulement du métal. Vous achetez en réalité la responsabilité technique et la fiabilité des approvisionnements du fournisseur. Choisir le mauvais partenaire expose votre entreprise à des risques financiers massifs.
Évaluez les partenaires de rayonnage potentiels sur trois dimensions non négociables avant de signer un bon de commande.
Capacités d'ingénierie internes : le fabricant fournit-il des tampons structurels PE (Professional Engineer) spécifiques au site ? Ou imputent-ils cette responsabilité à votre équipe interne ? Un partenaire crédible analysera votre rapport géotechnique et fournira des dessins structurels estampillés garantissant que son système résistera aux charges de vent locales.
Transparence de la chaîne d'approvisionnement : évaluez honnêtement les délais de livraison du fabricant. Interrogez-les sur leurs stratégies d’approvisionnement en acier brut et en aluminium. Déterminez leur capacité à organiser les livraisons correspondant exactement à vos phases de construction. La réception de tous les documents dès le premier jour encombre le site. Les livraisons échelonnées et juste à temps maintiennent les zones de préparation propres et organisées.
Conditions générales de garantie : regardez au-delà du titre marketing standard « 20 ans ». Vous devez évaluer les petits caractères réels. Déterminez quelles conditions environnementales spécifiques annulent la garantie. Un sol très corrosif, des techniques de battage de pieux inappropriées ou des produits chimiques de nettoyage spécifiques annulent souvent la couverture. Assurez-vous que les conditions de garantie correspondent aux réalités spécifiques de votre site.
Nous conseillons aux installateurs d’envoyer leur rapport géotechnique finalisé et leur carte topographique du site à deux ou trois fabricants agréés. Demander des mises en page préliminaires comparatives. Demandez des devis détaillés de nomenclature (BOM). La comparaison de ces devis côte à côte révèle quel fournisseur a véritablement optimisé la conception en acier pour votre terrain spécifique.
Les déploiements réussis au sol reposent en grande partie sur une planification initiale méticuleuse. Vous devez faire correspondre le type de fondation directement à la composition du sol pour éviter des forages ou des retraits coûteux. La sélection de matériaux adaptés aux environnements du site garantit une durabilité à long terme contre la rouille et la corrosion. De plus, l’utilisation de systèmes de rayonnages hautement réglables pardonne les inévitables erreurs mineures sur le terrain, préservant ainsi vos budgets de main-d’œuvre.
Ne contournez pas les tests géotechniques rigoureux simplement pour gagner quelques jours sur le calendrier. L’omission de ces tests reste la principale cause des retards massifs dans la construction. Protégez vos marges en concevant correctement la solution du premier coup. Contactez notre équipe d'ingénierie dès aujourd'hui pour une consultation de conception spécifique au site et un devis de rayonnage parfaitement adapté aux exigences de sol et de charge de votre projet.
R : Les systèmes de montage au sol standard disponibles dans le commerce gèrent généralement des pentes comprises entre 10 % et 15 %. Si votre site dépasse cette pente, les racks fixes standard subiront des contraintes excessives. Vous aurez besoin de supports articulés spécialisés ou de conceptions de configuration en marche pour s'adapter aux terrains vallonnés et escarpés sans nécessiter un nivellement coûteux du site.
R : Vous évitez le soulèvement dû au gel en encastrant les pieux bien en dessous de la ligne de gel locale. La profondeur spécifique dépend des données climatiques régionales. Dans les climats extrêmement froids où l'enfoncement en profondeur est difficile, nous recommandons fortement d'utiliser des vis hélicoïdales. Les fils structurels s’ancrent profondément dans la terre stable, résistant aux forces d’expansion vers le haut.
R : Oui, mais vous devez éviter tout contact physique direct entre les deux métaux. La combinaison de l'aluminium et de l'acier galvanisé crée un risque élevé de corrosion galvanique lorsqu'elle est exposée à l'humidité. Vous devez installer des barrières d'isolation appropriées, telles que des séparateurs diélectriques ou des joints en caoutchouc spécialisés, entre les supports en aluminium et les poteaux en acier.
R : Nous recommandons une garde au sol standard de 24 à 36 pouces pour les modules bifaces. Cette hauteur offre un espace optimal pour la réflexion de l'albédo, permettant à la face arrière des panneaux d'absorber un maximum de lumière réfléchie. Ce dégagement garantit également que la neige ne s'accumule pas et ne bloque pas le bord inférieur du réseau.
