Les conditions météorologiques extrêmes constituent une vulnérabilité critique pour les centrales photovoltaïques à grande échelle du monde entier. Même si l’efficacité des modules solaires attire souvent l’attention de l’industrie, la viabilité financière à long terme dépend entièrement de la résilience mécanique du mécanisme de suivi. Au cœur de cette résilience se trouve le moteur de rotation. Nous le reconnaissons comme le cœur mécanique central d'un tracker solaire moderne à axe unique , supportant les charges de vent dynamiques les plus lourdes tout en préservant l'intégrité structurelle critique.
Lorsque la vitesse du vent augmente, l’énergie cinétique transférée à ce centre central peut être dévastatrice. Par conséquent, l’évaluation d’un tracker solaire nécessite de regarder bien au-delà des algorithmes logiciels de suivi standard. Les ingénieurs de projet doivent examiner minutieusement le couple de maintien de l'entraînement de rotation, la conception des engrenages et l'étanchéité environnementale. Se concentrer sur ces protections mécaniques robustes constitue le moyen le plus fiable de prévenir les défaillances structurelles catastrophiques et de minimiser les revers opérationnels sur une durée de vie de 25 ans.
La capacité de couple d’un système d’orientation de maintien est la mesure définitive pour prévenir les flottements de torsion et les défaillances catastrophiques lors d’événements de vents extrêmes.
Les mécanismes à vis sans fin fermés et autobloquants offrent des capacités de sécurité supérieures dans un système de suivi solaire à un axe par rapport aux alternatives exposées ou non verrouillables.
L'évaluation des achats doit nécessiter des données de tests indépendants et accélérés sur le cycle de vie, en se concentrant spécifiquement sur la pénétration d'abrasifs (indices IP) et la dégradation thermique.
Les économies initiales sur les composants d’entraînement entraînent souvent des pertes disproportionnées à long terme dues aux micro-arrêts et à l’augmentation des cycles de maintenance.
Le vent ne se contente pas de pousser statiquement les modules photovoltaïques de grand format. Il crée des phénomènes aérodynamiques complexes et très dynamiques. Lorsque le vent se déplace sur la face d’un panneau solaire, il génère des turbulences. Des tourbillons commencent à se former le long des bords du module. Cette perte induit des vibrations sévères et rythmées. Les ingénieurs appellent ces forces instabilité aérodynamique, galop et flottement de torsion. Ces phénomènes transforment les grands modules photovoltaïques en ailes massives. L'énergie cinétique résultante se déplace directement vers le tube de torsion de montage. Il est finalement transféré directement dans le système d'entraînement central.

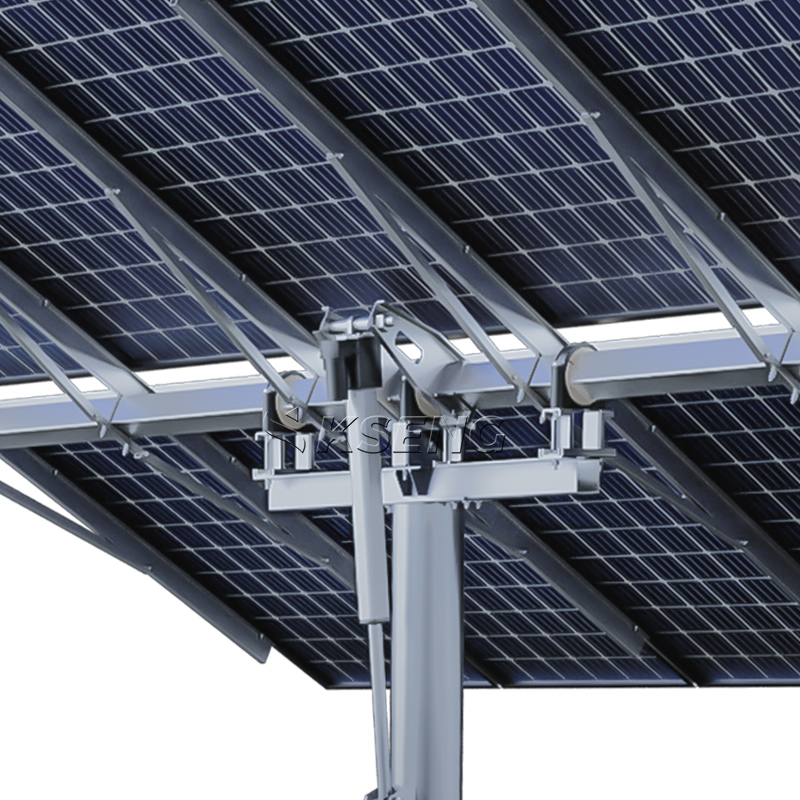

Dans cet environnement dynamique, l’entraînement de rotation agit comme le principal point d’ancrage. Dans des conditions normales d'ensoleillement, il fonctionne simplement comme un dispositif de positionnement lent. Cependant, lorsque les nuages d’orage s’accumulent, le système modifie son fonctionnement. Le tracker se déplace activement vers une position défensive de « rangement » pour minimiser la résistance au vent. Une fois qu'il atteint cet angle de rangement plat ou légèrement incliné, l'entraînement de rotation cesse de tourner. Cela se transforme immédiatement en un frein structurel critique. Il doit maintenir des charges de couple massives complètement statiques pendant que le vent tente de déchirer les modules vers le haut ou de les tordre vers l'arrière.
Si le mécanisme d’entraînement n’a pas la résistance mécanique nécessaire pour résister à ces forces, les résultats sont rapides et désastreux. Les effets en cascade d’une panne d’entraînement s’étendent bien au-delà du remplacement d’une seule boîte de vitesses. Les propriétaires d’actifs sont généralement confrontés à de graves conséquences :
Dents d'engrenage internes dénudées, rendant toute la rangée de trackers incontrôlable par vent fort.
Collisions catastrophiques de panneaux détruisant les modules voisins et les tubes de torsion.
Garanties du fabricant annulées en raison d'une élasticité mécanique au-delà des limites opérationnelles spécifiées.
Pertes massives de rendement énergétique en attendant le remplacement des équipements lourds et les équipes de réparation spécialisées.
Les ingénieurs conçoivent des systèmes de suivi en utilisant diverses solutions mécaniques. L'industrie compare principalement les entraînements rotatifs fermés aux actionneurs linéaires et aux systèmes à câble. Chaque catégorie aborde le mouvement différemment. Les actionneurs linéaires utilisent des mécanismes à vis poussant et tirant. Les systèmes à câbles métalliques reposent sur des câbles et des poulies tendus. Les entraînements de rotation reposent sur des engrenages de rotation fermés engrenant dans un cercle continu.
Les entraînements Slew offrent des avantages mécaniques distincts par rapport à leurs alternatives. Ils offrent une capacité de rotation continue. Plus important encore, ils présentent une surface portante répartie. Un actionneur linéaire concentre les forces du vent sur une seule broche de montage et une tige en acier allongée. Cette extension le rend très vulnérable à la flexion ou au flambage sous le cisaillement latéral du vent. Les entraînements de rotation répartissent simultanément ces forces sur les boulons du boîtier robustes et sur plusieurs dents d'engrenage engagées.
Cette charge distribuée constitue la base d'une architecture de sécurité supérieure. Les conceptions spécifiques d'entraînement de rotation utilisent des engrenages à vis sans fin en sablier. Les engrenages à vis sans fin cylindriques standard ne touchent qu'une ou deux dents à la fois. Une vis sans fin en sablier s'enroule autour de l'engrenage central, engageant plusieurs dents simultanément. Cette conception crée une capacité d’auto-verrouillage naturelle. Les rafales de vent tentent de pousser le panneau vers l'arrière. La géométrie du sablier l’empêche physiquement de tourner en marche arrière. Il résiste intrinsèquement au retour en arrière. Il offre une sécurité ultime pour un système de suivi de panneaux solaires sans compter uniquement sur des freins électroniques actifs, qui tombent souvent en panne lors de graves pannes de réseau.
| Type de mécanisme | Répartition de la charge principale | Résistance à la marche arrière | Profil de vulnérabilité |
|---|---|---|---|
| Entraînement de rotation fermé | Dents d'engrenage multiples et boîtier en fonte lourde | Élevé (géométrie d'engrenage à vis sans fin autobloquante) | Usure interne au fil du temps si mal lubrifiée |
| Actionneur linéaire | Connexions à tige simple et à axe de chape | Modéré (repose sur des freins/vis internes) | Flexion des tiges et dégradation des joints sous des charges latérales |
| Système de câble métallique | Câbles, poulies et treuils centraux | Faible (nécessite une gestion constante de la tension) | Étirage, cassage et maintenance de tensions complexes des câbles |
L'évaluation de la durabilité d'un disque nécessite un examen attentif des spécifications techniques. Les développeurs de projets doivent comprendre les différences exactes entre les mouvements fonctionnels et les limites de survie. Ils doivent également examiner les matériaux utilisés à l'intérieur du logement.
Tout d’abord, les développeurs doivent définir la différence critique entre le couple de maintien et le couple d’entraînement. Le couple moteur dicte le fonctionnement quotidien normal. Il s’agit de la force de rotation nécessaire pour incliner doucement les panneaux d’est en ouest par temps calme. Le couple de maintien est complètement différent. Le couple de maintien est la limite absolue avant qu'une déformation mécanique ne se produise sous une forte charge de vent. Il représente la pression statique maximale à laquelle les dents de l'engrenage peuvent survivre avant de se casser. Bien que de nombreux entraînements moins chers offrent un couple moteur suffisant, ils manquent dangereusement du couple de maintien nécessaire pour survivre à des conditions météorologiques extrêmes.
Nous évaluons la durabilité selon des critères spécifiques :
Mesures de couple de maintien : vérifiez les tests de laboratoire indépendants confirmant que le variateur ne reculera pas ou ne se cisaillera pas aux vitesses de vent maximales prévues pour votre région spécifique.
Matériau et usinage des engrenages : les alliages d'acier trempé et les engrenages en bronze spécialisés résistent à l'usure à long terme. Les traitements de surface, tels que le durcissement par induction des filetages des vis sans fin, augmentent considérablement les limites de fatigue sur un cycle de vie de 25 ans.
Étanchéité environnementale : les climats rigoureux détruisent les composants non scellés. Des indices IP élevés (IP65 ou IP67) sont obligatoires. Les réalités du déploiement dans le désert incluent du sable ultra-fin et abrasif. Si du sable pénètre dans le boîtier de l'engrenage, il agit comme une pâte abrasive. Les environnements côtiers introduisent des brouillards salins corrosifs et des pluies battantes. Des indices IP élevés empêchent à la fois la pénétration de sable abrasif et les dégâts d’eau.
Intervalles de lubrification et de maintenance : analysez attentivement les différences opérationnelles. Les unités scellées à vie utilisent des graisses synthétiques de haute qualité. Ils ne nécessitent aucun entretien. À l’inverse, les unités moins chères nécessitent un graissage annuel manuel. Le graissage manuel introduit une erreur humaine et augmente les coûts de main-d'œuvre continus tout au long de la durée de vie du projet.
| de mesure du couple | Fonction métrique Risque de défaillance | de la phase primaire | si inadéquat |
|---|---|---|---|
| Couple d'entraînement | Fait pivoter le réseau pendant le suivi du soleil | Suivi actif (vent faible) | Calage, épuisement du moteur, incapacité à suivre |
| Couple de maintien | Maintient l'angle de rangement statique contre le vent | Rangement passif (vent fort) | Cisaillement d'engrenage catastrophique, destruction du réseau |
| Moment de renversement | Résiste aux charges asymétriques dues à un vent irrégulier | Toutes les phases | Fracture du logement, effondrement structurel |
L'acquisition d'un système d'entraînement puissant n'est que la première étape. Une bonne mise en œuvre est tout aussi cruciale. Les réalités du déploiement imposent des défis extrêmes en matière d'adaptation du site géographique. Les développeurs achètent souvent du matériel identique pour différents climats. Cette approche comporte des risques importants. Un robuste système de suivi solaire doit s’adapter physiquement à son environnement. Les zones côtières soumises à des vents violents nécessitent des revêtements anticorrosion avancés, comme la galvanisation à chaud sur le boîtier d'entraînement. Les sites désertiques abrasifs et à haute température nécessitent une graisse thermique à haute viscosité pour empêcher les lubrifiants internes de se liquéfier et de s'échapper.
Au-delà des facteurs environnementaux, les ingénieurs doivent respecter des tolérances d’installation strictes. Même les équipements les plus solides subiront une usure prématurée s’ils sont mal installés. Les équipes sur le terrain forcent parfois des tubes de torsion mal alignés dans la bride d'entraînement de rotation. Cela force le système dans une impasse perpétuelle. Le variateur doit lutter contre les frictions internes à chaque rotation. Les supports structurels installés en dehors des tolérances d’alignement strictes entraînent une répartition inégale des charges. Les dents de l'engrenage commencent à grincer les unes contre les autres, réduisant considérablement la durée de vie prévue du composant.
Pour atténuer ce risque, les équipes doivent mettre en œuvre une vérification rigoureuse de la mise en service. Avant de remettre le site en exploitation commerciale, les techniciens doivent effectuer des tests spécifiques sur le terrain. Ils font parcourir manuellement le tracker de l’extrême est à l’extrême ouest. Ils surveillent la consommation de courant électrique du moteur d'entraînement. Des pics soudains de consommation de courant indiquent une liaison mécanique ou un mauvais alignement. Les tests sur le terrain garantissent que le disque s'enclenche et se verrouille en douceur, sans vibration anormale. Une mise en service minutieuse garantit l’intégrité physique de l’ensemble de l’installation.
Les EPC (entreprises d'ingénierie, d'approvisionnement et de construction) doivent appliquer une logique stricte lors de la spécification du matériel de suivi. La présélection basée sur les données élimine la rhétorique marketing. Vous devez conseiller à vos équipes d’approvisionnement de demander des données d’ingénierie exactes aux fabricants. Exigez des rapports d’essais en soufflerie tiers. Recherchez spécifiquement les tests sur modèle aéroélastique, plutôt que les tests sur modèle rigide, car ils simulent avec précision le flottement de torsion. Demandez des rapports de tests d’usure accélérés. Vérifiez tous les certificats de matières premières pour vous assurer que les alliages d’acier correspondent aux fiches techniques fournies.
Ensuite, vous devez évaluer soigneusement les contraintes de garantie. Examinez les petits caractères dans les accords des fabricants. Assurez-vous que la garantie couvre entièrement les événements éoliens locaux réalistes. De nombreux contrats contiennent des failles cachées. Certains annulent la garantie si les rafales de vent dépassent un seuil artificiellement bas. D’autres exigent une maintenance préventive excessive et non documentée pour rester valide. Si une garantie nécessite une lubrification complexe sur site tous les six mois, les pertes opérationnelles à long terme dépasseront rapidement les réductions initiales.
Enfin, concentrez-vous sur les prochaines étapes réalisables pendant le processus d’appel d’offres. Nous vous recommandons de structurer soigneusement le langage de votre demande de proposition (RFP). Exiger des facteurs de sécurité spécifiques aux systèmes d'entraînement dans les documents d'appel d'offres. Établissez des couples de maintien minimum stricts basés sur les données de vent historiques régionales. Exiger de tous les fournisseurs qu'ils prouvent que leurs équipements sous boîtier répondent au minimum aux normes IP65. Un système de suivi solaire à un axe haut de gamme dépend entièrement de spécifications d’approvisionnement hermétiques. Un langage fort en matière d'appel d'offres oblige les fabricants à proposer uniquement des solutions de variateur hautement durables et correctement conçues.
L’entraînement central dicte en fin de compte la durée de vie structurelle globale de tout actif de suivi. Tandis que les optimisations logicielles améliorent les rendements énergétiques quotidiens, le matériel mécanique détermine si l'usine survit aux conditions météorologiques extrêmes. Le couple de maintien, la géométrie des engrenages autobloquants et une étanchéité environnementale robuste sont des caractéristiques non négociables pour le succès des opérations intensives.
L’évaluation de la durabilité mécanique nécessite un scepticisme intense. Exiger des données techniques vérifiables est le seul moyen fiable de garantir un investissement solaire à grande échelle. S'appuyer sur des brochures sur papier glacé sans rapports de tests indépendants introduit des risques inacceptables dans les projets énergétiques à forte intensité de capital.
Nous encourageons fortement les ingénieurs de projet et les responsables des achats à revoir immédiatement les spécifications actuelles de leurs fournisseurs. Comparez votre matériel existant aux limites établies de charge de vent et aux capacités de couple de maintien. Améliorez le langage de votre appel d'offres dès aujourd'hui pour garantir que vos futures usines résisteront aux défis environnementaux les plus difficiles de demain.
R : La précision du suivi fait référence à la capacité du système à suivre avec précision le soleil, dictant le rendement énergétique par temps normal. Le couple de maintien est la force mécanique maximale à laquelle le variateur peut résister à l'arrêt, dictant la survie physique du tracker lors d'événements de vents extrêmes.
R : Un engrenage à vis sans fin autobloquant empêche géométriquement les forces externes, comme les fortes rafales de vent, de forcer l'engrenage vers l'arrière. Il agit comme un frein mécanique inhérent, sécurisant les panneaux en toute sécurité sans avoir besoin d'énergie électrique active ni de systèmes de freinage secondaires.
R : La maintenance varie considérablement selon la conception. Les unités fermées modernes et haut de gamme utilisent des lubrifiants synthétiques et visent des cycles de lubrification sans entretien ou minimaux de 5 à 10 ans. Cela réduit considérablement le travail d’exploitation et de maintenance (O&M) en cours.
R : La mise à niveau est généralement difficile en raison des supports de montage exclusifs et des exigences spécifiques d'intégration logicielle. La mise à niveau du mécanisme d'entraînement d'un système plus ancien nécessite généralement une refonte structurelle complète du bloc d'entraînement central.
