1. Conception de la structure du produit

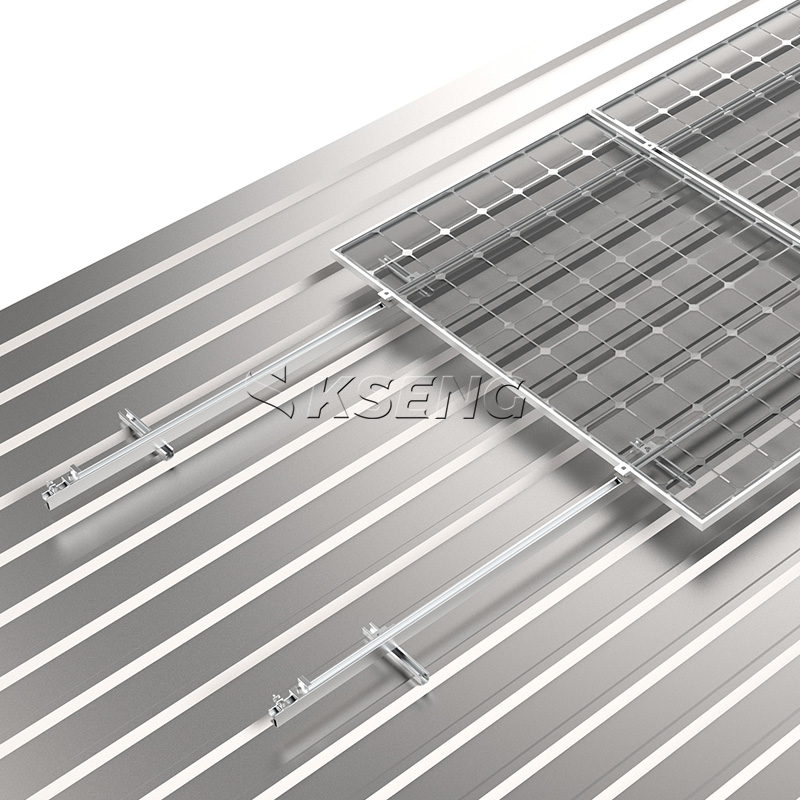

Ce kit de montage solaire commercial se compose de trois parties principales : un mini rail de base en U, un support de pied en forme de L et un long rail principal. Le rail de base U mini est fixé sur les nervures surélevées de la toiture métallique trapézoïdale uniquement aux points de contrainte au lieu de couvrir toute la surface du toit. Le support de pied en L relie le rail de base en U et le rail principal, réalisant un réglage horizontal et vertical pour compenser les irrégularités du toit et la tolérance dimensionnelle des tôles. De longs rails principaux sont posés parallèlement pour supporter les modules photovoltaïques, verrouillés par des pinces centrales et des pinces d'extrémité pour fixer les panneaux solaires de manière stable. La structure en couches séparées peut amortir les contraintes causées par la dilatation et la contraction thermique du toit, évitant ainsi les fissures cachées des panneaux solaires et les dommages au toit.
2. Excellentes performances d'étanchéité et de protection du toit

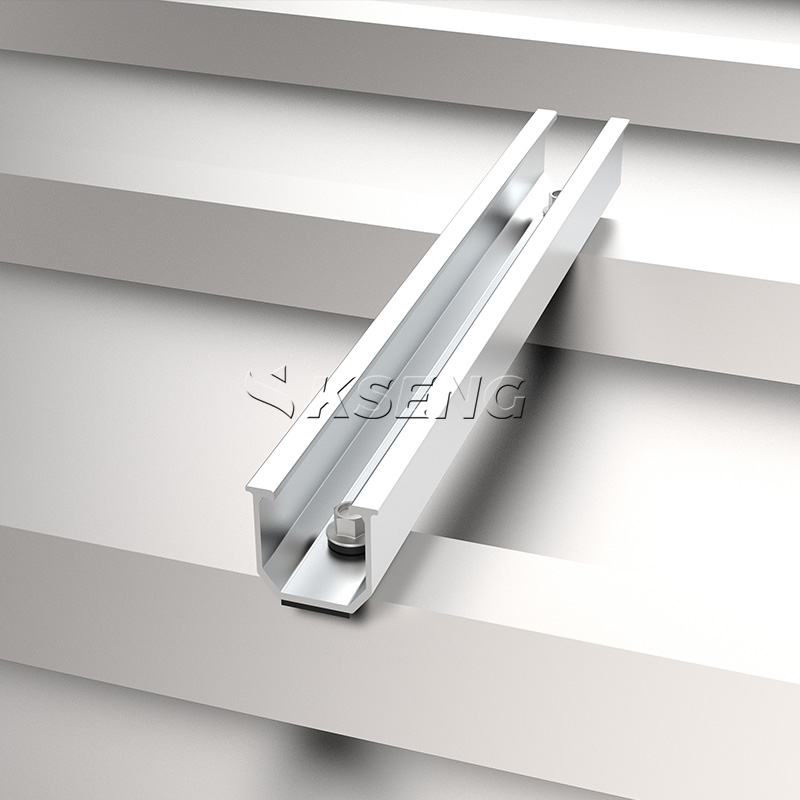

Chaque mini rail de base en U est équipé d'un joint en caoutchouc imperméable antidérapant EPDM sur toute la longueur. Les vis autotaraudeuses en acier inoxydable pénètrent dans le tampon en caoutchouc pour une double étanchéité, empêchant efficacement les fuites d'eau de pluie des trous de vis. Nous perçons uniquement des trous sur les nervures surélevées du toit métallique plutôt que sur les zones des réservoirs d'eau afin de minimiser les risques de fuite d'eau. Le joint EPDM isole l'alliage d'aluminium et la tôle d'acier galvanisé pour éviter la corrosion galvanique, empêchant ainsi la rouille et la perforation du toit. Les rails de base en U courts n'entrent en contact avec le toit qu'à des points fixes, sans friction sur une grande surface pour rayer le revêtement du toit métallique, prolongeant ainsi la durée de vie du toit d'usine d'origine.
3. Large compatibilité et installation flexible
Le support solaire à base Kseng U s'adapte à la plupart des tôles ondulées trapézoïdales courantes, y compris les profils 840, 900, 760, 820. La longueur du mini rail de base en U peut être coupée sur site pour s'adapter à différents espacements de nervures, tandis que les multiples spécifications des supports de pied en L permettent des hauteurs de montage réglables. Les longs rails principaux peuvent être épissés librement pour une extension illimitée du générateur photovoltaïque, compatibles avec les panneaux solaires monofaciaux de 450 W à 700 W, prenant en charge la disposition des modules en paysage et en portrait. Tous les accessoires sont des pièces modulaires standardisées sans soudure personnalisée, un seul travailleur peut terminer l'assemblage sur un toit élevé pour gagner du temps de construction.
4. Matériau durable et performances mécaniques stables
Toutes les extrusions d'aluminium adoptent un matériau 6063-T5 avec un traitement de surface anodisé dur, résistant aux pluies acides et à la corrosion par brouillard salin côtier. Tous les boulons, vis et pinces sont en acier inoxydable 304 pour une utilisation à long terme sans rouille, correspondant à la durée de vie de 25 ans des modules solaires. Plusieurs ensembles de base en U + pieds en L soutiennent le rail principal à intervalles réguliers, répartissant uniformément la charge de vent et la charge de neige sur les nervures du toit sans que les contraintes locales ne déchirent la tôle. Des espaces d'assemblage réservés permettent la dilatation et la contraction thermiques, garantissant des performances mécaniques stables dans les zones de typhons et de fortes chutes de neige.
FAQ :
Q1 : À quel type de toit ce système de montage solaire est-il adapté ?
A1 : Ce support est conçu pour les toits en tôle ondulée trapézoïdale, les toits en tôle à joints non debout, largement utilisés dans les usines, les entrepôts, les parcs logistiques et les toits de supermarchés. Il s'adapte aux tôles trapézoïdales 840/900/760/820.

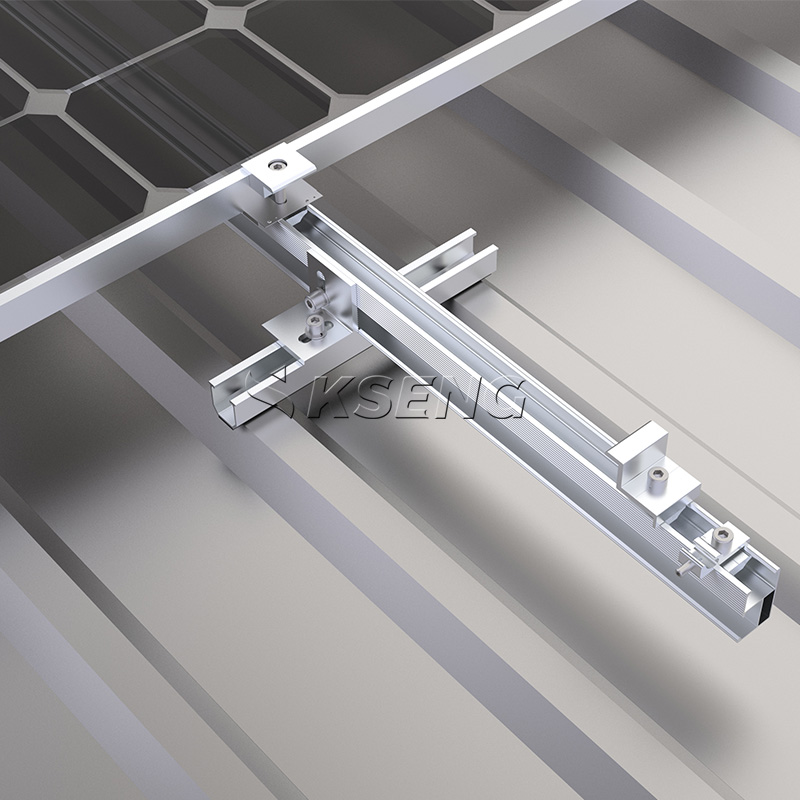

Q2 : Comment le support de pied en L fonctionne-t-il avec le mini rail de base en U ?
A2 : Le pied en L agit comme un connecteur réglable entre le rail de base en U et le rail long principal. Il prend en charge l'ajustement horizontal et vertical pour équilibrer la surface inégale du toit et les erreurs dimensionnelles des tôles, en séparant la base fixe du toit et le rail porteur PV pour amortir les contraintes structurelles.
Q3 : Ce support solaire provoquera-t-il des fuites sur le toit ?
A3 : Le système adopte une double conception étanche : joint EPDM sur toute la longueur sous le rail de base en U + perçage de nervures uniquement sans poinçonnage sur les canaux d'eau. La vis autotaraudeuse pénètre dans le tampon en caoutchouc pour sceller les trous, réduisant ainsi considérablement les risques de fuite d'eau.
Q4 : De quel matériau sont faits vos composants de montage solaire ?
A4 : Les rails structurels et les supports sont en aluminium anodisé 6063-T5 ; toutes les attaches et pinces sont en acier inoxydable SUS304 ; Le tampon imperméable est en caoutchouc EPDM résistant aux intempéries, durée de vie en extérieur de 25 ans.
Q5 : Est-il facile d’installer ce support solaire à base en U sur un toit métallique élevé ?
A5 : Toutes les pièces modulaires légères sont faciles à transporter sur le toit. Étapes d'installation standard : fixer le rail de base en U → installer le support de pied en L → poser le rail principal → verrouiller les panneaux solaires avec des pinces, un seul installateur peut terminer la construction indépendamment.
Q6 : Ce support solaire réduit-il la charge sur le toit métallique ?
A6 : Les rails de base en U sont uniquement disposés au niveau des nervures porteuses de contraintes, les charges des panneaux solaires sont uniformément réparties sur plusieurs nervures du toit, réduisant ainsi la pression locale sur le toit métallique mince, la plupart des anciens entrepôts n'ont pas besoin de renforcement supplémentaire du toit.
