La transition des réseaux à inclinaison fixe aux réseaux de suivi n'est plus une nouveauté technologique. C’est devenu une exigence commerciale standard pour les projets de production à grande échelle dépassant 10 MW. Alors que les configurations à deux axes maximisent le rendement énergétique absolu, le secteur des services publics standardise massivement la configuration horizontale pour optimiser le coût actualisé de l'énergie (LCOE). Ne pas sélectionner l’infrastructure appropriée peut exposer une usine à de graves pannes mécaniques et à des courbes de production mal alignées.
Ce guide ignore les définitions solaires de base pour se concentrer strictement sur l’exécution commerciale. Nous fournissons aux développeurs de projets, aux EPC et aux investisseurs un cadre fondé sur des preuves pour évaluer, acquérir et déployer ces actifs. Vous apprendrez à gérer les limites structurelles, les vulnérabilités aérodynamiques et les stratégies d’aménagement sans faire face à des dépassements imprévus d’investissement ou de maintenance.
LCOE par rapport au rendement absolu : les trackers à axe unique offrent un gain de rendement de 15 à 25 % avec une prime CAPEX acceptable, établissant ainsi l'équilibre économique optimal pour les déploiements à grande échelle.
Avantage TOU : en prolongeant la production jusqu'en fin d'après-midi, le suivi aligne la production sur les tarifs d'électricité en période de pointe (TOU).
Réalités de mise en œuvre : La rentabilité à long terme dépend de tolérances d'installation strictes (par exemple, précision des pieux de ± 25 mm) et d'un retour en arrière algorithmique éprouvé pour empêcher l'ombrage d'une rangée à l'autre.
Atténuation des risques : La défense contre la charge du vent (mécanique de rangement) et la compatibilité avec le sol sont les principaux vecteurs de défaillance qui dictent la viabilité du système.
Les développeurs de projets à l’échelle des services publics doivent équilibrer la production d’énergie avec la fiabilité à long terme. Lors de l'évaluation des architectures de montage, le choix se limite généralement aux systèmes à inclinaison fixe, horizontaux à un axe ou à deux axes. Les trackers à deux axes suivent le soleil en azimut et en élévation. En théorie, ils captent la quantité maximale absolue de lumière solaire. Cependant, nous rejetons systématiquement les configurations à deux axes pour les grands projets de services publics. Ils introduisent une complexité opérationnelle prohibitive. Les nombreuses pièces mobiles souffrent de taux de défaillance mécanique élevés. De plus, les réseaux à deux axes nécessitent une empreinte terrestre massive pour éviter l'ombrage, ce qui les rend économiquement non viables pour des déploiements à l'échelle du mégawatt.

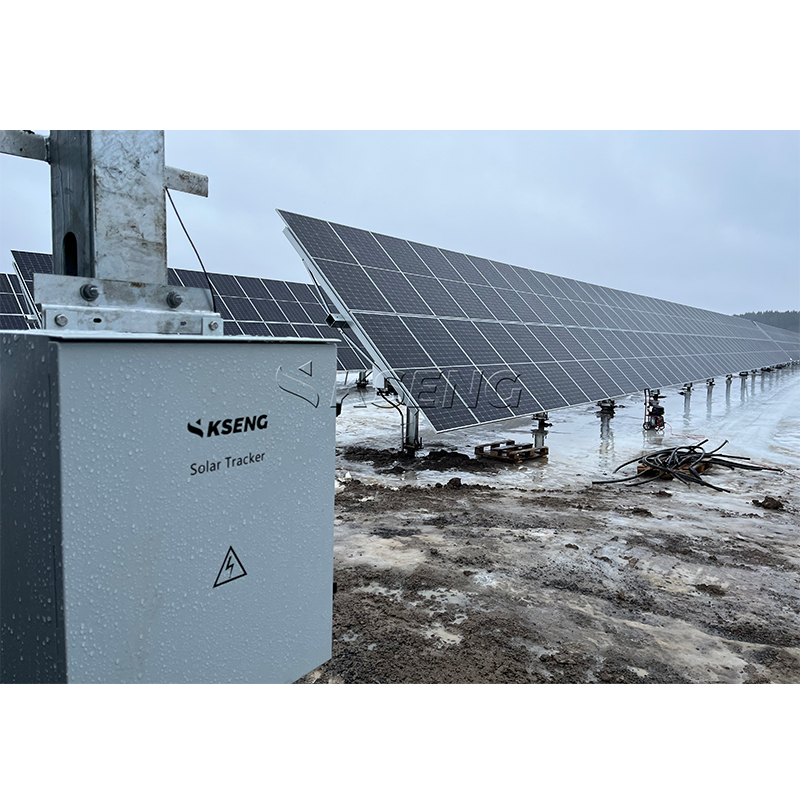

Un bien conçu tracker solaire représente le point idéal commercial. Il permet d'obtenir environ 80 % des avantages en matière de rendement énergétique observés dans les configurations à deux axes. Plus important encore, il garantit ces gains à une fraction des coûts de structure et de maintenance. Le mouvement horizontal nécessite moins de moteurs, une logique de contrôle plus simple et beaucoup moins d'acier.
L’économie des réseaux a évolué. Les services publics pénalisent de plus en plus la surproduction à midi et récompensent la production en fin d’après-midi. La mise en œuvre d'un système de suivi des panneaux solaires modifie fondamentalement la courbe de production d'une usine. Les panneaux à inclinaison fixe produisent une pointe étroite et pointue vers midi. En revanche, les trackers produisent une courbe de génération plus large et « engraissée ».
Les modules sont orientés vers l’est tôt le matin et tournent progressivement vers l’ouest. Ils continuent de capter l’irradiation directe longtemps après que les panneaux fixes perdent leur efficacité. Cette génération prolongée s’aligne parfaitement avec les pics de demande lucratifs de fin d’après-midi. Les développeurs capitalisent sur les taux de pointe en fonction de l'heure d'utilisation (TOU), transformant la production d'énergie brute en rendements financiers maximisés.
Les critiques discutent parfois de la puissance requise pour faire fonctionner les moteurs actifs. Les trackers actifs modernes consomment très peu d’énergie pour exécuter leurs rotations. Les progrès de l’ingénierie ont fait baisser considérablement les taux d’autoconsommation. Aujourd’hui, la charge parasite des moteurs de suivi ne représente généralement que 1 à 5 % de la production totale générée. Le gain de rendement global de 15 à 25 % absorbe facilement ce coût énergétique opérationnel mineur.
| Technologie de montage | Gain d’énergie relatif | Complexité de maintenance | Adéquation à l’échelle des services publics |
|---|---|---|---|
| Inclinaison fixe | Référence (0 %) | Très faible | Élevé (pour terrains extrêmes/neige) |
| Mono-axe horizontal | +15% à +25% | Modéré | Très élevé (norme industrielle) |
| Double axe | +30% à +40% | Très élevé | Faible (meilleur pour les C&I limités en espace) |
Pour évaluer efficacement les propositions des fournisseurs, les développeurs doivent comprendre les composants sous-jacents. Nous pouvons conceptualiser un système de suivi solaire moderne comme une entité biologique. Il s’appuie sur un squelette, des muscles, des sens et un cerveau pour fonctionner de manière fiable dans des environnements extérieurs difficiles.
Les fondations structurelles dictent la survie physique du réseau. Les principaux composants comprennent :
Tubes de couple : La colonne vertébrale centrale contenant les modules photovoltaïques. Ils doivent résister à la torsion sous de lourdes charges.
Arbres d'entraînement : les liaisons mécaniques transférant la force de rotation des moteurs sur plusieurs rangées.
Pieux de fondation : Micro-pieux ou pieux hélicoïdaux enfoncés profondément dans le sol pour ancrer le système.
Amortisseurs : amortisseurs installés le long du réseau. Les oscillations induites par le vent constituent la plus grande menace structurelle pour les centrales électriques. Des amortisseurs de qualité suppriment le flottement aéroélastique, empêchant l'acier de se déchirer pendant les tempêtes.
Motion s'appuie sur une mécanique d'entraînement robuste. Les fournisseurs utilisent généralement soit des entraînements d'orientation, soit des actionneurs linéaires. Les entraînements de rotation offrent un couple de rotation élevé. Les actionneurs linéaires fournissent une mécanique push-pull précise. Les développeurs doivent spécifier des types de moteurs fiables, en choisissant entre des moteurs à courant continu standard ou des moteurs à courant continu sans balais (BLDC). Les variantes BLDC offrent souvent une durée de vie plus longue en raison de la friction interne réduite.
Les boîtiers de boîtes de vitesses exigent un examen rigoureux. La pénétration d’eau et de poussière détruit rapidement les engrenages internes. Vous devez exiger des réducteurs étanches portant un indice IP65+. De plus, spécifiez des roulements en polymère autolubrifiants. Ils éliminent le besoin de graissage manuel, économisant ainsi des milliers d’heures de travail sur une période de vingt ans.
Un tableau ne peut pas réagir sans données environnementales précises. Les capteurs de précision agissent comme le système nerveux sensoriel. Les inclinomètres des systèmes microélectromécaniques (MEMS) vérifient l'angle d'inclinaison exact des tubes de torsion. Des anémomètres surveillent en permanence la vitesse du vent sur le site. Les mesureurs d'irradiance mesurent l'intensité de la lumière solaire pour aider les contrôleurs logiques à optimiser le positionnement quotidien.
Le matériel reste inutile sans commandes intelligentes. Le logiciel de contrôle s'appuie sur des algorithmes astronomiques synchronisés par GPS. Les contrôleurs calculent le vecteur solaire exact en fonction de la latitude, de la longitude et de l'heure exacte. Ils mettent à jour les positions des panneaux de manière fractionnée tout au long de la journée.
Le Backtracking 3D algorithmique sépare les systèmes exceptionnels des systèmes moyens. Tôt le matin et tard le soir, le faible angle du soleil fait que les rangées de panneaux adjacentes projettent de longues ombres. Un ombrage partiel déclenche des diodes de dérivation et provoque de graves pertes d'énergie par désadaptation. Le logiciel de backtracking aplatit intelligemment légèrement l’angle du panneau pendant ces heures. Le réseau manque intentionnellement un alignement parfait du soleil pour garantir qu'aucune rangée ne projette d'ombre sur son voisin. Cette logique préserve la sortie globale maximale du tableau.
L’économie à l’échelle des services publics dépend fortement du contrôle des dépenses initiales tout en garantissant la production à long terme. La mise en œuvre d'un tracker solaire à axe unique nécessite une stratégie financière distincte par rapport aux structures de montage fixes.
Les équipes d’approvisionnement doivent évaluer avec précision les coûts du matériel. Historiquement, le matériel de suivi à grande échelle coûte en moyenne entre 0,15 et 0,35 dollar par watt. Cette fourchette fluctue en fonction des indices mondiaux des matières premières sidérurgiques et de la logistique régionale du fret. La prime matérielle représente un obstacle aux dépenses d’investissement initiales (CAPEX). Cependant, isoler les CAPEX des données de génération conduit à de mauvaises décisions de projet.
Acier de construction (pieux, tubes) : ~ 50 % à 60 % du coût du tracker
Systèmes d'entraînement (moteurs, boîtes de vitesses) : ~ 15 % à 20 % du coût du tracker
Logique de contrôle et capteurs : ~10 % à 15 % du coût du tracker
Matériel d'installation et fixations : environ 10 % du coût du tracker
Les taux de main d’œuvre dictent les budgets de déploiement réels. Les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) recherchent activement des fonctionnalités réduisant le temps d'assemblage sur le terrain. Les conceptions modulaires réduisent considérablement les besoins en main-d'œuvre. Les supports pré-assemblés éliminent le besoin pour les travailleurs de manipuler des centaines de boulons desserrés par rangée. Les supports d'entraînement articulés s'adaptent parfaitement aux terrains irréguliers, éliminant ainsi les opérations coûteuses de nivellement du site. De plus, les sites confrontés à des sols rocheux utilisent souvent des fondations en béton préfabriqué plutôt que de tenter de forcer des pieux battus à travers un substrat rocheux impénétrable.
Le modèle financier justifie la technologie. Une installation bien conçue voit généralement une augmentation de 15 à 25 % de son rendement énergétique annuel. Cet afflux massif de production facturable compense rapidement la prime matérielle initiale. La modélisation financière généralisée montre que les promoteurs récupèrent l’investissement en capital supplémentaire en deux à quatre ans. Une fois que la centrale franchit ce seuil de récupération, l’installation bénéficie d’un LCOE réduit de façon permanente pendant les vingt années restantes de sa durée de vie opérationnelle. L’augmentation des revenus se répercute directement sur les résultats.
Le paysage physique dicte les exigences en matière d’ingénierie structurelle. Vous ne pouvez pas imposer un modèle de suivi générique à une géographie difficile.
Les architectures de suivi standard gèrent des variations topographiques jusqu'à 10 ou 15 degrés. Les pentes dépassant ces limites nécessitent une ingénierie spécialisée. Les EPC déploient souvent des configurations de rangées décalées pour suivre le contour naturel du terrain. Les sites présentant un terrain très vallonné obligent les promoteurs à se procurer des pieux de fondation plus longs et plus épais pour maintenir l'alignement horizontal des tubes. Cette stratégie gonfle rapidement les budgets d’approvisionnement en acier.
Les conditions souterraines présentent des risques importants pour le projet. Des études géotechniques inadéquates ruinent régulièrement des centrales solaires autrement saines. Les profils de sol meubles ne supportent pas les charges de vent latéral. Les environnements soumis à de forts soulèvements dus au gel poussent physiquement les pieux de fondation vers le haut pendant les gelées hivernales. Le tassement des fondations désaligne directement les tubes de torsion au-dessus du sol. Une fois qu'un tube de torsion perd son véritable alignement linéaire, les roulements rotatifs se grippent. Cette friction surcharge les moteurs d’entraînement, accélérant l’usure des boîtes de vitesses et déclenchant des pannes en cascade.
Les ingénieurs civils doivent optimiser le rapport de couverture du sol (GCR). GCR représente le rapport entre la superficie du module et la superficie totale du terrain. Pour les configurations à axe unique, les concepteurs espacent généralement les rangées à des distances égales à 2,5 à 3 fois la hauteur des rangées. Un espacement plus serré réduit les coûts d’acquisition des terrains mais crée une ombre importante. Un espacement plus large élimine les ombres mais gonfle les frais de location de terrains et les distances de tranchée des câbles. La planification intelligente du GCR équilibre les contraintes foncières et l’efficacité du retour en arrière algorithmique.
Le déploiement d'un tracker d'énergie solaire implique de gérer des tolérances de construction strictes et de se préparer aux événements météorologiques catastrophiques. La fiabilité à long terme n’est pas le fruit du hasard.
Les responsables de la construction du site appliquent une assurance qualité impitoyable. Les tolérances de battage des pieux de fondation en sont un excellent exemple. Les équipes EPC doivent généralement maintenir une précision de placement des pieux strictement à ± 25 mm de la ligne centrale d'ingénierie. La précipitation de la phase de battage introduit de légères déviations. Ces petits écarts s’accumulent sur une rangée de cent mètres. Le tube de torsion en torsion finit par lier les roulements mécaniques. Le système interprète cette liaison comme un défaut mécanique, provoquant un temps d'arrêt inattendu.
Le vent détruit les panneaux solaires non protégés. Les grandes surfaces de modules agissent comme des ailes d’avion, générant des forces de portance et de traînée massives. Le système de contrôle doit posséder des algorithmes de sécurité hautement réactifs. Lorsque les anémomètres détectent des vitesses de vent approchant des seuils critiques, généralement autour de 20 mètres par seconde, le système doit déclencher une stratégie de rangement défensive.
Les moteurs font tourner les modules dans une position de rangement prédéterminée. Certains fournisseurs programment un profil parfaitement plat (0 degré) pour réduire la traînée. D'autres programment un profil légèrement incliné pour éviter un flottement aéroélastique destructeur. La survie à une microrafale ou à une violente tempête dépend entièrement de la vitesse et de la fiabilité de ce mécanisme de rangement.
Les spécialistes du marketing du secteur promeuvent souvent des solutions « sans entretien ». Nous devons démystifier ce mythe. Chaque actif mécanique nécessite des opérations et une maintenance (O&M) continues. Des calendriers de maintenance réalistes évitent que des problèmes mineurs ne se transforment en pannes majeures. Les techniciens doivent effectuer des contrôles de lubrification de routine si l'usine utilise des roulements plus anciens et non autolubrifiants. Les inspections de la gestion des câbles s’avèrent tout aussi vitales. Une rotation constante fatigue les faisceaux de câbles s'ils manquent de jeu adéquat. Les techniciens vérifient les rayons de courbure des fils pour éviter les courts-circuits électriques. Enfin, les capteurs MEMS nécessitent un étalonnage périodique pour garantir que l’algorithme astronomique suit le véritable sud solaire.
La sélection du bon partenaire de fabrication atténue les risques opérationnels à long terme. Considérez la présélection des fournisseurs comme un exercice de gestion des risques plutôt que comme une simple comparaison de prix.
Bancabilité et antécédents : exigez des preuves de déploiements historiques réussis. Exigez des études de cas montrant que leurs équipements survivent à des environnements difficiles correspondant à votre site. Un tracker qui fonctionne bien dans un climat doux peut échouer de manière catastrophique en cas de neige abondante ou de sable abrasif du désert.
Normes de test et de conformité : N'acceptez pas d'acier non certifié. Insistez pour que les fournisseurs fournissent la certification CEI 62817. Cette norme impose une qualification de conception complète spécifiquement pour le matériel de suivi. De plus, exigez la conformité à la norme UL 2703 pour garantir l'intégrité structurelle du système de montage sûr et des chemins de mise à la terre électriques appropriés.
Intégration logicielle et SCADA : le meilleur acier échoue sans contrôles intelligents. Évaluez minutieusement la plate-forme de contrôle exclusive du fournisseur. Vérifiez qu'il s'intègre parfaitement au système SCADA de votre usine choisie via des protocoles standard tels que Modbus TCP/IP. Donnez la priorité aux fournisseurs proposant des alertes de maintenance prédictive. Un logiciel qui détecte des anomalies mineures de surintensité du moteur peut avertir les techniciens plusieurs jours avant qu'une panne physique ne se produise.
La décision de mettre en œuvre une technologie de suivi horizontal ne consiste plus à prouver si le concept fonctionne. Tout tourne autour d’une exécution commerciale précise. Les développeurs doivent adapter les conceptions structurelles et les stratégies de fondation spécifiques au profil topographique et aérodynamique exact de leur site. En standardisant des amortisseurs de haute qualité, des boîtes d'engrenages étanches IP65 et des tolérances rigoureuses en matière de battage de pieux, les investisseurs protègent leurs sources de revenus.
Nous recommandons de donner la priorité aux fournisseurs proposant des mécanismes éprouvés de protection contre le vent et des algorithmes avancés de backtracking 3D. Évaluez la flexibilité structurelle qu’ils offrent sur un terrain accidenté. Lorsque vous effectuez correctement l’approvisionnement et l’installation, le rendement énergétique qui en résulte réduit de manière permanente votre coût énergétique, garantissant ainsi une rentabilité à long terme à l’échelle du service public.
R : Les trackers comportent généralement une prime de dépenses en capital (CAPEX) de 20 à 30 % par rapport aux structures de montage standard à inclinaison fixe. Cependant, ils produisent annuellement 15 à 25 % d’électricité en plus. Ce gain de rendement énergétique substantiel compense généralement la prime initiale dans un délai de deux à quatre ans, réduisant ainsi les coûts du projet à long terme.
R : Les systèmes de suivi modernes utilisent des capteurs météorologiques actifs. En cas de vents violents, le logiciel déclenche un mécanisme de rangement automatisé, faisant pivoter les panneaux à plat ou légèrement inclinés pour minimiser la traînée aérodynamique. Lors d’épisodes de grêle graves, les systèmes adoptent une position défensive à angle élevé pour dévier les impacts directs de grêle en toute sécurité.
R : Oui. Les systèmes standards s'adaptent à des pentes modérées allant de 10 à 15 degrés. Pour les terrains très vallonnés ou irréguliers, les fabricants utilisent des jambes d'entraînement articulées et des configurations de rangées décalées. Ces conceptions adaptées au terrain éliminent le besoin d'opérations de nivellement de terre étendues et coûteuses avant l'installation.
R : Vous pouvez vous attendre à ce qu’une structure de suivi robuste dure de 20 à 25 ans, ce qui correspond à la durée de vie des panneaux photovoltaïques. Atteindre cette longévité nécessite le strict respect des calendriers de maintenance de base, y compris l'étalonnage de routine des capteurs, les inspections de la gestion des câbles et le remplacement éventuel du moteur d'entraînement.
