Les développeurs solaires à grande échelle et les EPC sont confrontés à un exercice d’équilibre incessant. Vous devez constamment mettre en balance le CAPEX initial plus élevé des systèmes de suivi avec la stricte nécessité de maximiser le rendement énergétique. Alors que les architectures indépendantes à axe unique ont longtemps dominé le paysage des services publics, l'inflation récente des composants et les complexités opérationnelles ont forcé un pivot stratégique. Nous assistons désormais à une évolution massive de l’industrie vers des configurations mécaniquement optimisées.
Un à liaison à deux rangées système de suivi solaire offre une réduction mesurable du coût actualisé de l'énergie (LCOE) pour les topographies relativement plates. Il y parvient en réduisant considérablement les points de panne électrique sans sacrifier l'augmentation de rendement de 15 à 25 % typique des installations de suivi actif. Dans ce guide, vous apprendrez les principes mécaniques exacts des liaisons à double rangée. Nous explorerons les mesures d'adéquation du site, décomposerons les cadres d'approvisionnement et comparerons cette configuration directement aux alternatives à inclinaison fixe et à rangées indépendantes.
Complexité électrique réduite de moitié : la liaison de deux rangées à un seul moteur d'entraînement réduit les unités de commande et les moteurs jusqu'à 50 %, réduisant ainsi directement les taux de défaillance.
Paramètres de site stricts : la rentabilité maximale est atteinte sur les sites dont les tolérances de pente NS sont inférieures à 10 à 15 % ; un terrain très vallonné peut encore nécessiter des conceptions de rangées indépendantes.
Réduction des coûts d'exploitation et de maintenance : moins de composants actifs et une consommation d'énergie quotidienne ultra faible (souvent <0,1 kWh/jour) assurent la viabilité financière à long terme.
Compatibilité grand format : les systèmes de liaison mécanique modernes sont spécialement conçus pour supporter des charges de vent élevées pour les modules bifaciaux ultra-larges (210 mm/600 W+).
Les ingénieurs recherchent constamment des moyens d’en faire plus avec moins de pièces mobiles. Pendant des années, la norme industrielle impliquait d’alimenter chaque rangée de panneaux solaires de manière indépendante. Chaque rangée avait son propre moteur, sa propre batterie de secours et son propre nœud de communication. Même si cela offrait une flexibilité maximale sur un terrain accidenté, cela multipliait également le nombre de points de défaillance potentiels sur un site immense.

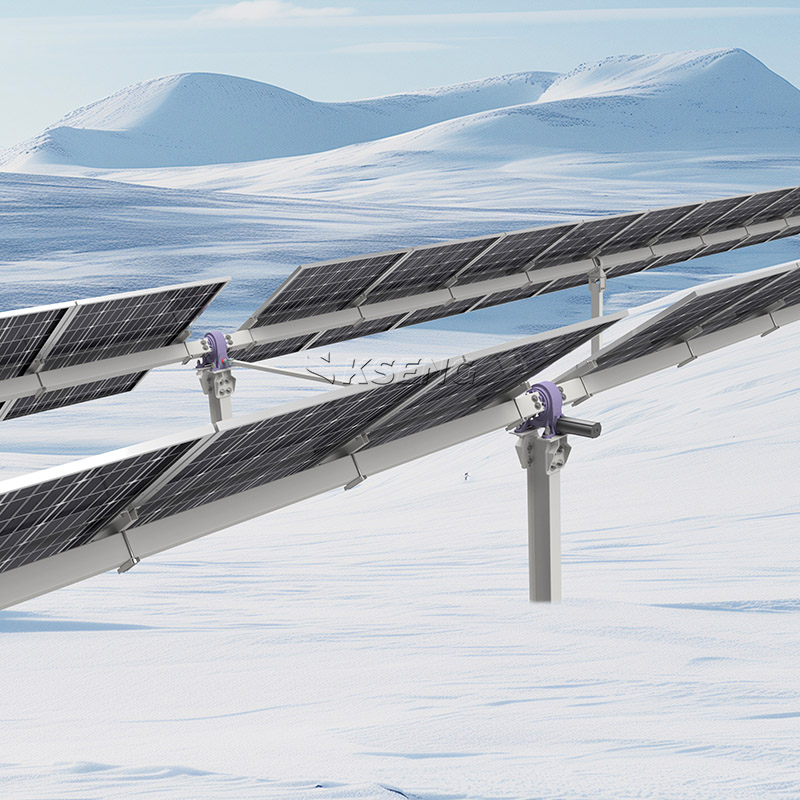

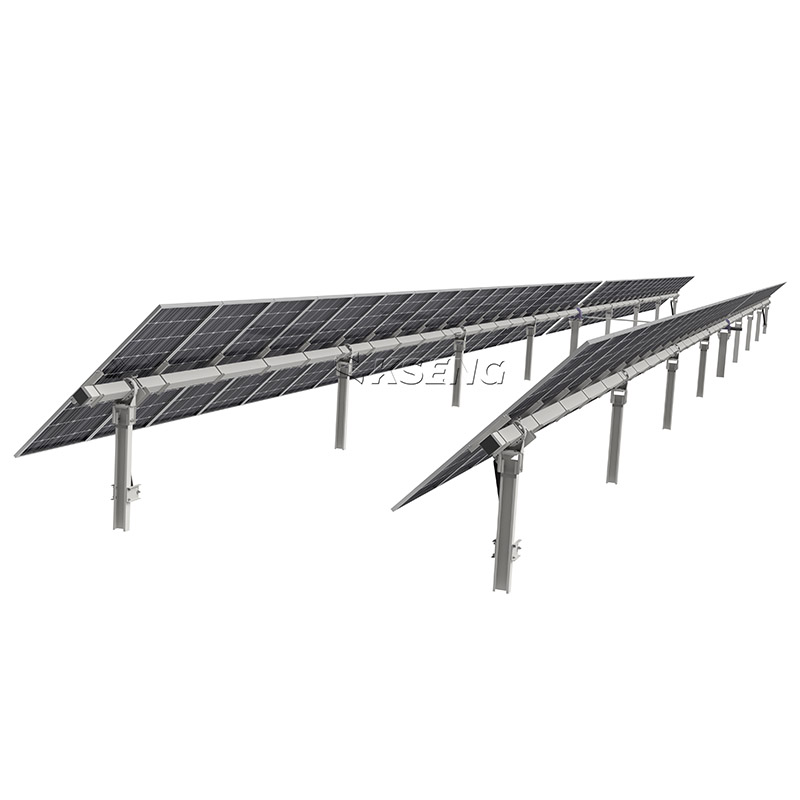

L'architecture de liaison à deux rangées modifie cette approche. Il repose sur une simplification mécanique fondamentale. Au lieu de composants électriques en double, il utilise un seul moteur d'entraînement de haute puissance. Ce moteur central se connecte aux rangées adjacentes à l’aide de liaisons mécaniques robustes. Les fabricants utilisent couramment des arbres cannelés et des joints à cardan à cette fin. Les joints à cardan sont particulièrement précieux. Ils agissent comme des joints universels, permettant une légère articulation afin que les rangées liées puissent gérer des variations mineures du terrain sans se coincer.
Relier deux rangées massives de panneaux solaires fait bien plus que simplement partager un moteur. Cela modifie fondamentalement la dynamique structurelle du réseau. L'architecture liée partage activement les charges de vent et les contraintes structurelles sur une empreinte physique beaucoup plus grande. Cette base plus large améliore la fréquence de vibration naturelle de l’ensemble du réseau. Par conséquent, le système résiste bien mieux au galop et à la résonance induite par le vent qu’un rameur autonome. Lorsque des rafales soudaines frappent le site, les liaisons rigides en acier répartissent les forces de torsion en toute sécurité dans les fondations.
La gestion de l’ombrage rangée par rangée constitue un défi crucial tôt le matin et en fin d’après-midi. Une configuration traditionnelle risque d'ombrager les panneaux adjacents si un moteur est légèrement en retard par rapport aux autres. Cependant, un système de suivi solaire à un axe utilisant des liaisons à deux rangées résout ce problème de manière organique. Parce que les rangées sont physiquement liées entre elles, elles maintiennent un mouvement parfaitement synchronisé. Ils éliminent pratiquement le risque d’ombrage accidentel d’une rangée à l’autre. Lorsqu'elle est pilotée par des algorithmes de retour en arrière unifiés pilotés par l'IA, cette synchronisation rigide garantit une capture optimale de la lumière du soleil pendant les heures d'ensoleillement à faible angle.
Passer de lignes indépendantes à une architecture liée nécessite un examen attentif du grand livre du projet. Les avantages financiers des installations à deux rangées apparaissent à la fois dès la phase d'approvisionnement initiale et longtemps après la mise en service. En remplaçant l'électronique par de l'acier de construction, les EPC modifient radicalement le profil des flux de trésorerie des développements à l'échelle des services publics.
Les économies sur les coûts matériels représentent l’avantage le plus immédiat. Lorsque vous reliez des rangées, vous échangez efficacement des moteurs en double, des batteries de secours et des contrôleurs localisés contre des arbres mécaniques en acier. L’acier est intrinsèquement moins cher et moins soumis à la volatilité de la chaîne d’approvisionnement des semi-conducteurs que les micropuces et les circuits imprimés. Ce compromis direct réduit la nomenclature initiale. Vous achetez la moitié des moteurs, la moitié des nœuds de communication et la moitié des alimentations localisées.
L’impact à long terme sur le grand livre des opérations et de la maintenance (O&M) est profond. Considérez la réalité d'un technicien de terrain. Le dépannage d’un moteur et d’un nœud de communication pour environ 240 panneaux est très efficace. Dans un système à rangées indépendantes, ce même technicien doit inspecter les nœuds tous les 120 panneaux. Moins de nœuds électroniques signifie moins de déplacements de camions, moins de mises à jour de micrologiciels et moins de pièces de rechange pourrissant dans un entrepôt. De plus, les moteurs à liaison modernes sont très efficaces. Ils affichent souvent une consommation d’énergie quotidienne ultra faible, utilisant parfois moins de 0,1 kWh par jour.
Les sceptiques se demandent souvent si les liaisons mécaniques restreignent les mouvements. Ce n’est pas le cas. Les systèmes à deux rangées offrent exactement la même portée de suivi que les architectures de suivi indépendantes haut de gamme. Vous bénéficiez toujours de l’amplitude de mouvement standard de ±60°. Vous atteignez toujours la précision de suivi critique de ±1°. Étant donné que les mesures de performance restent identiques aux lignes indépendantes, les systèmes à deux lignes garantissent la génération de revenus attendue modélisée lors de la phase de financement initiale.
Lors de la sélection d’un tracker solaire à axe unique pour un projet majeur, les ingénieurs doivent regarder au-delà des affirmations marketing. Vous avez besoin d’un cadre d’évaluation rigoureux. Nous vous recommandons fortement d'utiliser la répartition des spécifications en quatre piliers standard de l'industrie pour évaluer tout système de liaison mécanique.
Vous devez évaluer la section transversale de la poutre principale et sa rigidité globale. L’industrie solaire évolue rapidement vers des modules bifaciaux ultra-grands. Ces panneaux de 210 mm et 600 W+ sont lourds, dépassant souvent 2,5 mètres de longueur. Le système doit accueillir ces panneaux massifs sans subir de déformation excessive sous charge. Demandez à votre fournisseur des données spécifiques en soufflerie confirmant la rigidité structurelle des modules grand format.
Regardez au-delà de la minuterie de base de suivi du soleil. Les projets modernes nécessitent des systèmes de contrôle d’IA en boucle fermée. Ces systèmes devraient donner la priorité aux algorithmes astronomiques avancés tout en proposant des remplacements météorologiques actifs. Évaluez également la fiabilité du protocole de communication. Les systèmes câblés sont stables mais coûteux à creuser. Recherchez des réseaux maillés décentralisés utilisant des protocoles tels que Zigbee, LoRa ou RS485. Ceux-ci garantissent que le système communique toujours même si un nœud local se déconnecte.
Examinez attentivement les mesures de résistance au vent. Les conditions météorologiques extrêmes constituent la plus grande menace pour un actif solaire. Un viable à l’échelle utilitaire tracker solaire doit garantir un temps de stockage d’urgence à plat inférieur à 6 à 8 minutes. Le système doit lancer cette séquence de rangement rapide dès que les anémomètres locaux détectent des vitesses de vent supérieures à 18 m/s. Vérifiez que le système dispose d'une alimentation de secours suffisante pour exécuter cette opération lors d'une panne de réseau.
Vérifiez les plages de températures de fonctionnement. Un système utilitaire standard doit fonctionner parfaitement de -30°C à +60°C. Vérifiez également les indices de protection (IP) des boîtiers de moteur réduits. Comme il y a moins de moteurs dans une configuration à deux rangées, ceux dont vous disposez doivent être hermétiquement fermés contre la poussière, le sable et la pluie battante.
Les liaisons à deux rangées sont exceptionnelles, mais elles ne sont pas magiques. Ils sont confrontés à des contraintes physiques strictes. Avant de vous engager dans une architecture liée, vous devez évaluer minutieusement les conditions réelles de votre site désigné.
Les liaisons mécaniques nécessitent un alignement précis sur de longues distances. Les sites présentant une forte ondulation nord-sud ou des changements de pente extrêmes est-ouest causeront de graves problèmes. Si la pente dépasse 15 %, les liaisons rigides en acier se coincent, provoquant un grillage prématuré du moteur. Un terrain très vallonné augmente considérablement le risque de retards d’installation. Pour les pentes très vallonnées, les rangées indépendantes restent le choix le plus sûr.
Considérez la réalité du déploiement sur le terrain. Si la réduction de moitié du câblage électrique permet de gagner du temps, l'assemblage mécanique nécessite une précision de battage rigoureuse. Les EPC doivent prendre en compte un nivellement structurel précis. Si les pieux battus ne sont décalés que de quelques centimètres, relier l'arbre d'entraînement rigide entre deux rangées devient une lutte ardue et à forte intensité de main d'œuvre. Les géomètres et les opérateurs de battage de pieux doivent maintenir des tolérances incroyablement serrées pour garantir le bon positionnement des joints mécaniques.
L'intégration du bon type de fondation est essentielle pour maintenir l'intégrité des liens sur un cycle de vie des actifs de 25 ans. Le déplacement du sol détruira une liaison mécanique. Dans les zones sujettes à de forts soulèvements dus au gel ou à des sols sableux meubles, les pieux H battus standard pourraient ne pas suffire. Vous devrez peut-être spécifier des vis de terre ou des fondations en béton pour éviter un tassement inégal. Si une rangée s'affaisse plus que son partenaire lié, le couple qui en résulte déchirera les joints de Cardan.
Le choix de la bonne structure de montage détermine le rythme financier de votre parc solaire. Pour simplifier la décision, nous devons évaluer comment les systèmes à deux rangées se comparent aux deux autres méthodologies dominantes : les systèmes à inclinaison fixe et les trackers à rangées indépendantes.
Les systèmes à inclinaison fixe sont les plus simples. Ils ne comportent aucune pièce mobile, ce qui entraîne une maintenance quasi nulle. Ils sont pratiquement indestructibles par vent fort. Cependant, cette sécurité a un coût énorme en termes de rendement. Les systèmes fixes subissent généralement une perte de rendement de 15 à 25 % par rapport aux systèmes de suivi. De plus, ils présentent un profil de production très concentré à midi. Sur les marchés énergétiques modernes dominés par la tarification en fonction de l’heure d’utilisation (TOU), la demande énergétique maximale survient souvent en fin d’après-midi. Les trackers captent ce soleil lucratif de l’après-midi, alors que les systèmes fixes le manquent complètement. Cela rend les systèmes à inclinaison fixe très peu compétitifs dans les régions où les prix de l'énergie sont variables.
La ligne de démarcation entre les trackers indépendants et à double rangée est simple : la topographie. Les trackers de rangs indépendants disposent d'un moteur dédié par rang. Cela leur permet de franchir en toute fluidité un terrain complexe et vallonné sans se coincer. Si votre site ressemble à des montagnes russes, choisissez des lignes indépendantes. Cependant, si votre terrain est plat à modéré, les lignes indépendantes représentent un gaspillage de CAPEX. Pour les sites plats, le choix d'un attelage à deux rangées est la directive financière ultime. Il élimine les coûts matériels redondants et réduit considérablement les frais d’exploitation et de maintenance.
Pour plus de clarté, examinez la comparaison fonctionnelle suivante des trois architectures principales :
| Traqueur de rangée indépendant à réseau | métrique | à inclinaison fixe | Traqueur de liaison à deux rangées |
|---|---|---|---|
| Augmentation du rendement énergétique | Référence (0 %) | + 15% à 25% | + 15% à 25% |
| Tolérance du terrain | Très Haut (Toutes Pistes) | Élevé (collines complexes) | Modéré (<15 % de pente) |
| Complexité électrique | Zéro | Élevé (1 moteur par rangée) | Faible (1 moteur pour 2 rangées) |
| Profil CAPEX | Le plus bas | Le plus haut | Modéré |
| Meilleur cas d'utilisation | Conditions météorologiques extrêmes, terrains bon marché | Topographie très vallonnée | Topographie plate, axée sur le budget |
Le suivi des liaisons à deux rangées n’est pas une solution universelle pour chaque parc solaire. Il s'agit d'une solution d'ingénierie hautement optimisée et à haut retour sur investissement, conçue pour des profils géographiques spécifiques. En partageant un seul moteur d'entraînement sur deux rangées distinctes, vous supprimez d'énormes quantités d'électronique redondante. Cette simplification mécanique réduit naturellement à la fois votre investissement initial et vos coûts de maintenance à long terme.
Lorsque vous planifiez votre prochain déploiement à l'échelle d'un service public, vos prochaines étapes doivent être basées sur les données. Tout d’abord, effectuez une analyse rigoureuse de la pente du terrain pour vous assurer que votre site respecte la tolérance de pente NS requise de 10 à 15 %. Ensuite, contactez le fabricant de votre tracker d'énergie solaire pour demander des données de test spécifiques en soufflerie vérifiant la compatibilité des modules grand format. Enfin, exigez une modélisation LCOE personnalisée qui compare directement les liaisons à deux rangées aux architectures indépendantes pour vos coordonnées géographiques spécifiques. En évaluant les réalités structurelles parallèlement aux données financières, vous garantirez une rentabilité maximale de votre actif.
R : Une rentabilité maximale nécessite un terrain relativement plat. En règle générale, les trackers à deux rangées s'adaptent à une tolérance de pente nord-sud de 10 à 15 %. La limite exacte dépend fortement de la conception spécifique du joint à cardan ou de la liaison mécanique du fabricant. Les sites plus raides nécessitent généralement une transition vers des architectures de lignes indépendantes pour empêcher la liaison de liaison.
R : Oui. Les conceptions de liaison modernes sont spécialement conçues pour les modules bifaciaux lourds. Ils maintiennent une garde au sol élevée, dépassant souvent 500 mm. De plus, les ingénieurs conçoivent soigneusement les tubes de torsion primaires et les liaisons mécaniques afin de minimiser les ombres structurelles. Cette disposition maximise la capture critique de la lumière albédo sur la face arrière des panneaux.
R : Les systèmes de liaison à l'échelle des services publics intègrent des sécurités intégrées localisées. Ils utilisent des chaînes de secours auto-alimentées ou des batteries de secours dédiées et étanches au niveau du nœud moteur. Cette alimentation localisée garantit que le réseau peut exécuter indépendamment une commande de rangement d'urgence à plat en quelques minutes en cas de conditions météorologiques extrêmes, même si le réseau électrique principal est hors ligne.
