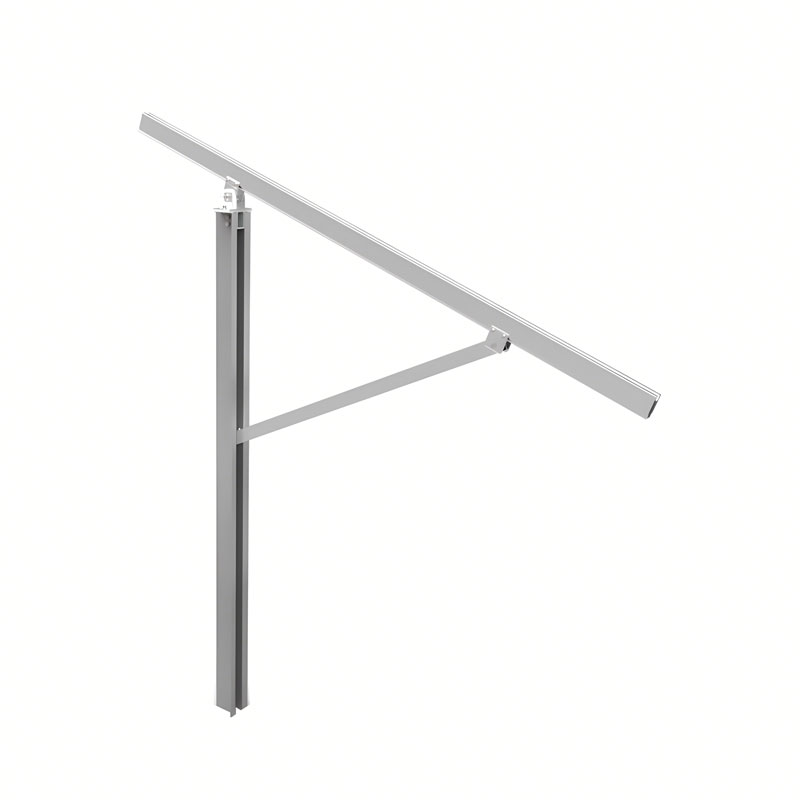

1. Colonnes de montage photovoltaïque : la fondation de support verticale

• Fonctions clés :

• Supporter les charges verticales des modules solaires et des structures supérieures.

• Déterminez la hauteur et l’élévation du panneau solaire.

• Transférez les charges en toute sécurité vers les fondations et le sol.

• Matériaux courants :

• Acier galvanisé à chaud : haute résistance, faible coût, idéal pour les systèmes montés au sol dans les zones de fortes chutes de neige et de vent.

• Aluminium anodisé : léger (30 % plus léger que l'acier), résistant à la corrosion, parfait pour les régions côtières ou humides.

• Acier allié : haute résistance à la traction, utilisé pour les projets lourds ou de grande portée.

• Types : colonnes avant (ajuster l'angle d'inclinaison), colonnes arrière (maintenir la stabilité) et colonnes de support (pour les grands réseaux).

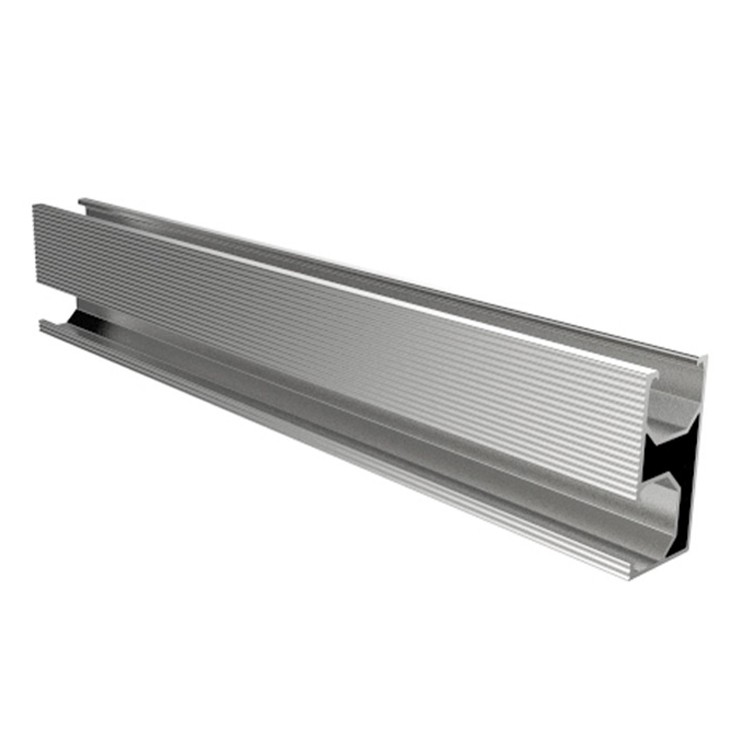

2. Poutres de montage PV : le répartiteur de charge horizontal

• Fonctions clés :

• Connectez les colonnes pour former un cadre horizontal stable.

• Rails de support et modules solaires, transférant les charges aux colonnes.

• Maintenez l’espacement et l’alignement du panneau solaire.

• Matériaux et profils courants :

• Acier galvanisé en forme de C/Z : haute rigidité, rentable, largement utilisé dans les supports photovoltaïques fixes.

• Alliage d'aluminium (6063‑T5) : Léger, facile à traiter, adapté aux systèmes de toiture et résidentiels.

• Poutre en I/poutre en H : pour les centrales électriques au sol à grande échelle nécessitant une capacité de charge élevée.

• Conseil d'installation : les poutres sont boulonnées (sans soudure) aux colonnes pour un montage et un démontage faciles, réduisant ainsi les coûts de main-d'œuvre sur site.



3. Rails de montage photovoltaïque : le support de panneaux solaires

• Fonctions clés :

• Fournir une surface plane et stable pour l'installation des panneaux solaires.

• Fixez les panneaux avec des pinces (pinces médianes/fins) et résistez aux vibrations du vent.

• Permet un ajustement précis de l’espacement et de l’alignement des panneaux.

• Matériaux et caractéristiques courants :

• Alliage d'aluminium anodisé (6063‑T5) : matériau standard pour les rails photovoltaïques : résistant à la corrosion, léger et compatible avec la plupart des pinces pour panneaux solaires.

• Conception de profil extrudé : rainures à fente en T/à fente en C pour une installation flexible de la pince et un réglage facile sur site.

• Personnalisation de la longueur : coupez aux longueurs spécifiques au projet (généralement 2,4 m à 6 m) pour minimiser les déchets.

• Types : rails standard (pour panneaux ordinaires), rails robustes (pour modules grands/lourds) et mini rails (pour petits systèmes de toit).



4. Connecteurs de montage PV : les « joints » structurels

• Fonctions clés :

• Connectez les colonnes aux poutres, les poutres aux rails et les rails aux panneaux.

• Résiste aux forces de cisaillement et de tension, en maintenant l’intégrité structurelle sous des charges dynamiques (vent/séisme).

• Permet un assemblage boulonné rapide ou sans outil, réduisant ainsi le temps d'installation.

• Types et matériaux courants :

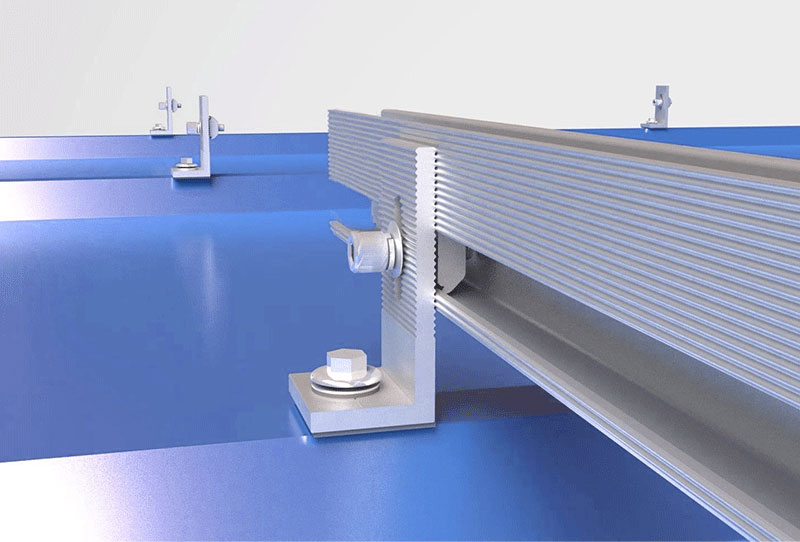

• Angles en L (connecteurs à angle droit) : connectez les composants verticaux/horizontaux (colonnes-poutres, poutres-rails) ; aluminium ou acier galvanisé.

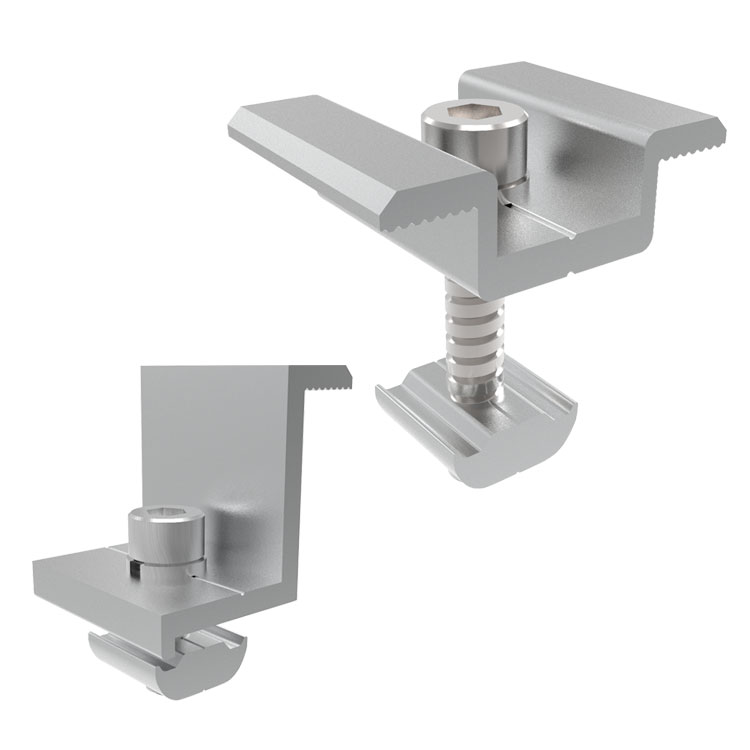

• Pinces milieu/extrémité : fixez les panneaux solaires aux rails ; aluminium anodisé avec boulons en acier inoxydable.



• Boulons/écrous/rondelles : attaches centrales ; acier inoxydable (304/316) pour la résistance à la corrosion, avec conception anti-desserrage.

• Supports triangulaires : améliorent la stabilité des joints poteaux-poutres, en particulier dans les zones à vent fort.

• Exigence critique : tous les connecteurs doivent correspondre au matériau des composants principaux (connecteurs en aluminium pour rails en aluminium) pour éviter la corrosion galvanique.

Pourquoi choisir les structures de montage photovoltaïques de Kseng Energy ?

• Matériaux de qualité supérieure : toutes les colonnes, poutres, rails et connecteurs sont en aluminium résistant à la corrosion ou en acier galvanisé, garantissant une durée de vie de 25 ans.

• Stabilité structurelle : conçu pour résister aux conditions météorologiques extrêmes (vitesse du vent jusqu'à 60 m/s, charge de neige jusqu'à 1,5 kN/m²).

• Installation facile : la conception modulaire et boulonnée réduit le temps sur site de 30 % par rapport aux systèmes soudés.

• Solutions personnalisées : adaptées aux projets solaires sur les toits, au sol, agricoles et côtiers.

• Certifications mondiales : les certifications TUV, CE et ISO garantissent la conformité aux normes internationales.
