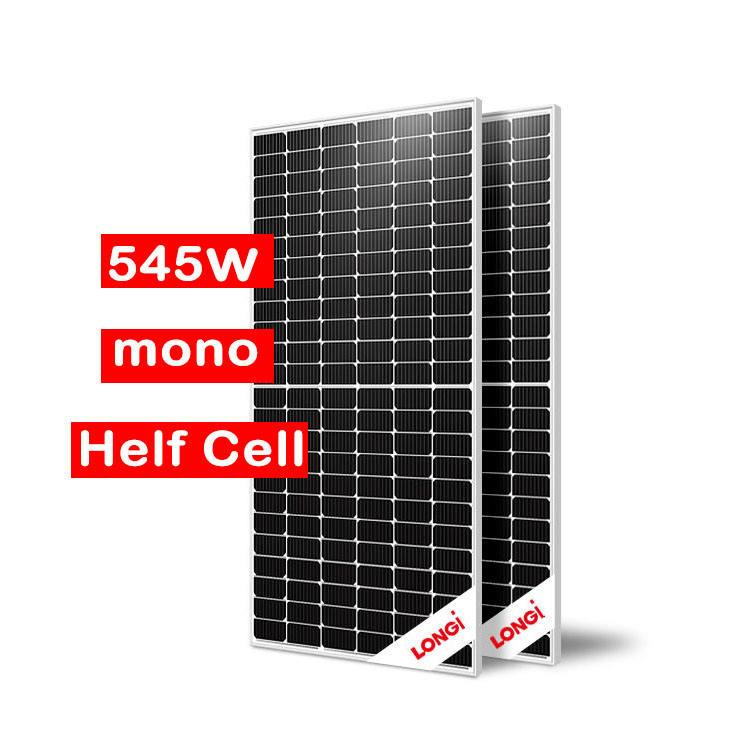

Description des produits
· Basé sur une plaquette M10-182 mm, le meilleur choix pour les centrales électriques ultra-larges
· La technologie de module avancée offre une efficacité de module supérieure
· Plaquette dopée au gallium M10
·Soudure intelligente
·Cellule demi-coupée à 9 jeux de barres
·Excellentes performances de production d'énergie en extérieur
·La haute qualité des modules garantit une fiabilité à long terme
MODULE MAX
EFFICACITÉ
|
PUISSANCE
TOLÉRANCE
|
DÉGRADATION DE PUISSANCE LA PREMIÈRE ANNÉE
|
DÉGRADATION
DE PUISSANCE DES ANNÉES 2 À 25
|
Fonctionnement inférieur
Température
|
21,7 %
|
0~3%
|
<2 %
|
0,55 %
|
Demi cellule
|
|
Orientation des cellules
|
144 (6x24)
|
Boîte de dérivation
|
IP68, trois diodes
|
Câble de sortie
|
4mm², +400, -200mm/±1400mm
de longueur peuvent être personnalisés
|
Verre
|
Verre simple, verre trempé enduit de 3,2 mm
|
Cadre
|
Cadre en alliage d'aluminium anodisé
|
Lester
|
27,2 kg
|
Dimension
|
2256x1133x35mm
|
Emballage
|
31pcs par palette / 155pcs par 20' GP / 620pcs par 40' HC
|
Caractéristiques électriques
|
STC : AM1.5 1000W/m² 25℃ NOCT : AM1.5 800W/m² 20℃ 1m/s Incertitude de test pour Pmax : ±3%
|
Type de module
|
LR5-72HPH
-540M
|
LR5-72HPH
-545M
|
LR5-72HPH
-550M
|
|
Condition de test
|
SC
|
NOCT
|
SC
|
NOCT
|
SC
|
NOCT
|
|
Puissance maximale (Pmax/W)
|
540
|
403.6
|
545
|
407.4
|
550
|
411.1
|
|
Tension en circuit ouvert (Voc/V)
|
49.50
|
46,54
|
49.65
|
46,68
|
49,80
|
46,82
|
|
Courant de court-circuit (Isc/A)
|
13.85
|
11h20
|
13.92
|
11h25
|
13,98
|
11.31
|
|
Tension à la puissance maximale (Vmp/V)
|
41,65
|
38,69
|
41,80
|
38,83
|
41,95
|
38,97
|
|
Courant à la puissance maximale (Imp/A)
|
12,97
|
10h43
|
13.04
|
10h49
|
13.12
|
10.56
|
|
Efficacité du module (%)
|
|
|
Certifications de produits
CEI 61215, CEI61730, UL61730
ISO 9001:2015 : Système de gestion de la qualité ISO
ISO14001:2015 :Système de gestion de l'environnement ISO
TS62941 : Lignes directrices pour la qualification de la conception des modules et l'approbation de type
ISO 45001:2018 :Santé et sécurité au travail
L'emballage du produit
Cas de projet
