La production d’énergie solaire ne dépend pas seulement de l’efficacité des modules photovoltaïques. Le système de montage solaire et la disposition globale des panneaux solaires jouent également un rôle important dans la détermination de la quantité d'électricité qu'un système photovoltaïque peut produire tout au long de sa durée de vie.

Une disposition bien conçue des supports solaires aide les modules photovoltaïques à recevoir plus de lumière solaire, réduit l'ombrage entre les rangées, améliore la ventilation et permet une meilleure utilisation de la surface disponible du toit ou du terrain. Dans le même temps, la structure de montage doit offrir une stabilité suffisante sous le vent, la neige, la pluie et d'autres charges environnementales.

Alors, comment optimiser une configuration de montage solaire pour une production d’énergie plus élevée ?

La clé est d’équilibrer l’orientation des panneaux, l’angle d’inclinaison, l’espacement des rangées, le contrôle de l’ombrage, la zone d’installation disponible, les exigences structurelles et les performances du système à long terme.

1.Pourquoi la disposition des supports solaires est importante pour

Les panneaux solaires convertissent la lumière du soleil en électricité, mais leur capacité à capter le rayonnement solaire dépend fortement de la façon dont ils sont positionnés.

Un aménagement mal planifié peut entraîner :

• Ombrage inutile entre les rangées de panneaux solaires
• Exposition au soleil sous-optimale
• Rendement énergétique réduit
• Mauvaise circulation d'air sous les modules
• Utilisation inefficace de l'espace d'installation disponible
• Coûts de structure et d'installation plus élevés

En revanche, un système de montage de panneaux solaires soigneusement conçu peut aider à maximiser l’exposition solaire tout en maintenant la sécurité structurelle et l’efficacité de l’installation.

Pour cette raison, la disposition des supports solaires doit être prise en compte dès les premières étapes de la conception du système photovoltaïque plutôt que traitée comme un détail d'installation.

2.Optimiser l'orientation des panneaux solaires

L'orientation des panneaux, également appelée azimut, détermine la direction dans laquelle les modules solaires sont orientés.

Dans l’hémisphère Nord, les systèmes photovoltaïques à inclinaison fixe orientés vers le sud constituent généralement un bon point de départ pour maximiser la production annuelle d’énergie solaire. Cependant, l'orientation idéale dépend de l'emplacement du projet, du profil de consommation électrique, de l'état de la toiture, de la disponibilité du terrain et des objectifs du système.

Par exemple, un bâtiment commercial peut avoir une configuration de toit est-ouest. Au lieu de forcer tous les modules vers le sud, une disposition de montage solaire est-ouest peut permettre d'installer davantage de modules dans la surface disponible du toit.

Cela signifie que l’énergie annuelle maximale par panneau n’est pas toujours la même que l’énergie totale maximale du site.

Un agencement professionnel doit donc évaluer :

• Situation géographique
• Chemin solaire
• Orientation du toit
• Disponibilité du terrain
• Profil de la demande en électricité
• Dimensions du module
• Configuration de l'onduleur
• Ombre attendue
• Exigences d'installation et de maintenance

La meilleure disposition des panneaux solaires est celle qui optimise l’ensemble du système plutôt que de se concentrer sur un seul paramètre.

3. Choisissez le bon angle d’inclinaison du panneau solaire

L'angle d'inclinaison est un autre facteur critique dans l'optimisation de la configuration solaire.

L'angle idéal permet aux modules photovoltaïques de recevoir un niveau élevé d'irradiation solaire tout au long de l'année. Pour les systèmes fixes, la latitude est souvent utilisée comme référence de départ, mais l'angle final doit également tenir compte des conditions solaires saisonnières, de la géométrie du toit, des charges de vent et de neige, de l'espacement des rangées et des coûts d'installation.

Un angle d'inclinaison plus prononcé peut améliorer l'exposition solaire dans certaines conditions, mais il peut également augmenter l'ombre projetée d'une rangée sur une autre. Cela signifie que le simple fait d’augmenter l’angle d’inclinaison n’augmente pas nécessairement la production totale d’énergie au niveau du site.

La relation peut être résumée comme suit :

Inclinaison plus élevée → Exposition solaire potentiellement meilleure → Ombres potentiellement plus longues → Exigence d'espacement des rangées plus importante

Par conséquent, la conception du montage solaire doit optimiser ensemble l’angle d’inclinaison et l’espacement des rangées.

4.Optimisez l'espacement rangée à rangée pour réduire l'ombrage

L’ombrage entre les rangées est l’une des considérations les plus importantes dans un projet photovoltaïque au sol ou sur toit plat.

Lorsque le soleil est bas dans le ciel, en particulier les matins et les après-midi d'hiver, la première rangée de panneaux peut projeter des ombres sur la rangée située derrière elle. Même un ombrage partiel peut affecter la production d'énergie en fonction de la configuration du module et du système.

Pour réduire les pertes d’ombrage, les concepteurs doivent calculer l’espacement des rangs en fonction :

• Longueur et largeur du module
• Angle d'inclinaison
• Orientation du panneau
• Latitude du site
• Angle d'élévation solaire
• Conditions d'ensoleillement saisonnières
• Tolérance d'ombrage requise
• Surface de terrain ou de toit disponible

Cependant, maximiser l’espacement des rangs n’est pas toujours la meilleure solution.

Si les rangées sont trop espacées, les pertes d’ombrage peuvent diminuer, mais le nombre de panneaux pouvant tenir sur le site diminuera également. Si les rangées sont trop rapprochées, le système peut accueillir davantage de modules mais bénéficier d'un ombrage plus important.

L’objectif est donc de trouver l’équilibre optimal entre rendement énergétique par module et puissance installée par mètre carré.

Ceci est particulièrement important pour les parcs solaires à grande échelle, où l’utilisation des terres affecte directement l’économie du projet.

5.Effectuer une analyse détaillée des ombres

L'analyse de l'ombrage doit être effectuée avant de finaliser la disposition des panneaux solaires.

Les sources d’ombrage potentielles comprennent :

• Rangées de panneaux solaires adjacentes
• Bâtiments
• Arbres
• Poteaux électriques
• Cheminées
• Équipement CVC
• Parapets
• Terrain
• Structures à proximité

Pour les systèmes de toiture, les concepteurs doivent cartographier les obstacles et déterminer comment leurs ombres changent au cours de la journée et selon les saisons.

Pour les projets solaires au sol, l’analyse du terrain devient particulièrement importante. Les collines, les pentes, les arbres et les structures environnantes peuvent créer des motifs d'ombrage complexes.

Une analyse professionnelle de la protection solaire peut aider à identifier les zones disposant de la plus grande ressource solaire et à guider le placement des modules.

Le résultat est une disposition qui ne maximise pas simplement le nombre de panneaux mais maximise la production solaire utile.

6. Laissez suffisamment d’espace pour la circulation de l’air et le refroidissement

Les panneaux solaires fonctionnent plus efficacement lorsque la chaleur excessive peut se dissiper.

Une structure de montage solaire offrant un espace suffisant sous les modules peut améliorer la circulation naturelle de l'air. Une meilleure ventilation peut aider à limiter l’accumulation de température, en particulier dans les climats chauds.

C'est une autre raison pour laquelle le système de montage ne doit pas être considéré comme un simple support structurel.

La mise en page doit prendre en compte :

Position du panneau + Hauteur de montage + Débit d'air + Climat local

Une ventilation adéquate peut contribuer à des conditions de fonctionnement plus stables et à des performances du système à long terme.

7. Sélectionnez la bonne structure de montage solaire

La structure de montage solaire doit être adaptée au type de projet.

Les applications courantes incluent le montage solaire sur les toits, les systèmes solaires montés au sol et les systèmes de suivi solaire.

Montage solaire sur le toit

Les systèmes photovoltaïques sur les toits doivent prendre en compte :

• Type de toit
• Capacité de charge du toit
• Pente de toit existante
• Imperméabilisation
• Charges de vent
• Zone d'installation disponible
• Accès pour l'entretien

Les toits de tuiles, les toits métalliques, les toits plats et les toits à membrane peuvent nécessiter différentes approches de montage.

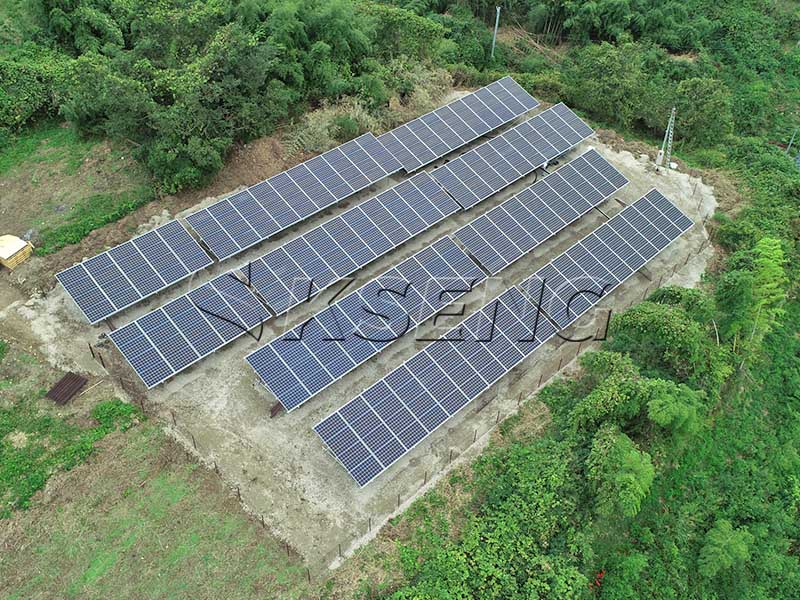

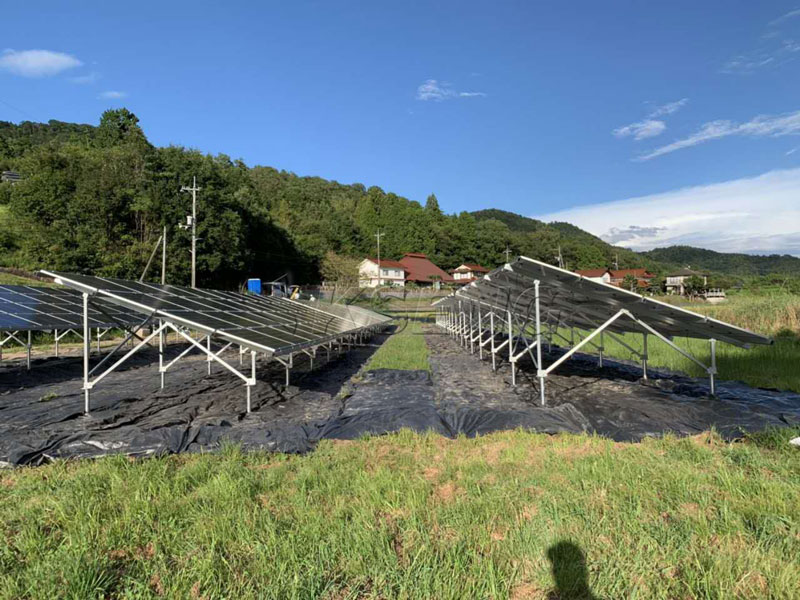

Solaire au sol

Les systèmes montés au sol offrent une plus grande flexibilité en termes d'orientation, d'inclinaison, d'espacement des rangées et de configuration des baies.

La conception doit prendre en compte :

• Conditions du sol
• Terrain
• Type de fondation
• Charges de vent et de neige
• Utilisation du sol
• Végétation
• Drainage
• Accès à l'équipement

les systèmes de suivi solaire de production d'électricité

Pour les projets solaires à grande échelle, les systèmes de suivi peuvent être envisagés lorsque le rendement énergétique supplémentaire justifie les exigences structurelles, mécaniques et de maintenance supplémentaires.

Les trackers à axe unique peuvent suivre le soleil tout au long de la journée et sont de plus en plus utilisés dans les applications à grande échelle.

Un système de suivi solaire correctement conçu peut aider à optimiser le rendement énergétique par unité de terrain tout en maintenant une configuration efficace des panneaux.

8.Optimiser la densité des panneaux sans sacrifier le rendement énergétique

Une erreur courante dans la conception des panneaux solaires consiste à se concentrer uniquement sur le nombre de modules pouvant être installés sur un site.

Plus de panneaux ne signifie pas automatiquement plus d’électricité proportionnellement.

Par exemple, l’augmentation de la densité des panneaux peut créer :

• Plus d'ombrage entre les rangées
• Ventilation réduite
• Accès de maintenance plus difficile
• Acheminement des câbles plus compliqué
• Température locale plus élevée
• Contraintes d'installation accrues

Une meilleure approche consiste à évaluer la relation entre :

Capacité installée + irradiation solaire + perte d'ombrage + utilisation du terrain/du toit + exigences d'exploitation et d'entretien

Cela crée un objectif d’optimisation plus réaliste pour les projets commerciaux et utilitaires.

La disposition optimale des supports solaires n’est pas nécessairement celle comportant le plus grand nombre de modules. C'est l'aménagement qui offre la meilleure combinaison de rendement énergétique, de fiabilité, d'utilisation des sols, de performances structurelles et d'économie du projet.

9. Tenez compte de la taille du module et de l'orientation de montage

Les modules photovoltaïques modernes sont de plus en plus grands et puissants. Par conséquent, la structure de montage solaire doit être conçue en fonction des dimensions réelles du module et de la configuration d'installation.

Les concepteurs doivent déterminer si les modules doivent être installés dans :

• Orientation portrait
• Orientation paysage
• Configurations à une seule rangée
• Configurations à plusieurs rangées
• Configurations de tracker 2P
• Configurations de toit est-ouest

Le choix affecte la longueur des rails, l'espacement des supports, la disposition des rangées, la gestion des câbles, le temps d'installation et l'utilisation du terrain.

Pour les modules PV de grand format, la structure de montage doit fournir un support structurel suffisant tout en conservant une disposition efficace et un processus d'installation rationalisé.

10.Maintenir la stabilité structurelle pour des performances à long terme

L’optimisation de la production d’électricité ne concerne pas seulement la première année d’exploitation.

On peut s’attendre à ce qu’un système de montage solaire fonctionne pendant des décennies. Si la structure se déforme, se desserre, se corrode ou se déplace avec le temps, l'orientation originale du panneau peut ne plus être conservée.

Le vent, la neige, la dilatation thermique, les vibrations et la corrosion peuvent tous affecter les structures de montage.

Par conséquent, la disposition des supports solaires doit être conçue en fonction des conditions environnementales du site.

Les principales considérations structurelles comprennent :

• Vitesse du vent
• Charge de neige
• Conditions sismiques
• Environnement de corrosion
• Conditions des fondations
• Sélection des matériaux
• Qualité des fixations
• Calculs de charge structurelle

Une structure de montage durable permet de maintenir l'alignement des modules et les performances du système tout au long de la durée de vie du projet.

11.Équilibrer la production d’énergie et le coût d’installation

Le rendement énergétique théorique le plus élevé ne produit pas toujours le meilleur rendement du projet.

L'augmentation de l'angle d'inclinaison, l'élargissement de l'espacement des rangées, l'ajout de trackers ou l'utilisation de structures de montage plus complexes peuvent augmenter la production d'énergie, mais ces options peuvent également augmenter :

• Consommation de matériaux
• Exigences en matière de fondations
• Exigences en matière de terrain
• Main-d'œuvre d'installation
• Coûts de maintenance
• Complexité d'ingénierie

Par conséquent, l’optimisation professionnelle de l’aménagement solaire doit prendre en compte à la fois le rendement énergétique et le coût total du projet.

Par exemple, un système à inclinaison fixe peut être plus adapté à un projet où la simplicité, la fiabilité et une maintenance réduite sont des priorités, tandis qu'un système de suivi peut être intéressant pour un projet à grande échelle où un rendement énergétique supplémentaire peut justifier un investissement supplémentaire.

La bonne solution dépend de l'emplacement du projet, de son échelle, du prix de l'électricité, du coût du terrain et des objectifs financiers.

12.Utilisez une conception de montage solaire professionnelle

L’optimisation de la disposition des supports solaires nécessite plus que simplement placer des panneaux sur un toit ou un terrain.

Un processus de conception professionnel comprend généralement :

1. Étude de site et analyse géographique

2. Évaluation des ressources solaires

3. Évaluation du toit ou du terrain

4. Analyse d'ombrage

5. Optimisation de l'orientation des panneaux

6. Sélection de l'angle d'inclinaison

7. Calcul de l'espacement des rangs

8. Sélection de la structure de montage

9. Analyse des charges de vent et de neige

10. Considérations électriques et de maintenance

11. Simulation du rendement énergétique

12. Disposition structurelle finale

L'utilisation de cette approche aide les développeurs de projets à éviter les problèmes de conception courants et à atteindre un meilleur équilibre entre la production d'énergie, la sécurité structurelle et le coût du projet.

13.Comment Kseng aide à optimiser les configurations de montage solaire

En tant que fabricant de systèmes de montage solaire, Kseng propose des solutions de montage pour les applications photovoltaïques résidentielles, commerciales, industrielles et utilitaires.

Son portefeuille de produits couvre les systèmes de montage sur toit, les systèmes de montage au sol, les abris solaires, les structures photovoltaïques agricoles, les solutions solaires flottantes et les systèmes de suivi.

Kseng fournit également une assistance personnalisée en matière de conception structurelle en fonction des conditions du projet, notamment les dimensions des panneaux, la géographie du site, les charges de vent et de neige, les exigences en matière de fondations et les objectifs d'aménagement.

Pour les projets à grande échelle, une solution de montage personnalisée peut aider à optimiser :

• Orientation des panneaux solaires
• Angle d'inclinaison
• Espacement des rangées
• Utilisation du sol
• Stabilité structurelle
• Efficacité de l'installation
• Durabilité à long terme

Cette approche spécifique au projet est particulièrement utile lorsque les conditions du site rendent les configurations de montage standard inadaptées.

Conclusion

L'optimisation de la disposition d'un support solaire est l'un des moyens les plus efficaces d'améliorer les performances globales d'un système photovoltaïque.

La clé n’est pas simplement d’installer davantage de panneaux solaires. Au lieu de cela, les concepteurs devraient optimiser l'ensemble du panneau solaire en équilibrant l'orientation, l'angle d'inclinaison, l'espacement des rangées, l'ombrage, le flux d'air, la configuration des modules, la stabilité structurelle, l'utilisation du terrain et le coût du projet.

Pour les projets sur les toits, l’aménagement doit maximiser l’espace disponible sur le toit tout en maintenant la sécurité structurelle et en minimisant l’ombrage.

Pour les fermes solaires au sol, l’espacement des rangées, le terrain, la géométrie solaire et l’utilisation des terres deviennent encore plus importants.

Pour les projets à grande échelle, les systèmes de suivi peuvent constituer une autre option pour augmenter le rendement énergétique.

Un système de montage solaire conçu par des professionnels constitue la base pour maintenir la bonne position du panneau et des performances fiables sur le long terme.

En combinant une analyse précise du site, une disposition optimisée des panneaux solaires et une structure de montage durable, les développeurs de projets solaires peuvent créer des systèmes photovoltaïques conçus pour une production d'énergie plus élevée et une meilleure valeur à long terme.
