Dans la transition mondiale vers les énergies renouvelables, les systèmes photovoltaïques (PV) sont devenus la pierre angulaire de l’adoption des énergies propres. Cependant, de nombreux propriétaires et installateurs de projets photovoltaïques négligent un détail critique qui a un impact direct sur l'efficacité de la production d'électricité : l'angle d'inclinaison du support solaire. La recherche montre qu'une seule erreur de calcul dans l'angle d'inclinaison peut entraîner une perte annuelle de production d'électricité de 10 %, ce qui équivaut à jeter des milliers de kilowattheures d'électricité et à réduire considérablement le retour sur investissement (ROI) du système. La question est de savoir comment calculer correctement l’angle d’inclinaison du support solaire et pourquoi ce petit angle fait-il une si grande différence dans la production d’électricité ?

Cet article détaille les méthodes de calcul, les principaux facteurs d'influence et les stratégies d'optimisation pratiques pour les angles d'inclinaison des supports solaires, conçus pour vous aider à éviter les erreurs courantes et à maximiser les performances de votre système photovoltaïque. Que vous installiez un système photovoltaïque résidentiel sur le toit ou un réseau commercial au sol à grande échelle , la compréhension de ces principes vous aidera à libérer tout le potentiel de votre investissement solaire.

Qu'est-ce que l'angle d'inclinaison du support solaire et pourquoi est-ce important ?

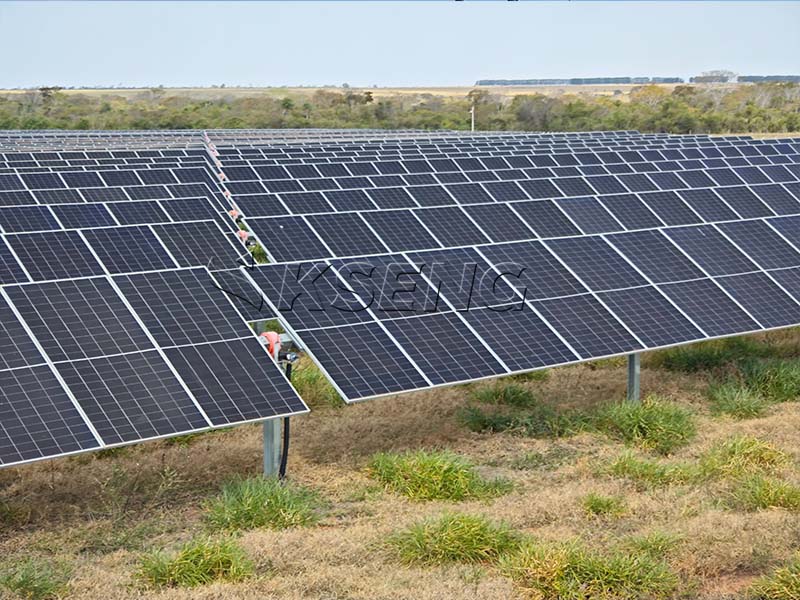

L'angle d'inclinaison du support solaire fait référence à l'angle aigu entre la surface du panneau solaire et le sol horizontal, allant de 0° (complètement horizontal) à 90° (complètement vertical). Son objectif principal est de maximiser la quantité de rayonnement solaire que les panneaux reçoivent, car l'efficacité des panneaux photovoltaïques dépend directement de la quantité de lumière solaire qu'ils peuvent capter. Lorsque la lumière du soleil frappe perpendiculairement la surface du panneau, la perte d’énergie est minimisée ; lorsque l'angle est dévié, la lumière du soleil est diffusée ou réfléchie, réduisant ainsi le rayonnement absorbé par le panneau et réduisant ainsi l'efficacité de la production d'énergie.

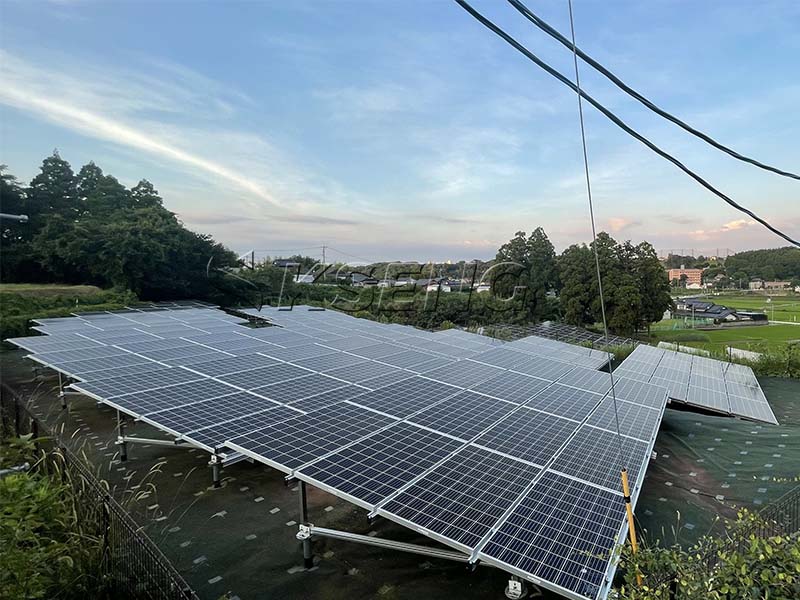

La différence de production d’électricité de 10 % n’est pas une exagération. Selon les données de simulation du système photovoltaïque, si l'angle d'inclinaison s'écarte de la valeur optimale de ± 10°, la perte annuelle de production d'électricité peut atteindre 5 % à 8 % ; pour les régions de haute latitude, cette perte peut même dépasser 10 % lorsque l’écart est plus important. Pour un système photovoltaïque résidentiel de 10 kW avec une production annuelle d’électricité de 12 000 kWh, une perte de 10 % signifie 1 200 kWh d’électricité gaspillés chaque année, soit suffisamment pour alimenter un foyer pendant 2 à 3 mois. Pour les projets commerciaux, cette perte se traduit par une perte de revenus de plusieurs centaines de milliers de dollars sur la durée de vie du système, soit 25 ans.

3 méthodes pratiques pour calculer l’angle d’inclinaison du support solaire

Le calcul de l'angle d'inclinaison optimal du support solaire ne nécessite pas de connaissances professionnelles complexes : vous pouvez choisir la méthode qui correspond le mieux à vos besoins en fonction de l'échelle de votre projet et des ressources disponibles. Vous trouverez ci-dessous les trois méthodes les plus utilisées et les plus fiables, optimisées pour plus de clarté et de praticité.

Méthode 1 : Formule de base basée sur la latitude (la plus simple pour les supports fixes)

La méthode la plus basique et la plus utilisée est basée sur la latitude géographique du site d'installation, car la latitude détermine directement l'angle d'altitude du soleil tout au long de l'année. Cette méthode est idéale pour les supports solaires fixes (le type le plus courant pour les systèmes résidentiels et les petits systèmes commerciaux) et ne nécessite qu'une seule donnée clé : la latitude de votre emplacement.

La formule de base est la suivante :

Angle d'inclinaison optimal ≈ Latitude locale ± 5°

Les ajustements spécifiques dépendent de votre priorité (production d’électricité toute l’année ou optimisation saisonnière) :

- Pour une production d'électricité équilibrée toute l'année : réglez l'angle d'inclinaison égal à la latitude locale (par exemple, si votre emplacement est à 35° de latitude N, l'angle d'inclinaison optimal est d'environ 35°).

- Pour donner la priorité à la production d'électricité en hiver (critique pour les régions avec des hivers longs ou une demande de chauffage élevée) : ajoutez 5° à 15° à la latitude locale (par exemple, 35°N + 10° = angle d'inclinaison de 45°), ce qui permet de capter davantage de lumière solaire hivernale à faible angle et facilite le déneigement.

- Pour donner la priorité à la production d'électricité en été (pour les régions ayant une forte demande de refroidissement en été) : soustraire 5° à 10° de la latitude locale (par exemple, 35°N - 5° = angle d'inclinaison de 30°), qui s'adapte à l'altitude du soleil plus élevée en été.

Exemple : si vous habitez à Los Angeles (latitude 34°N), l'angle d'inclinaison optimal pour la production d'électricité toute l'année est d'environ 34° ; pour une optimisation hivernale, réglez-la entre 39° et 49°, et pour une optimisation estivale, réglez-la entre 24° et 29°.

Méthode 2 : Méthode de désaisonnalisation (Maximiser l’efficacité saisonnière)

Les angles d'inclinaison fixes ne peuvent pas s'adapter complètement aux changements saisonniers de la position du soleil : le soleil d'été est plus haut, le soleil d'hiver est plus bas. La méthode d'ajustement saisonnier résout ce problème en ajustant l'angle d'inclinaison 2 à 4 fois par an, ce qui peut augmenter la production annuelle d'électricité de 3 à 5 % par rapport à un angle fixe.

Les règles d'ajustement spécifiques sont (pour l'hémisphère Nord) :

- Printemps (mars-mai) et automne (septembre-novembre) : définissez l'angle d'inclinaison égal à la latitude locale (angle de base).

- Été (juin-août) : Réglez l'angle d'inclinaison sur la latitude locale - 15° (s'adapte à l'altitude élevée du soleil).

- Hiver (décembre-février) : réglez l'angle d'inclinaison sur la latitude locale + 15° (capte davantage de lumière solaire hivernale à faible angle).

Remarque : Cette méthode nécessite des supports solaires réglables, qui sont légèrement plus chers que les supports fixes mais offrent des rendements à long terme plus élevés, en particulier pour les régions avec des saisons distinctes.

Méthode 3 : Simulation logicielle avancée (la plus précise pour les projets à grande échelle)

Pour les projets photovoltaïques commerciaux, les panneaux montés au sol ou les scénarios d'installation complexes (par exemple, zones ombragées, panneaux bifaciaux), la formule de base et les méthodes d'ajustement saisonnier ne suffisent pas. Les outils logiciels avancés de simulation peuvent intégrer les données locales de rayonnement solaire, les conditions climatiques, les spécifications des panneaux et l'analyse des ombres pour calculer l'angle d'inclinaison optimal avec une précision de plus de 95 %.

Outils recommandés (options gratuites et payantes) :

- PVWatts (gratuit) : Développé par le Laboratoire national des énergies renouvelables des États-Unis (NREL), il fournit des calculs précis de l'angle d'inclinaison basés sur les données mondiales de rayonnement solaire et prend en charge la saisie de paramètres tels que l'efficacité des panneaux et les pertes du système.

- PVsyst (payant) : la norme industrielle pour la simulation de systèmes photovoltaïques. Il peut simuler l'impact de l'angle d'inclinaison, de l'azimut et de l'ombrage sur la production d'électricité et convient aux projets commerciaux à grande échelle.

- Hélioscope (essai gratuit) : convivial, avec des données de localisation mondiales intégrées, il peut générer rapidement des recommandations d'angle d'inclinaison optimales pour les systèmes résidentiels et commerciaux.

Facteurs clés affectant le calcul de l'angle d'inclinaison (ne les ignorez pas !)

Lors du calcul de l'angle d'inclinaison du support solaire, la latitude n'est pas le seul facteur : ignorer les facteurs suivants peut conduire à des calculs inexacts et à une perte de puissance inutile.

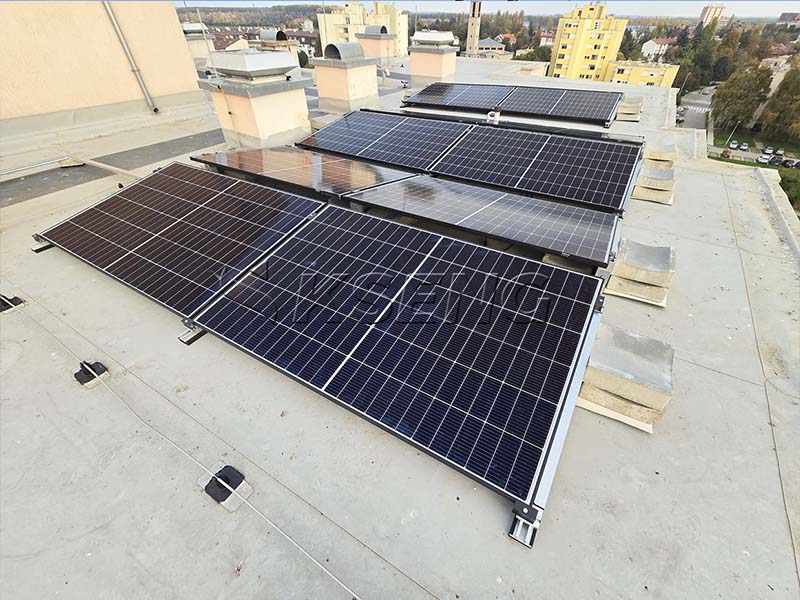

1. Angle d'azimut du soleil

L'angle d'inclinaison et l'angle d'azimut (l'angle entre la projection du panneau et plein sud) fonctionnent ensemble pour affecter la production d'électricité. Dans l’hémisphère Nord, les panneaux doivent idéalement être orientés plein sud (angle d’azimut 0°) pour maximiser le rayonnement solaire annuel ; dans l'hémisphère sud, plein nord. Si l'angle d'azimut s'écarte de ±15°, la perte de production d'énergie est faible (moins de 1 %), mais des écarts de ±30° ou plus aggraveront la perte causée par des angles d'inclinaison incorrects.

2. Conditions climatiques locales

Les régions avec des jours plus nuageux (par exemple les zones côtières) ont un rayonnement solaire plus diffus, de sorte que l'angle d'inclinaison peut être légèrement réduit (de 5° à 10°) pour capter davantage de lumière dispersée. Dans les régions désertiques, augmenter l’angle d’inclinaison de 5° à 10° permet de réduire l’accumulation de poussière (la poussière peut réduire la production d’électricité de 5 à 10 %) et permet à la pluie de nettoyer naturellement les panneaux. Dans les régions enneigées, un angle d'inclinaison plus prononcé (latitude + 10° à 15°) favorise le glissement de la neige, évitant ainsi l'ombrage des panneaux à long terme.

3. Type de panneau

Les panneaux solaires bifaciaux (qui peuvent absorber la lumière du soleil des deux côtés) nécessitent un angle d'inclinaison légèrement plus petit (5° à 10° de moins que les panneaux monofaciaux) pour capter davantage de lumière réfléchie par le sol. L'angle d'inclinaison optimal pour les panneaux bifaciaux est généralement de 10° à 15° dans les régions de basse latitude et de 25° à 30° dans les régions de latitude moyenne.

4. Scénario d'installation

Les systèmes photovoltaïques sur toit sont limités par la pente du toit : si la pente du toit est proche de l'angle d'inclinaison optimal, un montage encastré est recommandé pour réduire la résistance au vent et les coûts d'installation. Si la pente du toit est loin de l’angle optimal, des rayonnages surélevés peuvent être utilisés pour ajuster l’angle d’inclinaison. Pour les systèmes agricoles photovoltaïques (agrivoltaïques), l'angle d'inclinaison ne doit pas dépasser 30° pour éviter d'ombrager les cultures et garantir le déroulement normal des opérations agricoles.

Erreurs courantes dans le calcul de l'angle d'inclinaison (évitez-les pour éviter une perte de puissance de 10 %)

Même avec les bonnes méthodes, de nombreux installateurs commettent de petites erreurs qui entraînent des pertes de puissance importantes. Voici les erreurs les plus courantes et comment les éviter :

- Erreur 1 : Utiliser le même angle d'inclinaison pour toutes les régions. Solution : basez toujours le calcul sur la latitude locale et ajustez-le en fonction des besoins climatiques et saisonniers.

- Erreur 2 : Ignorer l'ombrage. Solution : Avant de calculer l'angle d'inclinaison, examinez le site d'installation pour éviter l'ombre des arbres, des bâtiments ou d'autres obstacles : même une ombre partielle peut provoquer des « effets de points chauds » et réduire la production d'électricité de 30 % ou plus.

- Erreur 3 : négliger les ajustements saisonniers. Solution : Pour les supports réglables, définissez un programme d'ajustement régulier (par exemple, trimestriel) pour vous adapter aux changements saisonniers de la position du soleil.

- Erreur 4 : Utiliser des données de rayonnement solaire obsolètes. Solution : utilisez les dernières données provenant d'outils tels que PVWatts ou des stations météorologiques locales, car les modèles de rayonnement solaire peuvent changer légèrement au fil du temps.

Conclusion : l'angle d'inclinaison est l'étape d'optimisation « à faible coût et à haut rendement »

Calculer l’angle d’inclinaison du support solaire n’est pas une tâche complexe, mais c’est une étape cruciale pour optimiser l’efficacité du système photovoltaïque. Un petit ajustement peut éviter une perte de production d'électricité de 10 %, améliorant considérablement le retour sur investissement du système et raccourcissant la période de récupération. Que vous soyez propriétaire, installateur ou développeur de projet, l'utilisation des méthodes décrites dans cet article (formules basées sur la latitude, ajustements saisonniers ou simulation logicielle avancée) vous aidera à trouver l'angle d'inclinaison optimal pour votre scénario spécifique.

Pour garantir que votre système photovoltaïque fonctionne de manière optimale, n'oubliez pas : l'angle d'inclinaison optimal n'est pas une valeur « taille unique » : il dépend de votre emplacement, du climat, du type de panneau et du scénario d'installation. En prenant le temps de le calculer correctement, vous maximiserez votre production d'énergie solaire et tirerez le meilleur parti de votre investissement dans l'énergie propre.
