Les toits plats offrent un espace précieux pour les installations solaires commerciales, industrielles et résidentielles. Cependant, la conception d’une fiable sur un toit plat structure de montage photovoltaïque nécessite plus que simplement placer des panneaux solaires sur un toit. La disposition de montage, l'état du toit, l'exposition au vent, la charge de neige, le poids du ballast, l'orientation du module et les connexions structurelles doivent tous être pris en compte avant l'installation.
Un correctement conçu système de montage solaire sur toit plat peut améliorer la sécurité de l'installation, protéger le toit, optimiser l'espace disponible et assurer une stabilité structurelle à long terme. Kseng propose une gamme de solutions de montage sur toit plat, notamment des structures de montage lestées et réglables conçues pour différentes exigences du projet.
Ce guide explique les principes clés de la disposition de la structure de montage photovoltaïque sur toit plat et de la conception des charges , aidant ainsi les développeurs solaires, les entrepreneurs EPC, les installateurs et les propriétaires de bâtiments à comprendre les facteurs les plus importants lors de la planification d'un projet photovoltaïque sur toit.

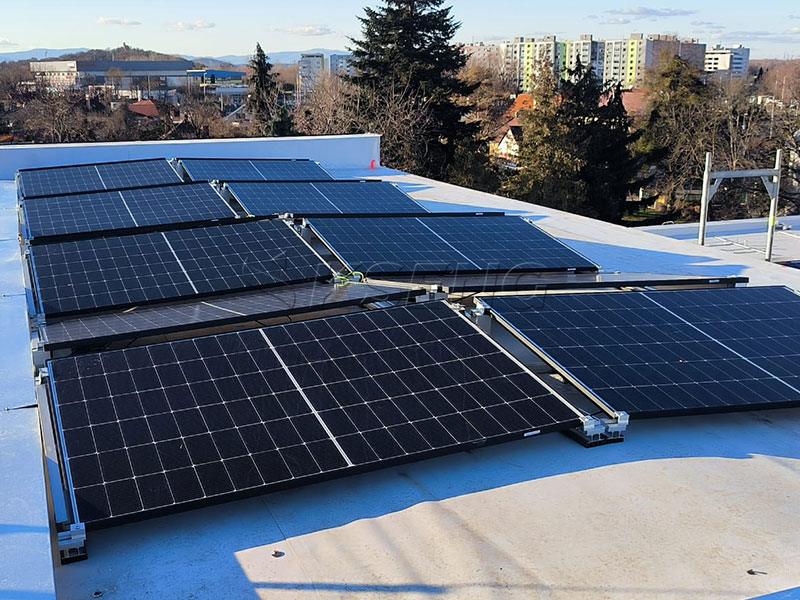

Une structure de montage photovoltaïque sur toit plat est le cadre de support utilisé pour fixer les modules photovoltaïques sur un toit avec peu ou pas de pente naturelle. Contrairement aux installations solaires sur toit en pente, les systèmes de toit plat nécessitent généralement que la structure de montage crée un angle d'inclinaison du module approprié tout en transférant les charges structurelles au toit en toute sécurité.
Un système de montage typique sur un toit plat peut inclure :
Béquilles avant et arrière
Rails de montage en aluminium ou en acier
Pinces centrales et pinces d'extrémité du module
Bacs de ballast ou plaques de ballast
Connecteurs et attaches
Poutres de renfort si nécessaire
Patins de protection entre la structure de montage et la surface du toit
Pour les installations non pénétrantes, le ballast peut fournir la résistance requise contre le soulèvement par le vent sans percer la membrane du toit. Les solutions de ballast pour toit plat de Kseng utilisent des composants en aluminium et en acier inoxydable et peuvent être configurées pour différentes orientations de modules et conditions de projet.
Avant de développer l’aménagement photovoltaïque, le toit existant doit être évalué.
L’évaluation doit prendre en compte :
Construction du toit et système structurel
Charges mortes existantes
Charge supplémentaire autorisée sur le toit
Membrane de toiture et état d’étanchéité
Équipements et obstacles existants
Voies de drainage
Parapets et bordures de toit
Conditions de vent locales
Charges de neige locales
Exigences d'accès pour la maintenance
Cette étape est particulièrement importante pour les systèmes lestés, car le ballast requis pour résister au soulèvement par le vent ajoute une charge permanente supplémentaire au toit.
Un ingénieur en structure doit vérifier que le toit peut supporter en toute sécurité le système photovoltaïque proposé, conformément aux codes du bâtiment locaux en vigueur et aux conditions de charge spécifiques au projet.
Une disposition efficace de la structure de montage solaire sur un toit plat doit équilibrer la production d'énergie, les performances structurelles, l'accès à la maintenance et la surface de toit disponible.
Les décisions de mise en page courantes incluent :
Les panneaux solaires peuvent généralement être installés en orientation portrait ou paysage, en fonction du système de montage et des exigences du projet.
L'orientation sélectionnée affecte :
Positionnement des rails
Espacement des supports
Exposition au vent
Densité des panneaux
Exigences en matière de passerelle
Surface de toit disponible
Les solutions de montage sur toit plat de Kseng peuvent prendre en charge des modules avec ou sans cadre, avec différentes configurations disponibles pour les applications spécifiques au projet.
Les toits plats nécessitent normalement un angle de montage pour améliorer l'exposition solaire et faciliter la configuration souhaitée du réseau.
L'angle optimal dépend de :
Latitude du projet
Objectifs annuels de production d’énergie
Surface du toit
Conditions de vent
Ombrage rangée par rangée
Réglementations locales
Dimensions des modules
Un angle d’inclinaison plus élevé peut améliorer l’incidence solaire à certains endroits, mais il peut également augmenter l’exposition au vent et les exigences d’espacement des rangs. Par conséquent, l’angle d’inclinaison doit être pris en compte ainsi que la conception structurelle et aérodynamique.
L’espacement des rangées doit empêcher un ombrage excessif entre les rangées tout en maintenant une utilisation efficace de l’espace sur le toit.
Les concepteurs doivent évaluer :
Altitude solaire
Dimensions des modules
Angle d'inclinaison
Latitude du site
Ombrage saisonnier
Chemins de maintenance requis
Pour les systèmes de toiture commerciaux, maximiser le nombre de modules n’est pas toujours la meilleure approche. Un aménagement équilibré peut offrir une meilleure accessibilité à long terme et réduire les difficultés de maintenance.
Le vent est l’une des considérations les plus importantes dans la conception d’un montage solaire sur toit plat.
Un générateur photovoltaïque sur toit peut subir à la fois une pression du vent descendante et un soulèvement du vent ascendant. Les zones de bord et de coin d'un toit peuvent être particulièrement exposées aux effets accrus du vent.
Un calcul approprié de la charge de vent du montage solaire doit prendre en compte :
Vitesse de base du vent
Hauteur du bâtiment
Géométrie du toit
Exposition du toit
Zones de bord et d'angle du toit
Angle d'inclinaison du module
Dimensions des modules
Configuration de la baie
Géométrie du système de montage
Poids du ballast
Force de connexion
Les charges de vent doivent être calculées conformément à la norme structurelle locale applicable plutôt que de s'appuyer sur une valeur générique de ballast.
Par exemple, Kseng répertorie AS/NZS 1170 pour certains systèmes de montage sur toit plat et propose des configurations de produits conçues pour des charges de vent allant jusqu'à 60 m/s, en fonction du système spécifique. Ces chiffres ne doivent pas être considérés comme des valeurs universelles de conception de projet ; la conception finale doit être vérifiée par rapport aux conditions réelles du site et aux normes applicables.
La charge de neige est un autre facteur critique pour les systèmes photovoltaïques sur les toits dans les climats froids.
La conception doit prendre en compte :
Charge de neige au sol
Charge de neige sur le toit
Inclinaison du module
Accumulation de neige
Dérive près des parapets
Géométrie locale du toit
Capacité structurelle du toit
Ballast supplémentaire et poids de montage
Une structure photovoltaïque doit être capable de transférer les charges de neige des modules à travers les rails et les supports et finalement vers la structure du bâtiment.
Les produits de montage sur toit plat publiés par Kseng spécifient des capacités de charge de neige telles que 1,4 kN/m² pour des configurations particulières. Les valeurs de conception réelles doivent toujours être déterminées en fonction de l'emplacement du projet, du code du bâtiment applicable, de la structure du toit et de la configuration de montage sélectionnée.
L'une des décisions de conception les plus importantes consiste à choisir entre un système de montage lesté ou fixé mécaniquement.

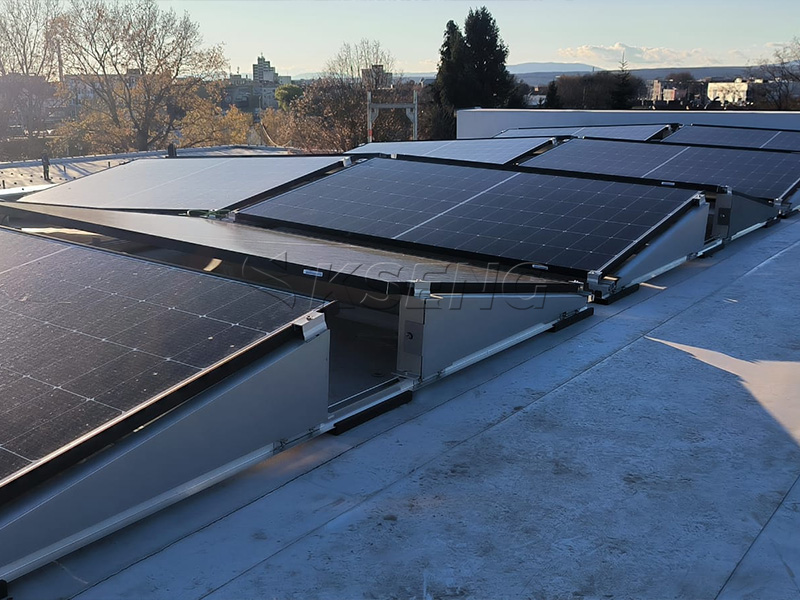

Un système de montage solaire lesté utilise du ballast, tel que des blocs de béton ou des plaques de ballast, pour résister au mouvement du vent sans pénétrer dans la membrane du toit.
Les principaux avantages comprennent :
Aucune pénétration dans le toit dans les applications appropriées
Risque réduit de pénétration de la membrane
Installation plus rapide
Configuration du système modulaire
Ajustement facile de la disposition du tableau
Compatibilité avec de nombreuses applications sur toit plat
Cependant, le ballast augmente la charge permanente imposée au toit, une vérification structurelle est donc essentielle.
Les systèmes fixés mécaniquement utilisent des ancrages ou d'autres attaches pour relier la structure photovoltaïque à la structure du bâtiment.
Ils peuvent convenir là où :
Les charges de vent sont élevées
La structure du toit permet la fixation
Le poids du ballast serait excessif
Les réglementations locales exigent une fixation mécanique
Les systèmes pénétrants nécessitent des détails d’étanchéité et de solins minutieux pour maintenir l’intégrité du toit.
Une structure de montage photovoltaïque bien conçue crée un chemin de charge continu.
Le chemin de charge typique est :
Module solaire → Pince de module → Rail → Poutre/Support → Ballast ou fixation de toit → Structure du bâtiment
Chaque composant doit être conçu pour transférer les forces attendues sans déformation ni rupture excessive.
Les principaux composants structurels comprennent :
Les rails soutiennent directement les modules et transfèrent les charges à la structure porteuse. Les rails en alliage d'aluminium sont couramment utilisés en raison de leur combinaison de faible poids, de résistance à la corrosion et de performances structurelles.
Les pieds de support établissent l'angle d'inclinaison du module et transfèrent les forces verticales et horizontales au toit ou au système de ballast.
Les plaques de ballast distribuent le ballast et aident à transférer les forces de stabilisation dans la structure de montage.
Les pinces centrales, les pinces d'extrémité, les boulons, les connecteurs et autres fixations forment des connexions structurelles critiques. Même les petits composants de connexion doivent être sélectionnés en fonction des charges requises et de la compatibilité des matériaux.
Kseng utilise des composants en alliage d'aluminium et en acier inoxydable dans ses solutions de montage, avec des traitements de surface résistants à la corrosion destinés aux applications extérieures à long terme.
La sélection des matériaux affecte directement la durabilité et les performances structurelles d'un système de montage solaire.
Les matériaux courants comprennent :
Alliage d'aluminium
Léger
Résistant à la corrosion
Facile à traiter
Convient à de nombreuses applications sur les toits
Rapport résistance/poids élevé
Acier inoxydable
Haute résistance à la corrosion
Convient aux fixations et connecteurs
Utile dans les environnements extérieurs exigeants
Acier galvanisé ou revêtu
Haute résistance structurelle
Convient aux applications lourdes
Souvent utilisé là où une capacité de charge plus élevée est requise
La compatibilité des matériaux doit également être prise en compte pour réduire le risque de corrosion galvanique entre des métaux différents.
Le périmètre du toit nécessite une attention particulière lors de la configuration et de la conception des charges.
Les modules photovoltaïques placés à proximité des bords du toit peuvent subir des effets de vent plus importants que les modules situés dans la zone centrale du toit.
Les concepteurs devront donc peut-être prendre en compte :
Augmentation du ballast
Points de fixation supplémentaires
Espacement réduit des modules
Composants de montage renforcés
Retraits appropriés par rapport aux bords du toit
Géométrie du parapet
Les exigences exactes dépendent des normes éoliennes locales et des caractéristiques du bâtiment.
Les structures de montage solaire ne doivent jamais obstruer le système de drainage du toit.
Lors de la conception de l'aménagement, les installateurs doivent identifier :
Drains de toit
Caniveaux de drainage
Dalots
Joints de dilatation
Pénétrations de toit
Équipement CVC
Voies d'accès pour l'entretien
Pour les systèmes non pénétrants, des coussinets de protection peuvent également être utilisés entre les composants de montage et la membrane du toit lorsque cela est requis par le fabricant du toit ou par la conception du système.
La protection de la couche d’étanchéité est particulièrement importante car un système solaire sur un toit devrait fonctionner pendant des décennies.
Un bon aménagement photovoltaïque doit fournir un accès suffisant pour l'installation, l'inspection, le nettoyage et la maintenance.
Les concepteurs doivent éviter de créer des zones inaccessibles autour :
Drains de toit
Équipement CVC
Équipement électrique
Voies d'accès en cas d'incendie
Joints de dilatation
Points d'accès au toit
Les voies de maintenance doivent être prises en compte lors de la conception initiale plutôt que ajoutées après l'installation des panneaux.
Un système solaire sur toit plat ne doit pas être conçu uniquement à partir des dimensions des modules.
Une conception professionnelle doit combiner :
Évaluation structurelle du toit
Disposition des modules
Sélection du système de montage
Calcul de la charge de vent
Calcul de la charge de neige
Calcul du ballast
Vérification de la connexion
Exigences d'étanchéité du toit
Planification du drainage et des accès
Normes locales applicables
Cette approche intégrée permet d'éviter des problèmes courants tels qu'un ballast excessif, une résistance au vent insuffisante, des zones de toit surchargées, un mauvais drainage, un accès difficile pour l'entretien et une déformation structurelle.
Kseng déclare que son équipe R&D fournit une assistance en matière de conception structurelle et de calcul de charge et que ses produits de montage sont développés pour des applications solaires résidentielles, commerciales et utilitaires.
Avant de finaliser un projet, les éléments suivants doivent être examinés :
Capacité structurelle du toit
Dimensions et poids des modules
Orientation des modules
Angle d'inclinaison
Espacement des rangs
Vitesse du vent
Soulèvement du vent
Charge de neige
Exigences en matière de ballast
Zones de bordure de toit
Drainage
Imperméabilisation
Compatibilité des matériaux
Force de fixation
Accès maintenance
Codes du bâtiment locaux
Exigences techniques spécifiques au projet
Une structure de montage photovoltaïque fiable sur un toit plat constitue la base d’une installation solaire sur le toit sûre et durable. Une conception réussie nécessite plus que la sélection d'un support de montage : elle nécessite une évaluation intégrée de la capacité du toit, de la disposition des modules, de la charge de vent, de la charge de neige, du ballast, des connexions, du drainage et des exigences d'installation.
Les systèmes de montage lestés peuvent constituer une solution non pénétrante efficace pour de nombreuses applications sur toits plats, tandis que les systèmes fixés mécaniquement peuvent convenir aux projets présentant des charges de vent plus élevées ou des exigences structurelles spécifiques.
En combinant un système de montage solaire optimisé sur toit plat avec des calculs structurels spécifiques au projet et une installation professionnelle, les développeurs solaires peuvent mieux utiliser l'espace disponible sur le toit tout en maintenant la stabilité du système et la protection du toit à long terme.
Pour les exigences spécifiques au projet, les solutions de montage sur toit plat de Kseng Energy incluent des configurations de montage photovoltaïques réglables, lestées et autres configurations de montage photovoltaïque sur toit plat pour différentes applications solaires.
