Introduction

La résistance structurelle d'un système de montage de panneaux solaires affecte directement la sécurité, la durabilité et les performances à long terme d'une installation photovoltaïque (PV). Les structures de montage solaire doivent supporter les modules photovoltaïques tout en résistant au vent, à la neige, à la pluie, aux changements de température et à d'autres charges environnementales.

Un système de montage solide ne consiste pas simplement à utiliser davantage de matériau. Une sélection appropriée des matériaux, une conception structurelle, des connexions fiables et des fondations appropriées sont toutes importantes pour obtenir la résistance requise sans coûts inutiles.

1. Sélectionnez les matériaux structurels appropriés

Le choix des matériaux est l'un des premiers facteurs affectant la résistance du système de montage.

L'aluminium, l'acier galvanisé et l'acier revêtu de Zn-Al-Mg sont couramment utilisés dans les applications de montage solaire. L'acier offre généralement une résistance structurelle élevée, tandis que l'aluminium offre un rapport résistance/poids et une résistance à la corrosion favorables.

Le matériau doit être sélectionné en fonction des exigences de charge du projet, des conditions environnementales et du type d'installation.

2. Optimiser la conception structurelle

Une structure de montage solaire correctement conçue répartit efficacement les charges sur l’ensemble du système.

Les considérations de conception importantes comprennent :

Dimensions et poids du module photovoltaïque

Espacement des supports

Portée structurelle

Orientation du panneau

Hauteur de montage

Configuration de la connexion

Conditions de fondation

Une conception optimisée peut améliorer les performances structurelles tout en évitant une utilisation inutile de matériaux.

3. Tenir compte des charges de vent

Le vent est l’une des charges environnementales les plus importantes pour les systèmes de montage solaire.

Les vents forts peuvent créer des forces de pression et de soulèvement sur les panneaux photovoltaïques et les structures de support. Ces forces peuvent être transférées aux rails, aux supports, aux connexions et aux fondations.

Le système de montage doit donc être conçu en fonction de la vitesse du vent local, du terrain, de la configuration des panneaux et des normes structurelles applicables.

4. Tenez compte des charges de neige

Pour les projets situés dans des régions enneigées, la neige accumulée peut créer des charges descendantes importantes.

Les rails, supports, structures de support, fixations et fondations doivent avoir une capacité suffisante pour supporter la charge de neige prévue.

L'inclinaison des panneaux et la configuration des panneaux peuvent également influencer l'accumulation de neige et doivent être pris en compte lors de la conception du système.

5. Renforcer les connexions structurelles

Même les profilés structurels les plus solides peuvent avoir des performances médiocres si leurs connexions sont inadéquates.

Les pinces, boulons, supports, connecteurs et fixations doivent être correctement adaptés et conçus pour transférer efficacement les charges.

Des connexions fiables peuvent réduire le mouvement, la déformation et le desserrage lors d’un fonctionnement extérieur à long terme.

6. Améliorer la stabilité des fondations

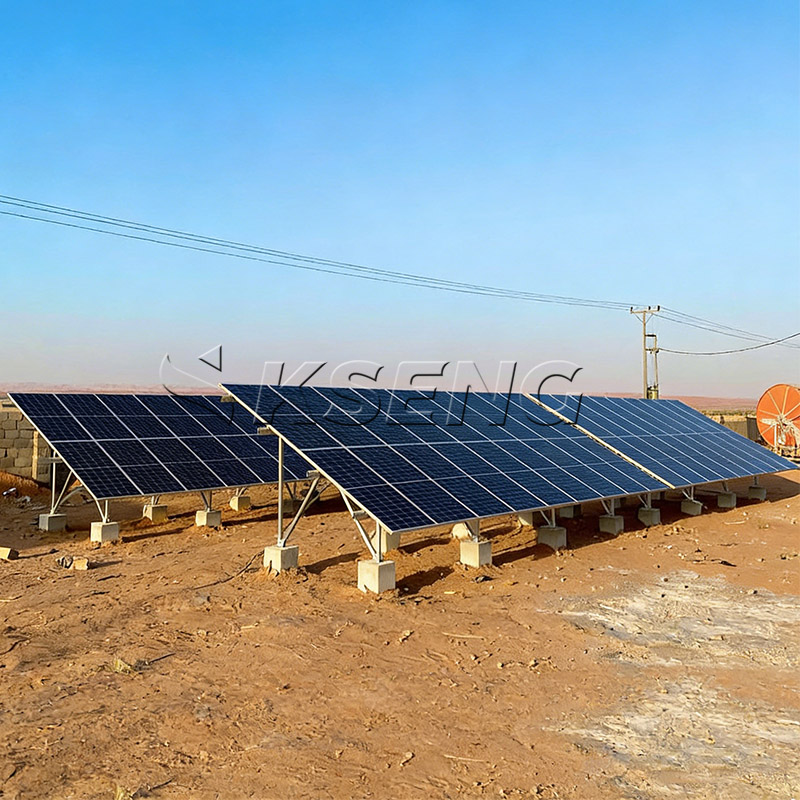

Pour les systèmes solaires montés au sol, la fondation joue un rôle essentiel dans la résistance structurelle.

Une fondation appropriée doit transférer les charges dans le sol et résister au soulèvement du vent et à d’autres forces.

Le type de sol, le terrain, les conditions des eaux souterraines, la profondeur des fondations et les exigences locales de construction doivent être pris en compte avant de sélectionner la méthode de fondation.

7. Utilisez un espacement de support approprié

L'espacement des supports affecte directement la répartition de la charge des rails et des profilés structurels.

Un espacement excessif peut augmenter la contrainte de flexion, tandis qu'un espacement inutilement rapproché peut augmenter les coûts de matériaux et d'installation.

Les calculs structurels peuvent aider à déterminer un agencement de support approprié en fonction de la taille des panneaux, des exigences de charge et des propriétés des matériaux.

8. Tenez compte de la dilatation thermique

Les structures de montage solaire sont exposées à des changements de température répétés.

Les composants métalliques se dilatent et se contractent à mesure que les températures fluctuent. Les longs rails et les grands panneaux photovoltaïques nécessitent des détails de connexion appropriés pour s'adapter aux mouvements thermiques normaux.

Des pratiques d'installation appropriées peuvent aider à éviter des contraintes excessives sur les rails, les fixations et autres composants.

9. Améliorer la protection contre la corrosion

La corrosion peut réduire progressivement la résistance effective des composants métalliques.

Les systèmes de montage solaire extérieurs doivent donc utiliser des matériaux résistants à la corrosion et des revêtements de protection appropriés. L'aluminium, l'acier galvanisé et l'acier revêtu de Zn-Al-Mg peuvent offrir différents niveaux de protection en fonction des conditions environnementales.

Les projets côtiers et humides nécessitent une attention particulière à la résistance à la corrosion.

10. Assurer une installation correcte

Un bien conçu système de montage solaire peut toujours perdre ses performances structurelles s'il est mal installé.

Les installateurs doivent suivre les procédures spécifiées pour le positionnement des composants, le serrage des boulons, les connexions de rails, les pinces et les fondations.

Une installation correcte permet de garantir que les charges sont transférées comme prévu et que la structure de montage fonctionne conformément à sa conception.

Comment évaluer la résistance du système de montage solaire

Avant de sélectionner un système de montage, les acheteurs doivent vérifier :

Spécifications matérielles : Confirmez la qualité du matériau, son épaisseur et son traitement protecteur.

Capacité de charge : vérifiez le vent, la neige et les autres charges structurelles applicables.

Conception des connexions : évaluez les pinces, les supports, les fixations et les connexions ferroviaires.

Disposition des supports : vérifiez si l'espacement est adapté aux charges attendues.

Fondation : Confirmer la compatibilité avec les conditions locales du sol et du site.

Ingénierie : assurez-vous que le système est correctement conçu pour le projet spécifique.

Conclusion

Améliorer la résistance structurelle d'un système de montage de panneaux solaires nécessite plus que simplement augmenter l'épaisseur du matériau. Une solution fiable combine des matériaux appropriés, une conception structurelle optimisée, des connexions solides, un espacement de support approprié, des fondations stables, une protection contre la corrosion et une installation appropriée.

Les charges de vent, les charges de neige, la dilatation thermique et les conditions environnementales locales doivent toutes être prises en compte lors du processus de conception.

En sélectionnant une structure de montage solaire correctement conçue, les développeurs et les installateurs photovoltaïques peuvent améliorer la stabilité du système, réduire les risques structurels et soutenir une production fiable d'énergie solaire à long terme.

FAQ

1. Qu'est-ce qui détermine la résistance d'un système de montage solaire ?

Les propriétés des matériaux, la conception structurelle, l’espacement des supports, la résistance des connexions, la stabilité des fondations et les charges environnementales affectent tous la résistance du système.

2. Comment les charges de vent affectent-elles les structures de montage solaire ?

Le vent peut créer des forces de pression et de soulèvement qui exercent une pression supplémentaire sur les panneaux photovoltaïques, les rails, les connexions et les fondations.

3. Pourquoi les connexions sont-elles importantes pour la solidité du système de montage ?

Les connexions transfèrent les charges entre les composants structurels. Des connexions fiables aident à empêcher le mouvement, le desserrage et la déformation.

4. Des systèmes de montage plus solides peuvent-ils réduire la maintenance ?

Une structure correctement conçue et durable peut contribuer à réduire les problèmes structurels, le remplacement prématuré des composants et la maintenance corrective tout au long de la durée de vie du système.
