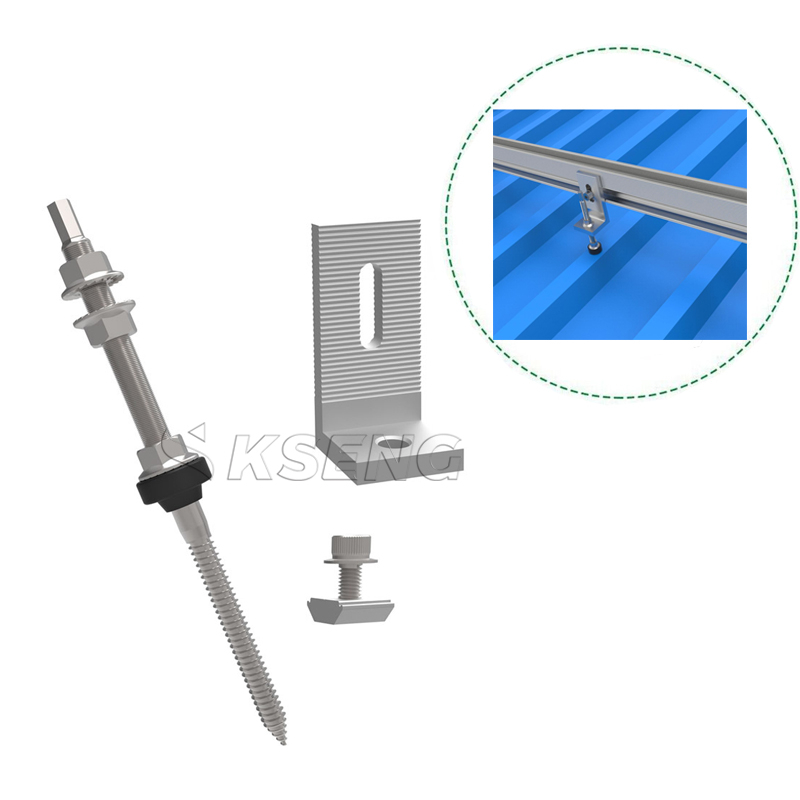

Boulon de suspension de toit solaire en gros avec pieds en L solaires pour montage sur toit en pente en métal

spécification

Présentation de nos pieds en L, la solution parfaite pour monter en toute sécurité des rails de panneaux solaires sur des toits en métal et en asphalte.Conçus avec la plus grande précision et fabriqués à partir d'un matériau AL6005-T5 de haute qualité, ces pieds en L sont conçus pour durer. Et le tampon en caoutchouc EPDM peut empêcher les fuites d'eau causées par le perçage.

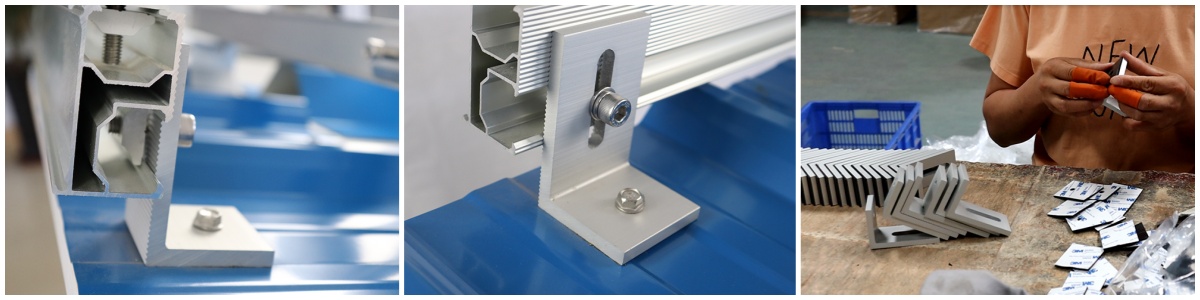

Pour améliorer encore la stabilité, nos pieds en L présentent un traitement de surface dentelé unique sur les côtés.Cette conception dentelée assure une prise ferme et sûre avec les rails, empêchant tout glissement ou mouvement indésirable.Avec nos pieds en L, vous pouvez être sûr que votre système de panneaux solaires restera en place, même dans des conditions météorologiques difficiles.

Étapes d'installation

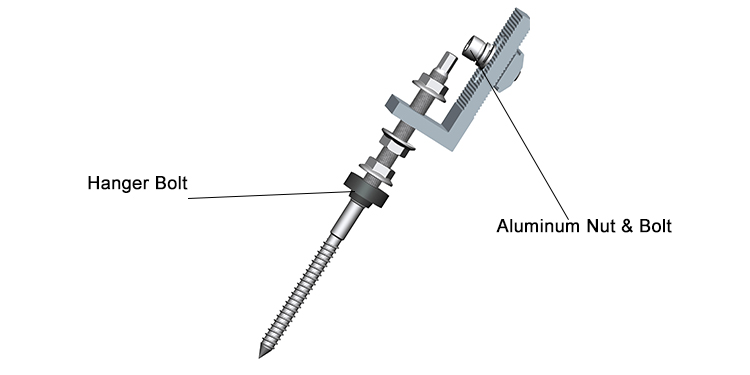

Percez un trou dans la bonne position comme prévu, installez le caoutchouc EPDM et le support en L, puis vissez le boulon dans la poutre en bois en dessous.

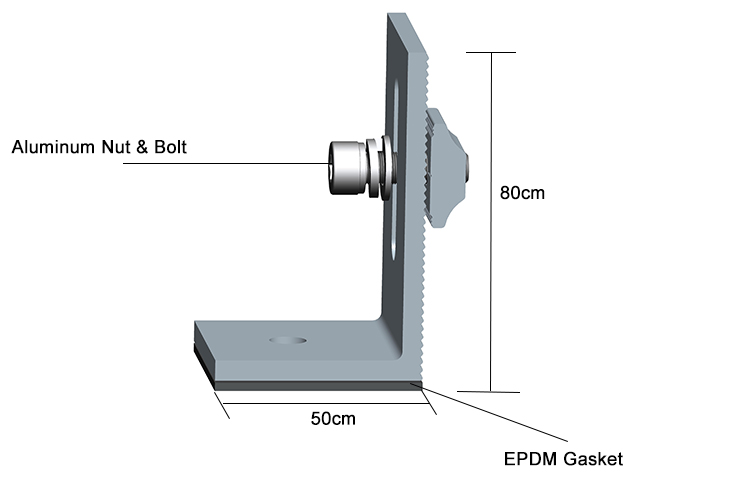

Section du support en L après l'installation.Soyez prudent lors de l'installation, ne détruisez pas l'acier en dessous.

Montez la pince et le support en forme de L sur le rail de toit.  confirmer et serrer les boulons.Les deux rails doivent être au même niveau.

Le module est fixé au rail de toit par des pinces d'extrémité.Comme indiqué à droite.Tout d'abord, le panneau est placé à plat sur le rail, puis le clip du rail est encliqueté dans la fente du rail et enfin le kit de serrage d'extrémité est installé.

Panneau solaire portrait, longueur du panneau solaire (vous devez vérifier les instructions d'installation du panneau solaire).Panneau solaire paysager, largeur du panneau solaire.

L'espacement horizontal du support en L peut aller jusqu'à 2 m.L'espacement vers le haut du support en L est d'environ 1/2 ou 3/4 de la longueur du panneau solaire.Espacement entre panneau solaire : 18 mm.
